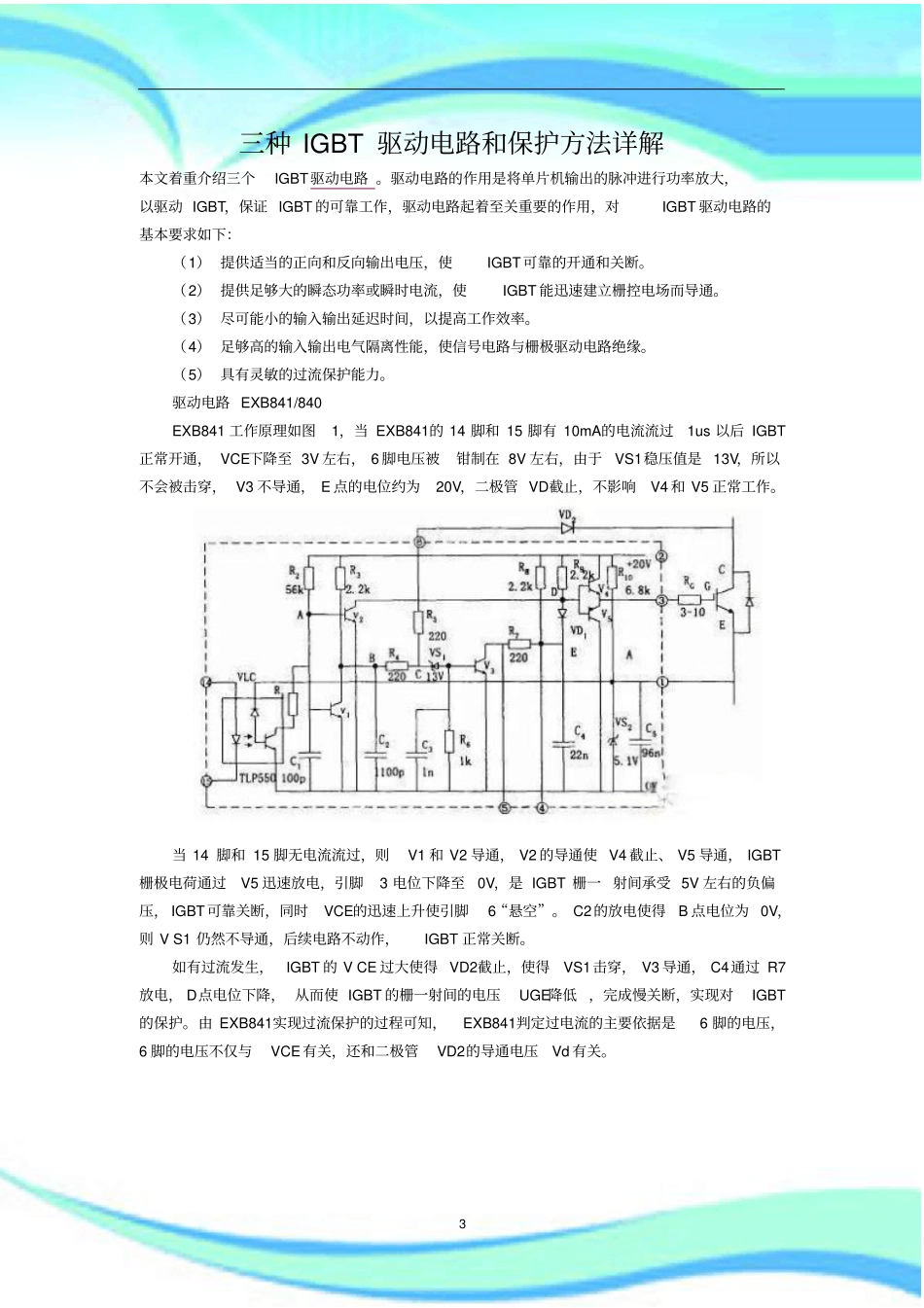

三种IGBT驱动电路和保护方法详解2————————————————————————————————作者：————————————————————————————————日期：3三种IGBT驱动电路和保护方法详解本文着重介绍三个IGBT驱动电路。驱动电路的作用是将单片机输出的脉冲进行功率放大，以驱动IGBT，保证IGBT的可靠工作，驱动电路起着至关重要的作用，对IGBT驱动电路的基本要求如下：（1）提供适当的正向和反向输出电压，使IGBT可靠的开通和关断。（2）提供足够大的瞬态功率或瞬时电流，使IGBT能迅速建立栅控电场而导通。（3）尽可能小的输入输出延迟时间，以提高工作效率。（4）足够高的输入输出电气隔离性能，使信号电路与栅极驱动电路绝缘。（5）具有灵敏的过流保护能力。驱动电路EXB841/840EXB841工作原理如图1，当EXB841的14脚和15脚有10mA的电流流过1us以后IGBT正常开通，VCE下降至3V左右，6脚电压被钳制在8V左右，由于VS1稳压值是13V，所以不会被击穿，V3不导通，E点的电位约为20V，二极管VD截止，不影响V4和V5正常工作。当14脚和15脚无电流流过，则V1和V2导通，V2的导通使V4截止、V5导通，IGBT栅极电荷通过V5迅速放电，引脚3电位下降至0V，是IGBT栅一射间承受5V左右的负偏压，IGBT可靠关断，同时VCE的迅速上升使引脚6“悬空”。C2的放电使得B点电位为0V，则VS1仍然不导通，后续电路不动作，IGBT正常关断。如有过流发生，IGBT的VCE过大使得VD2截止，使得VS1击穿，V3导通，C4通过R7放电，D点电位下降，从而使IGBT的栅一射间的电压UGE降低，完成慢关断，实现对IGBT的保护。由EXB841实现过流保护的过程可知，EXB841判定过电流的主要依据是6脚的电压，6脚的电压不仅与VCE有关，还和二极管VD2的导通电压Vd有关。4典型接线方法如图2，使用时注意如下几点：a、IGBT栅-射极驱动回路往返接线不能太长（一般应该小于1m），并且应该采用双绞线接法，防止干扰。b、由于IGBT集电极产生较大的电压尖脉冲，增加IGBT栅极串联电阻RG有利于其安全工作。但是栅极电阻RG不能太大也不能太小，如果RG增大，则开通关断时间延长，使得开通能耗增加;相反，如果RG太小，则使得di/dt增加，容易产生误导通。c、图中电容C用来吸收由电源连接阻抗引起的供电电压变化，并不是电源的供电滤波电容，一般取值为47F。d、6脚过电流保护取样信号连接端，通过快恢复二极管接IGBT集电极。e、14、15接驱动信号，一般14脚接脉冲形成部分的地，15脚接输入信号的正端，15端的输入电流一般应该小于20mA，故在15脚前加限流电阻。f、为了保证可靠的关断与导通，在栅射极加稳压二极管。M57959L/M57962L厚膜驱动电路M57959L/M57962L厚膜驱动电路采用双电源（+15V，-10V）供电，输出负偏压为-10V，输入输出电平与TTL电平兼容，配有短路/过载保护和封闭性短路保护功能，同时具有延时保护特性。其分别适合于驱动1200V/100A、600V/200A和1200V/400A、600V/600A及其以下的IGBT.M57959L/M57962L在驱动中小功率的IGBT时，驱动效果和各项性能表现优良，但当其工作在高频下时，其脉冲前后沿变的较差，即信号的最大传输宽度受到限制。且厚膜内部采用印刷电路板设计，散热不是很好，容易因过热造成内部器件的烧毁。日本三菱公司的M57959L集成IGBT专用驱动芯片它可以作为600V/200A或者1200V/100A的IGBT驱动。其最高频率也达40KHz，采用双电源供电（+15V和-15V）输出电流峰值为±2A，M57959L有以下特点：（1）采用光耦实现电器隔离，光耦是快速型的，适合20KHz左右的高频开关运行，光耦的原边已串联限流电阻，可将5V电压直接加到输入侧。（2）如果采用双电源驱动技术，输出负栅压比较高，电源电压的极限值为+18V/-15V，一般取+15V/-10V。5（3）信号传输延迟时间短，低电平-高电平的传输延时以及高电平-低电平的传输延时时间都在1.5μs以下。（4）具有过流保护功能。M57962L通过检测IGBT的饱和压降来判断IGBT是否过流，一旦过流，M57962L就会将对IGBT实施软关断，并输出过流故障信号。（5）M57959的内部结构如图所示，这一电路的驱动部分与EXB系列相仿，但是过流保护方面有所不同。过流检测仍采用电压采样，电路特点是采用栅...
