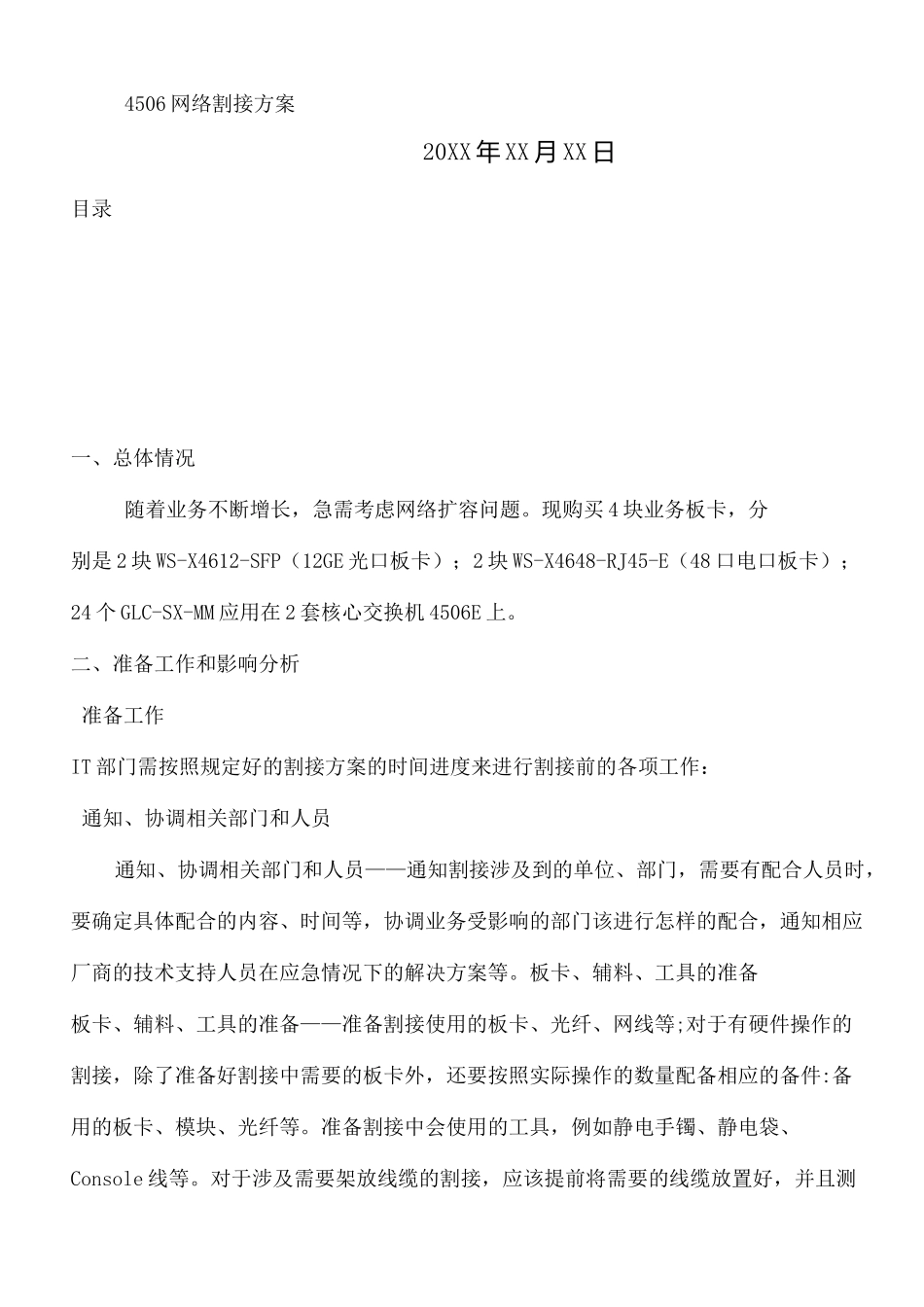

运营商网络割接方案内部编号：(YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-O128)4506网络割接方案20XX年XX月XX日目录一、总体情况随着业务不断增长，急需考虑网络扩容问题。现购买4块业务板卡，分别是2块WS-X4612-SFP（12GE光口板卡）；2块WS-X4648-RJ45-E（48口电口板卡）；24个GLC-SX-MM应用在2套核心交换机4506E上。二、准备工作和影响分析准备工作IT部门需按照规定好的割接方案的时间进度来进行割接前的各项工作：通知、协调相关部门和人员通知、协调相关部门和人员——通知割接涉及到的单位、部门，需要有配合人员时，要确定具体配合的内容、时间等，协调业务受影响的部门该进行怎样的配合，通知相应厂商的技术支持人员在应急情况下的解决方案等。板卡、辅料、工具的准备板卡、辅料、工具的准备——准备割接使用的板卡、光纤、网线等;对于有硬件操作的割接，除了准备好割接中需要的板卡外，还要按照实际操作的数量配备相应的备件:备用的板卡、模块、光纤等。准备割接中会使用的工具，例如静电手镯、静电袋、Console线等。对于涉及需要架放线缆的割接，应该提前将需要的线缆放置好，并且测试无误。设备的访问权限设备的访问权限——需要提前取得设备的控制权限，对于远程操作网络设备割接，需要确定好该设备本地Console（控制台）的访问方式，以备一旦出现故障或者误操作使该设备脱网的情况下，可以继续进行操作。网络信息的采集网络信息的采集——备份相关设备的配置文件;通过网络管理工具或者文本形式记录所割接设备的状态以及流量，最好有一周的流量拓扑记录，这样才能在割接完毕后对比一周前同一时间的情况。网络状态的确认网络状态的确认——所指定的方案是在前期调研的前提下提出的，所以如果网络状态发生变化的话，可能割接方案就不再适用，所以你需要随时监测网路状态，有可能的话需要重新调整割接方案，重新进行模拟割接测试。割接风险及应对措施序号风险描述发生可能性影响程度应对措施1数据准备低低2出现单业务板无法注册中中1.可重新插拔，并观察主机上业务板状态，并用showlogging来查看主机报错原因。2.如还未识别板卡，更换插槽位置看是否识别板卡。3.如换插槽依然还不能识别新的业务板卡，可换另一块相同型号的业务新板卡插入。如果故障依然存在，即可判断板卡硬件故障，应立刻拿出新板卡。3出现新的业务板卡正常，但老的业务板卡突然启动不起来中中1.在交换机用命令：showlogging查看日志信息及报警信息，来解决故障。2.如故障依然存在，可立刻拔出新的业务板，看老的业务板卡是否恢复。3.如老的业务板卡依然启动不起来，可判断老的业务板卡由于年头较长，属硬件发生故障。可立刻与客户联系处理此事。4测试应用业务出现故障低低应主要从应用业务上入手排查故障，同时登父换机杳看配置，端口，日志信息及报警信息5割接时长风险中中如果3：30之前无法割接完毕，对业务有影响，将进行割接倒回。三、组织结构网络调整小组组长组员厂豕技术支持组思科数通四、时间安排本次调整的时间安排在20XX年XX月XX日00:00〜XX月XX日04:30期间进行。五、实施方案步骤操作内容时间段责任人配合人1备份原设备现网数据，并观察网络运行情况23:3000:0030分钟2将2块新的业务板卡插入到备份交换机00:0000:1515分钟3使用命令：showinventoryshowmoduleshowrunshowipintbrishowcdpneighbors查看备交换机4506E-B是否认出板卡以及相关端口，信息。同时使用ping命令测试备机4506E-B上的相关业务应用是否正常。如不正常，需查看系统日志信息判断故障并解决故障，如遇无法解决故障需按照回退方案进行回退；00:1501:4590分钟如正常进行下步操作。4将2块新的业务板卡插入到主父换机1:452:0015分钟5使用命令：showinventoryshowmoduleshowrunshowipintbrishowcdpneighbors查看主交换机4506E-A是否认出板卡以及相关端口，信息。同时使用ping命令测试主机4506E-A上的相关业务应用是否正常。如不正常，需查看日志信息判断故障并解决故障，如遇无法解决故障需按照回退方案进行回退；如正常进行下步操作。2:003:3090分钟6在割接后，如果到凌晨03：30还有不可解决的重要问题，需要进行回退工作3:304:0030分钟7...
