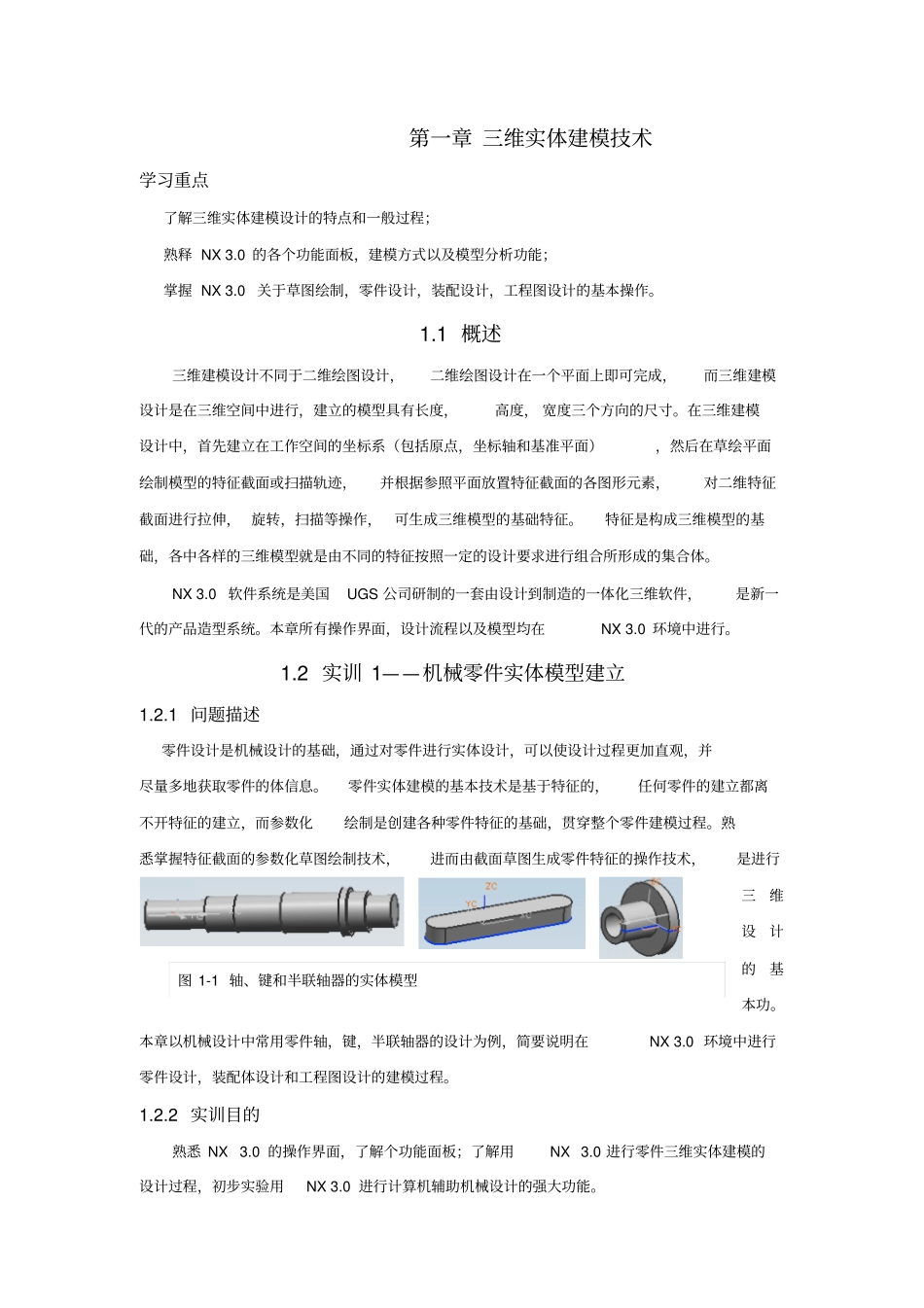

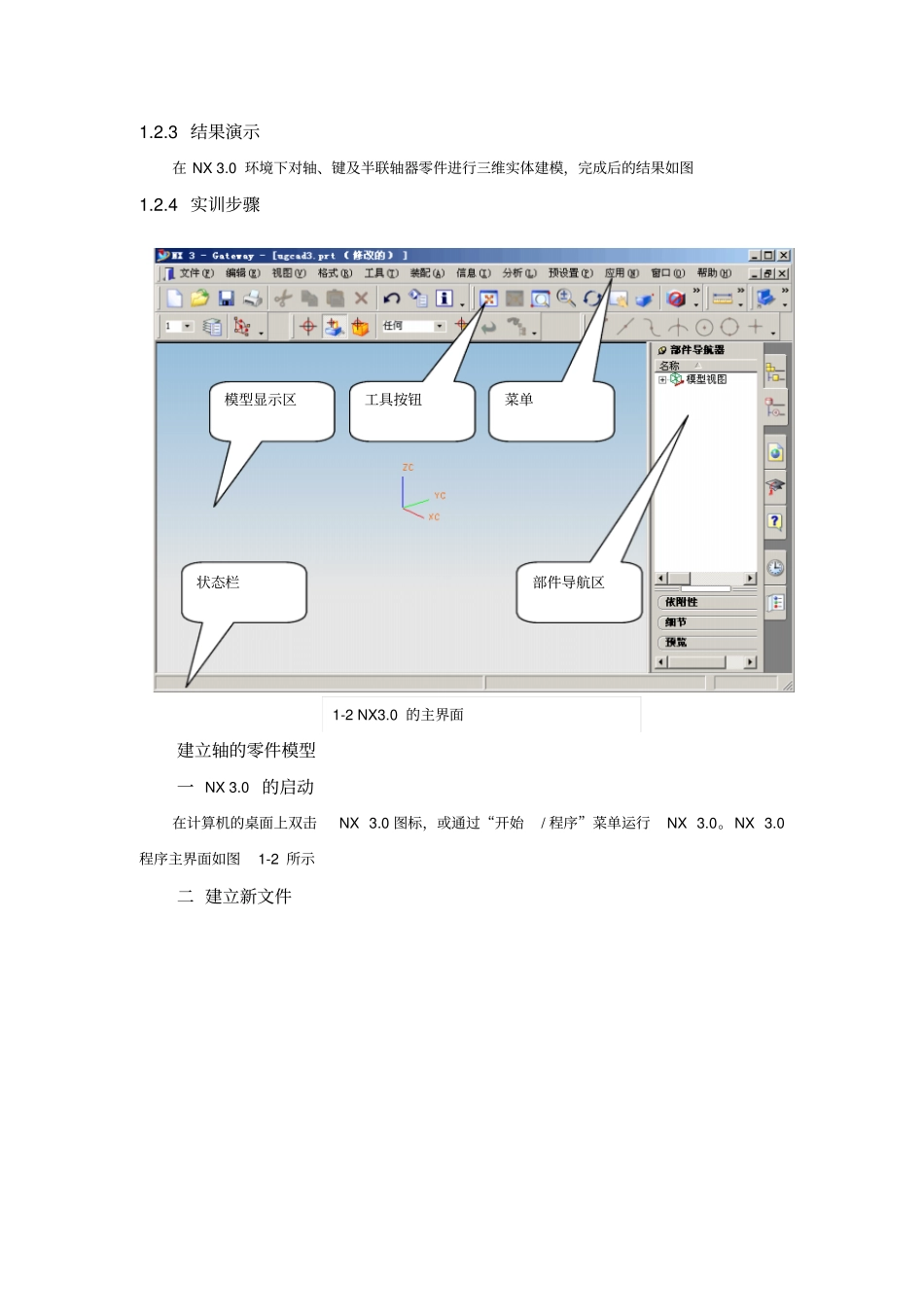

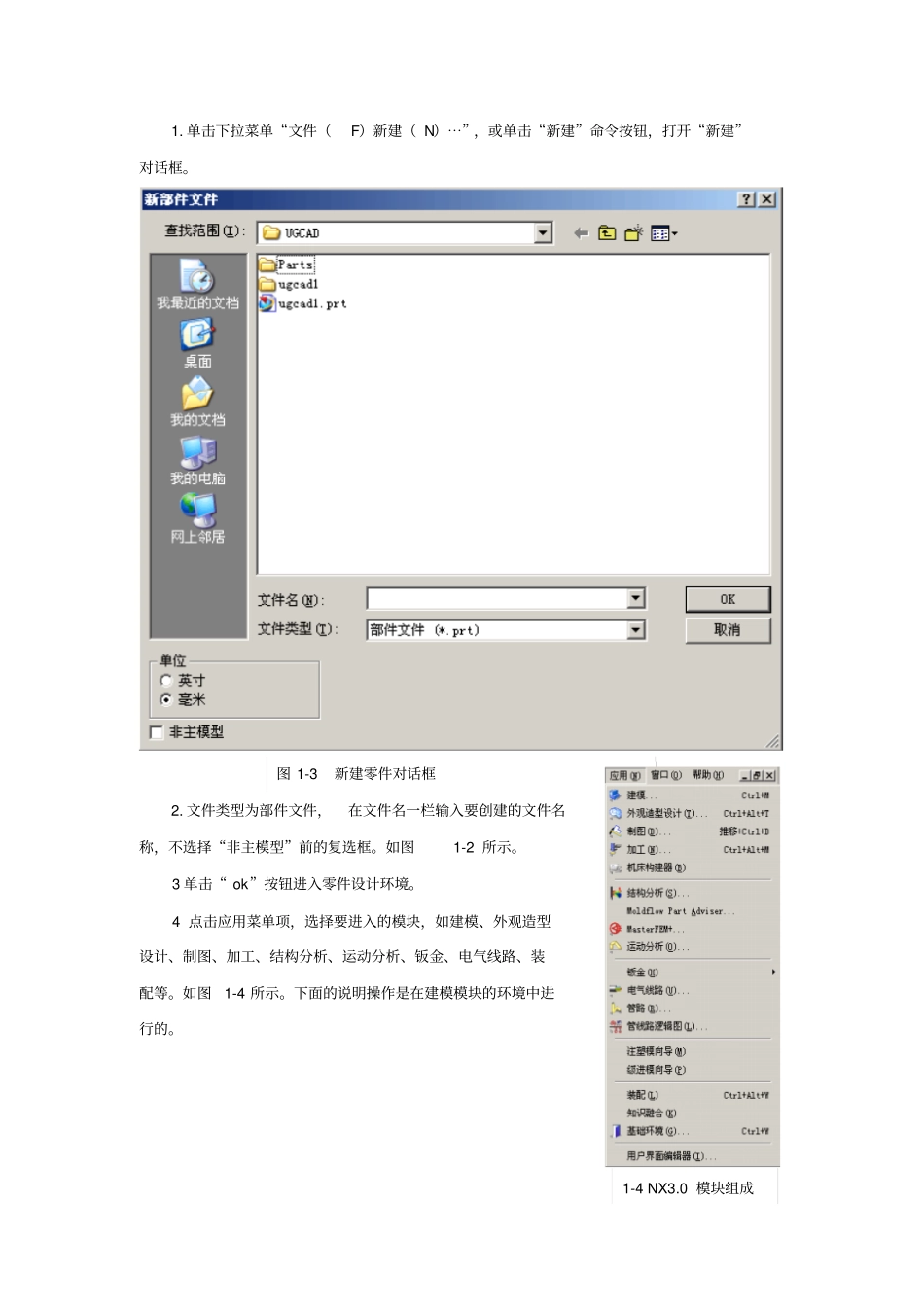

第一章三维实体建模技术学习重点了解三维实体建模设计的特点和一般过程；熟释NX3.0的各个功能面板，建模方式以及模型分析功能；掌握NX3.0关于草图绘制，零件设计，装配设计，工程图设计的基本操作。1.1概述三维建模设计不同于二维绘图设计，二维绘图设计在一个平面上即可完成，而三维建模设计是在三维空间中进行，建立的模型具有长度，高度，宽度三个方向的尺寸。在三维建模设计中，首先建立在工作空间的坐标系（包括原点，坐标轴和基准平面），然后在草绘平面绘制模型的特征截面或扫描轨迹，并根据参照平面放置特征截面的各图形元素，对二维特征截面进行拉伸，旋转，扫描等操作，可生成三维模型的基础特征。特征是构成三维模型的基础，各中各样的三维模型就是由不同的特征按照一定的设计要求进行组合所形成的集合体。NX3.0软件系统是美国UGS公司研制的一套由设计到制造的一体化三维软件，是新一代的产品造型系统。本章所有操作界面，设计流程以及模型均在NX3.0环境中进行。1.2实训1——机械零件实体模型建立1.2.1问题描述零件设计是机械设计的基础，通过对零件进行实体设计，可以使设计过程更加直观，并尽量多地获取零件的体信息。零件实体建模的基本技术是基于特征的，任何零件的建立都离不开特征的建立，而参数化绘制是创建各种零件特征的基础，贯穿整个零件建模过程。熟悉掌握特征截面的参数化草图绘制技术，进而由截面草图生成零件特征的操作技术，是进行三维设计的基本功。本章以机械设计中常用零件轴，键，半联轴器的设计为例，简要说明在NX3.0环境中进行零件设计，装配体设计和工程图设计的建模过程。1.2.2实训目的熟悉NX3.0的操作界面，了解个功能面板；了解用NX3.0进行零件三维实体建模的设计过程，初步实验用NX3.0进行计算机辅助机械设计的强大功能。图1-1轴、键和半联轴器的实体模型1.2.3结果演示在NX3.0环境下对轴、键及半联轴器零件进行三维实体建模，完成后的结果如图1.2.4实训步骤建立轴的零件模型一NX3.0的启动在计算机的桌面上双击NX3.0图标，或通过“开始/程序”菜单运行NX3.0。NX3.0程序主界面如图1-2所示二建立新文件1-2NX3.0的主界面模型显示区部件导航区菜单工具按钮状态栏1.单击下拉菜单“文件（F）新建（N）⋯”，或单击“新建”命令按钮，打开“新建”对话框。2.文件类型为部件文件，在文件名一栏输入要创建的文件名称，不选择“非主模型”前的复选框。如图1-2所示。3单击“ok”按钮进入零件设计环境。4点击应用菜单项，选择要进入的模块，如建模、外观造型设计、制图、加工、结构分析、运动分析、钣金、电气线路、装配等。如图1-4所示。下面的说明操作是在建模模块的环境中进行的。图1-3新建零件对话框1-4NX3.0模块组成三调整窗口显示状态单击工具栏命令按钮可调整模型窗口的显示状态，并可以调整窗口的大小。四建立草绘特征1点击菜单“格式->层的设置”或进入层的设置对话框设定工作层（草图所在层，一般21-40层用来设置为草图层,以后可以用层来管理复杂模型,可以关闭一些层的显示）2.单击菜单“插入-〉草图”或者单击工具按钮，打开草图绘制的特征面板，选择X-Y、Y-Z、X-Z三个基准平面或者偏置一个基准平面作为草图平面，点击确定，进入草绘环境（如图1-5）。3利用草图绘制的命令工具按钮进行草1-5草绘环境界面图的绘制，并利用命令工具按钮给绘制的草图标注尺寸。绘制的轴的草图如图1-6所示。4选择按钮，完成草图绘制并退出草图绘制模块。四建立旋转特征1.选择一个草绘特征（图1-6的草图），单击菜单“插入-〉设计特征-〉回转”或者单击工具按钮，打开回转特征对话框（如图1-5）。2.点击轴和角，状态栏提示用户选择一个轴，选择1-6图形的中心轴确定后，跳出回转参数设置对话框（图1-8），在回转参数设置中输入角度范围0-360，单击确定完成旋转轴的绘制。五观察模型利用工具栏按钮中与模型显示相关的命令按钮和三键鼠标配合，可以采用多种方式，方便的观察模型。先将与模型显示相关的命令按钮以及鼠标操作方法介绍如下：1.主工具栏中部分与模型操作有关的命令按钮：模型调整至与窗口适合的大小，放大选取的视区范围，根据鼠标移动的方向放大或缩小视...
