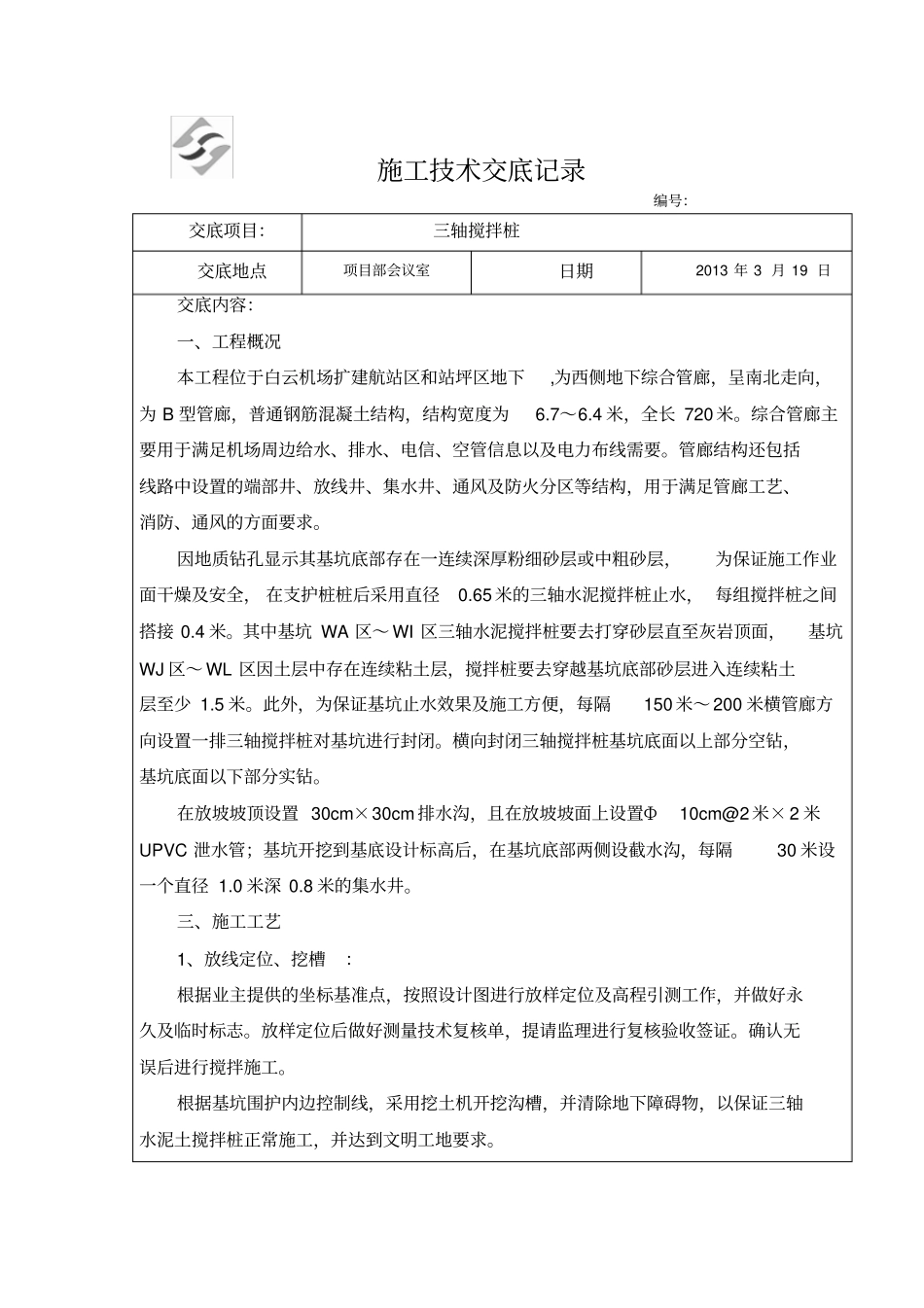

施工技术交底记录编号：交底项目：三轴搅拌桩交底地点项目部会议室日期2013年3月19日交底内容：一、工程概况本工程位于白云机场扩建航站区和站坪区地下,为西侧地下综合管廊，呈南北走向，为B型管廊，普通钢筋混凝土结构，结构宽度为6.7～6.4米，全长720米。综合管廊主要用于满足机场周边给水、排水、电信、空管信息以及电力布线需要。管廊结构还包括线路中设置的端部井、放线井、集水井、通风及防火分区等结构，用于满足管廊工艺、消防、通风的方面要求。因地质钻孔显示其基坑底部存在一连续深厚粉细砂层或中粗砂层，为保证施工作业面干燥及安全，在支护桩桩后采用直径0.65米的三轴水泥搅拌桩止水，每组搅拌桩之间搭接0.4米。其中基坑WA区～WI区三轴水泥搅拌桩要去打穿砂层直至灰岩顶面，基坑WJ区～WL区因土层中存在连续粘土层，搅拌桩要去穿越基坑底部砂层进入连续粘土层至少1.5米。此外，为保证基坑止水效果及施工方便，每隔150米～200米横管廊方向设置一排三轴搅拌桩对基坑进行封闭。横向封闭三轴搅拌桩基坑底面以上部分空钻，基坑底面以下部分实钻。在放坡坡顶设置30cm×30cm排水沟，且在放坡坡面上设置Ф10cm@2米×2米UPVC泄水管；基坑开挖到基底设计标高后，在基坑底部两侧设截水沟，每隔30米设一个直径1.0米深0.8米的集水井。三、施工工艺1、放线定位、挖槽：根据业主提供的坐标基准点，按照设计图进行放样定位及高程引测工作，并做好永久及临时标志。放样定位后做好测量技术复核单，提请监理进行复核验收签证。确认无误后进行搅拌施工。根据基坑围护内边控制线，采用挖土机开挖沟槽，并清除地下障碍物，以保证三轴水泥土搅拌桩正常施工，并达到文明工地要求。2、搅拌孔位定位：三轴搅拌桩三轴中心间距为1150mm（Φ650mm），根据这个尺寸在平行三轴水泥土搅拌桩中心线做好定位线。3、三轴水泥土搅拌桩施工顺序：三轴水泥土搅拌桩施工按下图顺序进行，其中阴影部分为重复套钻，保证墙体的连续性和接头的施工质量，保证桩与桩之间充分搭接，以达到止水的作用。跳槽式双孔全套复搅式连接：一般情况下均采用该种方式进行施工。4、钻机就位：在开挖的工作沟槽两侧设计定位辅助线，按设计要求在定位辅助线上划出钻孔位置。根据确定的位置严格钻机桩架的移动就位，就位误差不大于2cm。由当班班长统一指挥，桩机就位，移动前看清上、下、左、右各方面的情况，发现障碍物应及时清除，桩机移动结束后认真检查定位情况并及时纠正。开钻前应用水平尺将平台调平，并调直机架，并用线锤对龙门立柱垂直定位观测以确保桩机的垂直度。三轴水泥搅拌桩桩位定位后再进行定位复核，偏差值应小于10mm。5、搅拌和注浆速度：（1）三轴水泥土搅拌桩在下沉和提升过程中均应注入水泥浆液，同时严格控制下沉和提升速度。根据有关技术资料规定，下沉速度0.5m/min，提升速度不大于1m/min。在桩底部分适当持续搅拌注浆，做好每次成桩的原始记录。注浆时，中途出现停机、断浆及水泥浆离析等现象，必须重新从停浆位置以下1m处注浆搅拌提升。（2）制备水泥浆液及浆液注入：在施工现场搭建拌浆施工平台，在开机前应进行浆液的搅制，开钻前对拌浆工作人员做好交底工作。采用PO.42.5级普通硅酸盐水泥，拌浆及注浆量以每钻的加固土体方量换算。6、水泥土配合比根据三轴搅拌桩的特点,水泥土配比的技术要求如下:施工顺序1施工顺序2施工顺序4施工顺序3施工顺序5a、设计合理的水灰比，根据设计图纸要求，水灰比1.5～2.0，水泥用量不小于325kg/m3，并掺入5～10kg/m3膨润土。b、三轴搅拌桩施工时每班组需做1组同条件养护试块。c、制备水泥浆液及浆液注入7、置换土处理三轴水泥土搅拌桩施工过程中，被置换出来土体需在现场先存放晾置，然后进行处理。四、质量控制措施1、为保证水泥土搅拌桩的垂直度，应注意桩架基座的平整度和导向架对地面的垂直度，一般垂直度小于1%。2、为保证桩位准确，使用定位卡，一般应使桩位偏差不大于5cm。桩位与设计图的偏差不得大于50mm。3、搅拌机预拌下沉时当遇较硬土层下沉太慢时方可适量放浆。凡经输浆管冲水下沉的桩，喷浆前必须将管内的水排清，同时考虑冲水成桩对桩身强度的影响。4、搅...
