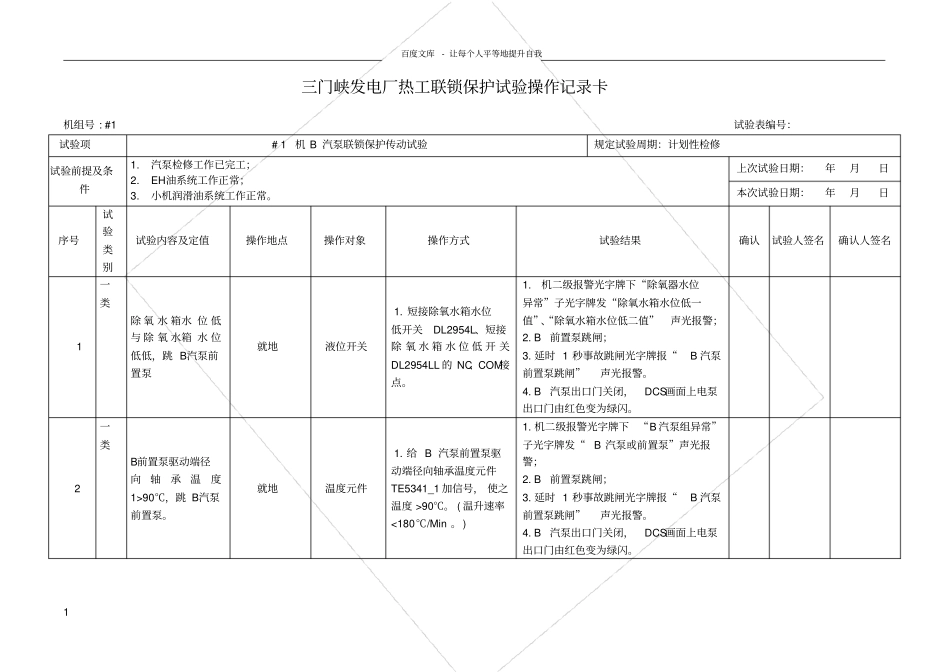

百度文库-让每个人平等地提升自我1三门峡发电厂热工联锁保护试验操作记录卡机组号:#1试验表编号：试验项#1机B汽泵联锁保护传动试验规定试验周期：计划性检修试验前提及条件1.汽泵检修工作已完工；2.EH油系统工作正常；3.小机润滑油系统工作正常。上次试验日期：年月日本次试验日期：年月日序号试验类别试验内容及定值操作地点操作对象操作方式试验结果确认试验人签名确认人签名1一类除氧水箱水位低与除氧水箱水位低低，跳B汽泵前置泵就地液位开关1.短接除氧水箱水位低开关DL2954L、短接除氧水箱水位低开关DL2954LL的NC、COM接点。1.机二级报警光字牌下“除氧器水位异常”子光字牌发“除氧水箱水位低一值”、“除氧水箱水位低二值”声光报警；2.B前置泵跳闸；3.延时1秒事故跳闸光字牌报“B汽泵前置泵跳闸”声光报警。4.B汽泵出口门关闭，DCS画面上电泵出口门由红色变为绿闪。2一类B前置泵驱动端径向轴承温度1>90℃，跳B汽泵前置泵。就地温度元件1.给B汽泵前置泵驱动端径向轴承温度元件TE5341_1加信号，使之温度>90℃。(温升速率<180℃/Min。)1.机二级报警光字牌下“B汽泵组异常”子光字牌发“B汽泵或前置泵”声光报警；2.B前置泵跳闸；3.延时1秒事故跳闸光字牌报“B汽泵前置泵跳闸”声光报警。4.B汽泵出口门关闭，DCS画面上电泵出口门由红色变为绿闪。百度文库-让每个人平等地提升自我23一类B前置泵非驱动端径向轴承温度1>90℃，跳B汽泵前置泵就地温度元件1.给B汽泵前置泵非驱动端径向轴承温度元件TE5341_2加信号，使之温度>90℃。(温升速率<180℃/Min。)1.机二级报警光字牌下“B汽泵组异常”子光字牌发“B汽泵或前置泵轴承温度高I”声光报警；2.B前置泵跳闸；3.延时1秒事故跳闸光字牌报“B汽泵前置泵跳闸”声光报警。4.B汽泵出口门关闭，DCS画面上电泵出口门由红色变为绿闪。4一类B前置泵驱动端集油槽温度1>90℃，跳B汽泵前置泵就地温度元件1.给B汽泵前置泵驱动端集油槽温度元件TE5341_7加信号，使之温度>90℃。(温升速率<180℃/Min。)1.机二级报警光字牌下“A汽泵组异常”子光字牌发“B汽泵或前置泵轴承温度高I”声光报警；2.B前置泵跳闸；3.延时1秒事故跳闸光字牌报“B汽泵前置泵跳闸”声光报警。4.B汽泵出口门关闭，DCS画面上电泵出口门由红色变为绿闪。5一类B汽泵驱动端径向轴承温度1>90℃，跳B汽泵前置泵就地温度元件1.给B汽泵驱动端集油槽温度元件TE5341_3加信号，使之温度>90℃。(温升速率<180℃/Min。)1.机二级报警光字牌下“B汽泵组异常”子光字牌发“B汽泵或前置泵轴承温度高I”声光报警；2.B前置泵跳闸；3.延时1秒事故跳闸光字牌报“B汽泵前置泵跳闸”声光报警。4.B汽泵出口门关闭，DCS画面上电泵出口门由红色变为绿闪。百度文库-让每个人平等地提升自我36一类B汽泵非驱动端径向轴承温度1>90℃，跳B汽泵前置泵就地温度元件1.给B汽泵非驱动端集油槽温度元件TE5341_4加信号，使之温度>90℃。(温升速率<180℃/Min。)1.机二级报警光字牌下“B汽泵组异常”子光字牌发“B汽泵或前置泵轴承温度高I”声光报警；2.B前置泵跳闸；3.延时1秒事故跳闸光字牌报“B汽泵前置泵跳闸”声光报警。4.B汽泵出口门关闭，DCS画面上电泵出口门由红色变为绿闪。7一类B汽泵非驱动端推力瓦温度甲1>90℃，跳B汽泵前置泵就地温度元件1.给B汽泵非驱动端推力瓦温度元件甲TE5341_5加信号，使之温度>90℃。(温升速率<180℃/Min。)1.机二级报警光字牌下“B汽泵组异常”子光字牌发“B汽泵或前置泵轴承温度高I”声光报警；2.B前置泵跳闸；3.延时1秒事故跳闸光字牌报“B汽泵前置泵跳闸”声光报警。4.B汽泵出口门关闭，DCS画面上电泵出口门由红色变为绿闪。8一类B汽泵非驱动端推力瓦温度乙1>90℃，跳B汽泵前置泵就地温度元件1.给B汽泵非驱动端推力瓦温度元件乙TE5341_6加信号，使之温度>90℃。(温升速率<180℃/Min。)1.机二级报警光字牌下“B汽泵组异常”子光字牌发“B汽泵或前置泵轴承温度高I”声光报警；2.B前置泵跳闸；3.延时1秒事故跳闸光字牌报“B汽泵前置泵跳闸”声光报警。4.B汽泵出口门关闭，DCS画面上电泵出口门由红色变为绿闪。百度文库-让每个人平等地提升自我49一类B汽泵流量<160t/h且最小流量阀关...
