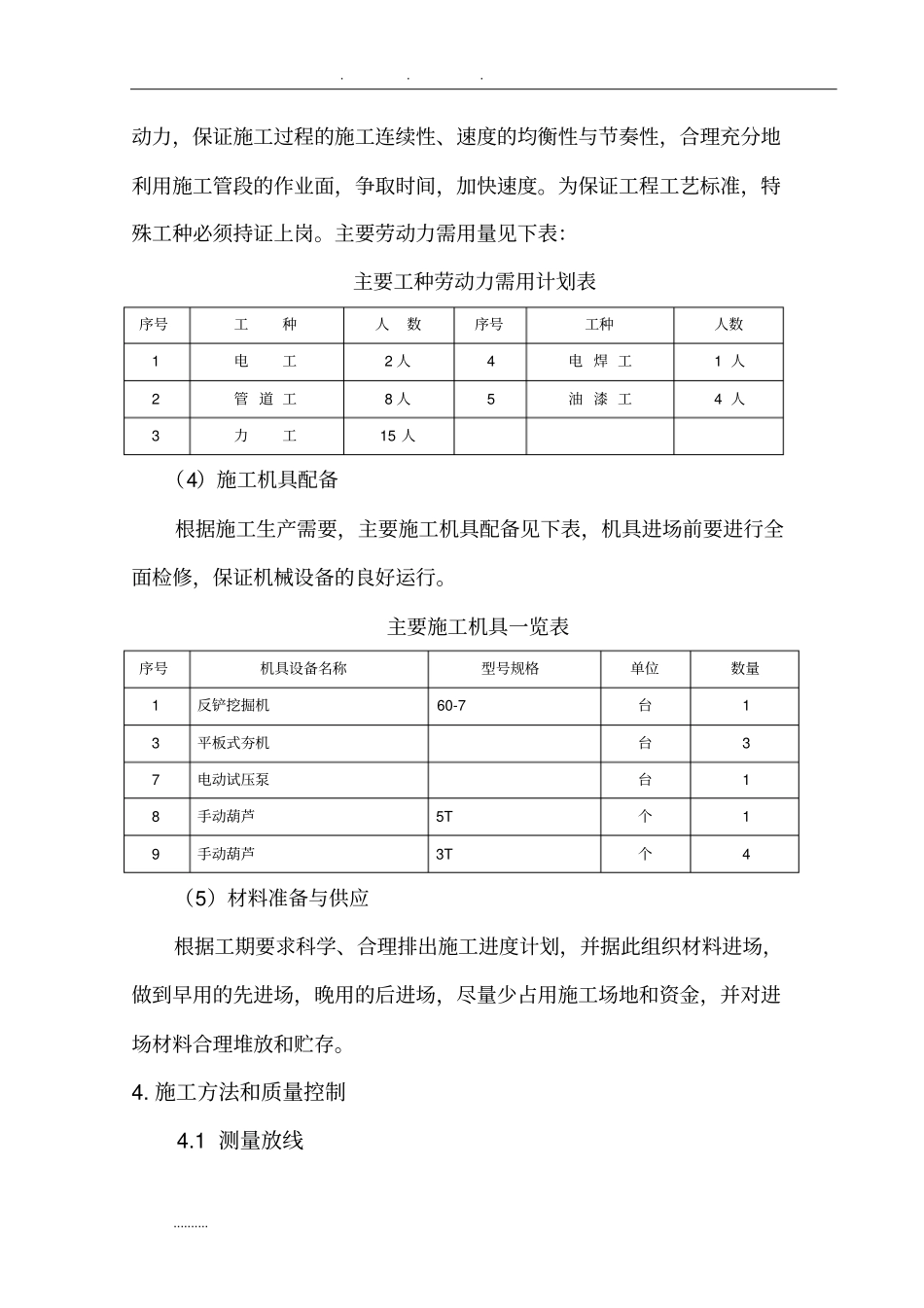

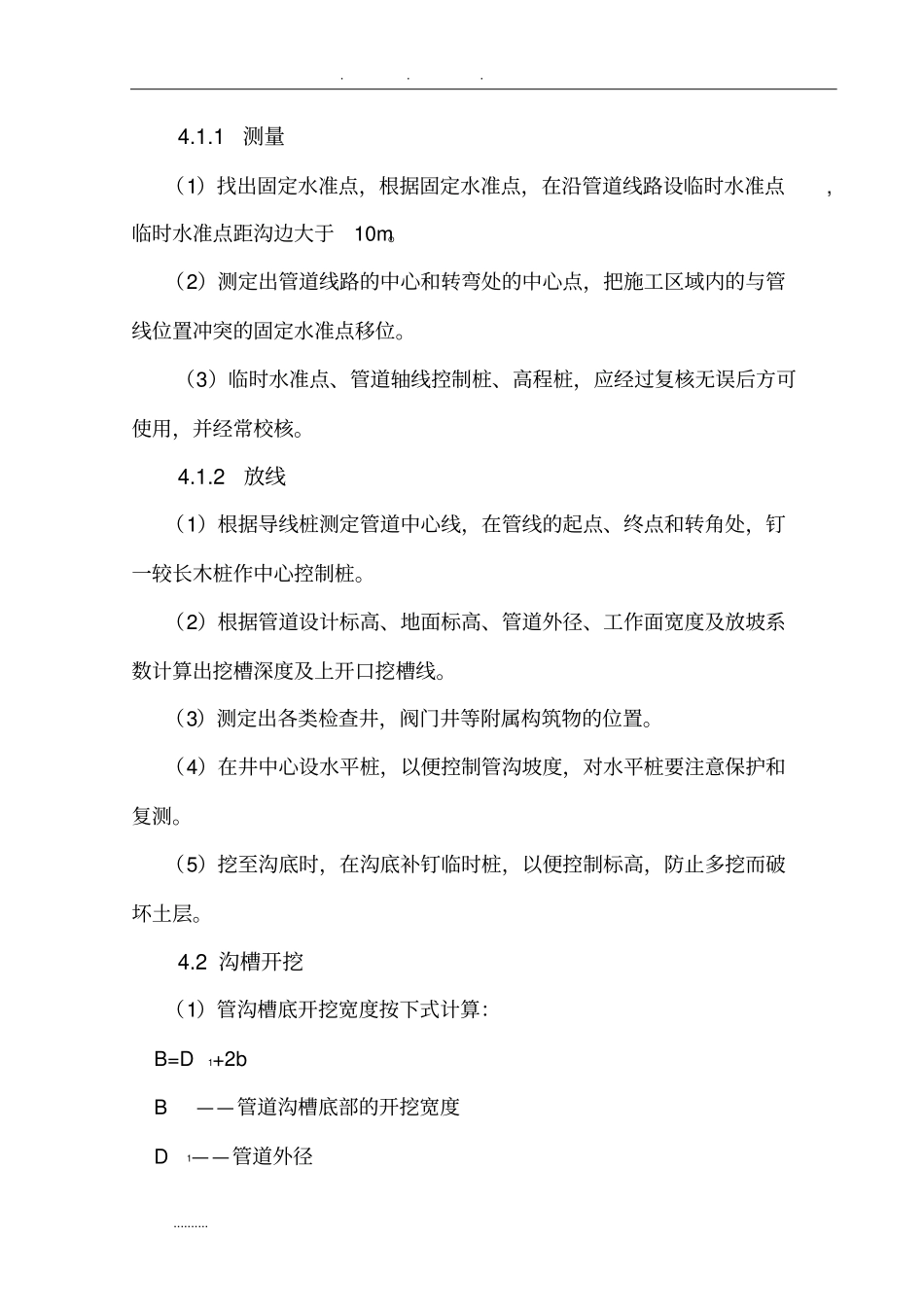

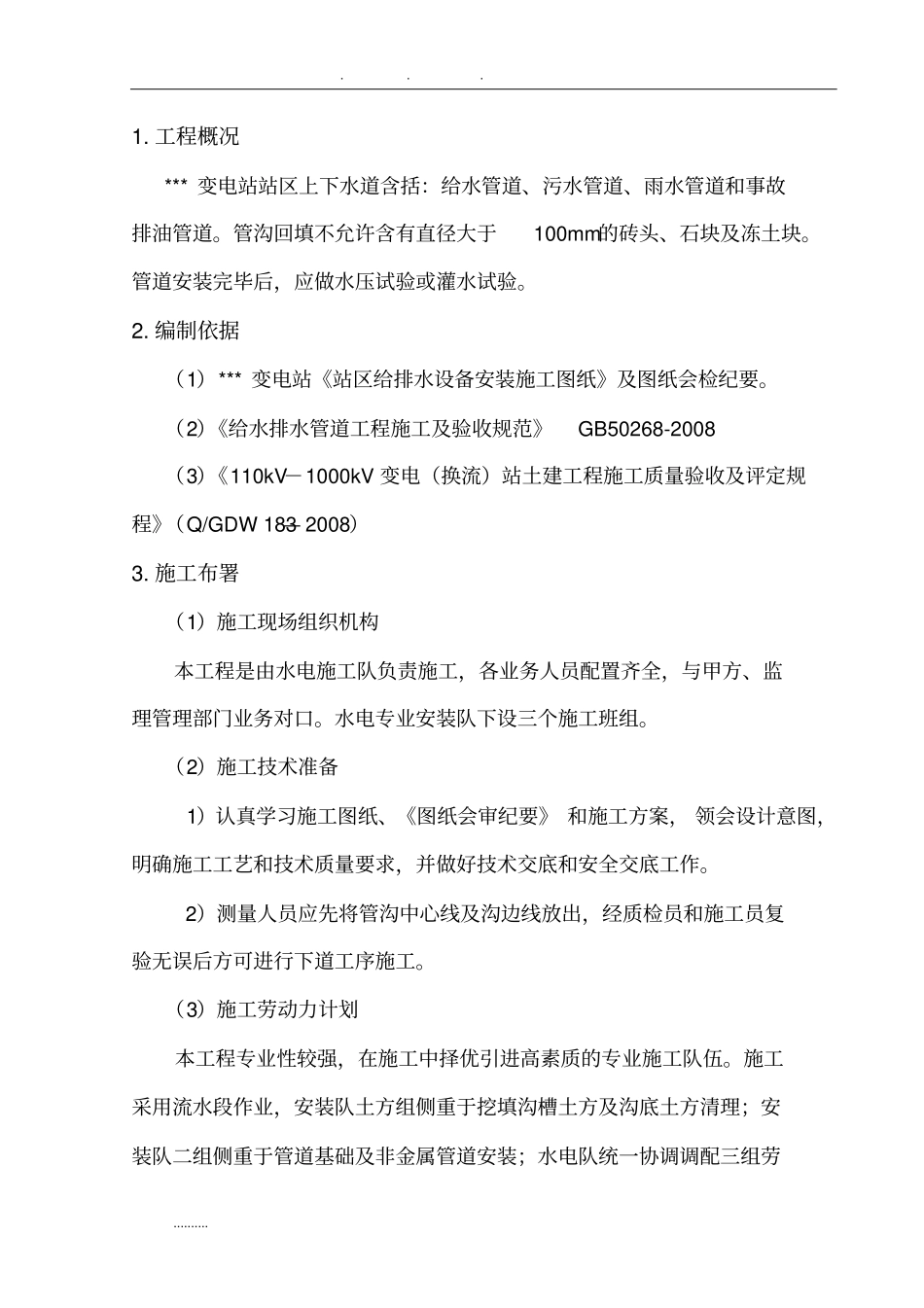

.............1.工程概况***变电站站区上下水道含括：给水管道、污水管道、雨水管道和事故排油管道。管沟回填不允许含有直径大于100mm的砖头、石块及冻土块。管道安装完毕后，应做水压试验或灌水试验。2.编制依据（1）***变电站《站区给排水设备安装施工图纸》及图纸会检纪要。（2）《给水排水管道工程施工及验收规范》GB50268-2008（3）《110kV－1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183—2008）3.施工布署（1）施工现场组织机构本工程是由水电施工队负责施工，各业务人员配置齐全，与甲方、监理管理部门业务对口。水电专业安装队下设三个施工班组。（2）施工技术准备1）认真学习施工图纸、《图纸会审纪要》和施工方案，领会设计意图，明确施工工艺和技术质量要求，并做好技术交底和安全交底工作。2）测量人员应先将管沟中心线及沟边线放出，经质检员和施工员复验无误后方可进行下道工序施工。（3）施工劳动力计划本工程专业性较强，在施工中择优引进高素质的专业施工队伍。施工采用流水段作业，安装队土方组侧重于挖填沟槽土方及沟底土方清理；安装队二组侧重于管道基础及非金属管道安装；水电队统一协调调配三组劳.............动力，保证施工过程的施工连续性、速度的均衡性与节奏性，合理充分地利用施工管段的作业面，争取时间，加快速度。为保证工程工艺标准，特殊工种必须持证上岗。主要劳动力需用量见下表：主要工种劳动力需用计划表序号工种人数序号工种人数1电工2人4电焊工1人2管道工8人5油漆工4人3力工15人（4）施工机具配备根据施工生产需要，主要施工机具配备见下表，机具进场前要进行全面检修，保证机械设备的良好运行。主要施工机具一览表序号机具设备名称型号规格单位数量1反铲挖掘机60-7台13平板式夯机台37电动试压泵台18手动葫芦5T个19手动葫芦3T个4（5）材料准备与供应根据工期要求科学、合理排出施工进度计划，并据此组织材料进场，做到早用的先进场，晚用的后进场，尽量少占用施工场地和资金，并对进场材料合理堆放和贮存。4.施工方法和质量控制4.1测量放线.............4.1.1测量（1）找出固定水准点，根据固定水准点，在沿管道线路设临时水准点,临时水准点距沟边大于10m。（2）测定出管道线路的中心和转弯处的中心点，把施工区域内的与管线位置冲突的固定水准点移位。（3）临时水准点、管道轴线控制桩、高程桩，应经过复核无误后方可使用，并经常校核。4.1.2放线（1）根据导线桩测定管道中心线，在管线的起点、终点和转角处，钉一较长木桩作中心控制桩。（2）根据管道设计标高、地面标高、管道外径、工作面宽度及放坡系数计算出挖槽深度及上开口挖槽线。（3）测定出各类检查井，阀门井等附属构筑物的位置。（4）在井中心设水平桩，以便控制管沟坡度，对水平桩要注意保护和复测。（5）挖至沟底时，在沟底补钉临时桩，以便控制标高，防止多挖而破坏土层。4.2沟槽开挖（1）管沟槽底开挖宽度按下式计算：B=D1+2bB——管道沟槽底部的开挖宽度D1——管道外径.............b——管道一侧的工作面宽度（可按下表采用）管道一侧的工作面宽度管道的外径D1管道一侧的工作面宽度b非金属管道金属管道D1≤500400300500＜D1≤10005004001000＜D1≤1500600600（2）管道沟槽开挖深度上水H=h1-h2+0.5D1+h下水H=h1-h3+δ+hH——沟槽开挖深度h1——地面标高h2——上水管道管中心设计标高D1——管道外径h——垫层厚度h3——下水管道管内底标高δ——下水管道壁厚（3）管道沟槽放坡系数为1：1.25（4）在并列管道并沟开挖沟槽时，因沟槽开挖较宽，采用机械开挖。开挖深度按最浅管沟深度控制，确保槽底土层结构不被破坏，其他管道沟进行人工开挖。（5）管沟的临边防护，在管沟宽度超过4米，沟深超过2米的沟槽两侧采用钢质的临时围栏围护，围护时要考虑出土和运土空间。.............（6）沟底要求为自然土层，如果为松散的回填土或块石时，要进行夯实或填土处理。（7）沟槽验槽合格后，即可开挖工作坑，管沟铺设200mm砂垫层。（8）根据沟槽的土质、断面、荷载条件等因素，在局部设沟槽支撑，支撑的材质、布置方式要符合规范，并经常检查，发现异常及时处理...
