反击破破碎机结构及工作原理VIP免费

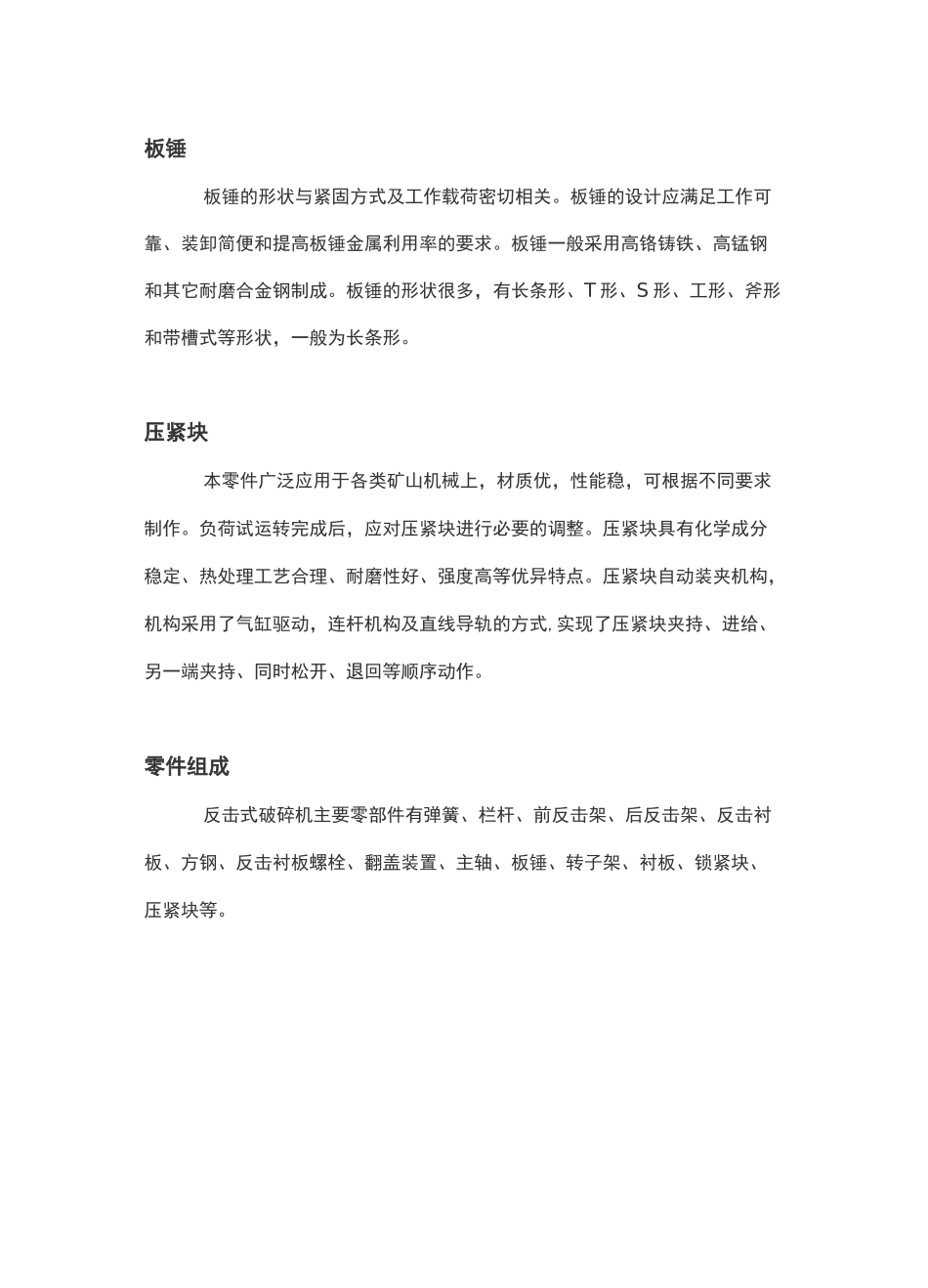

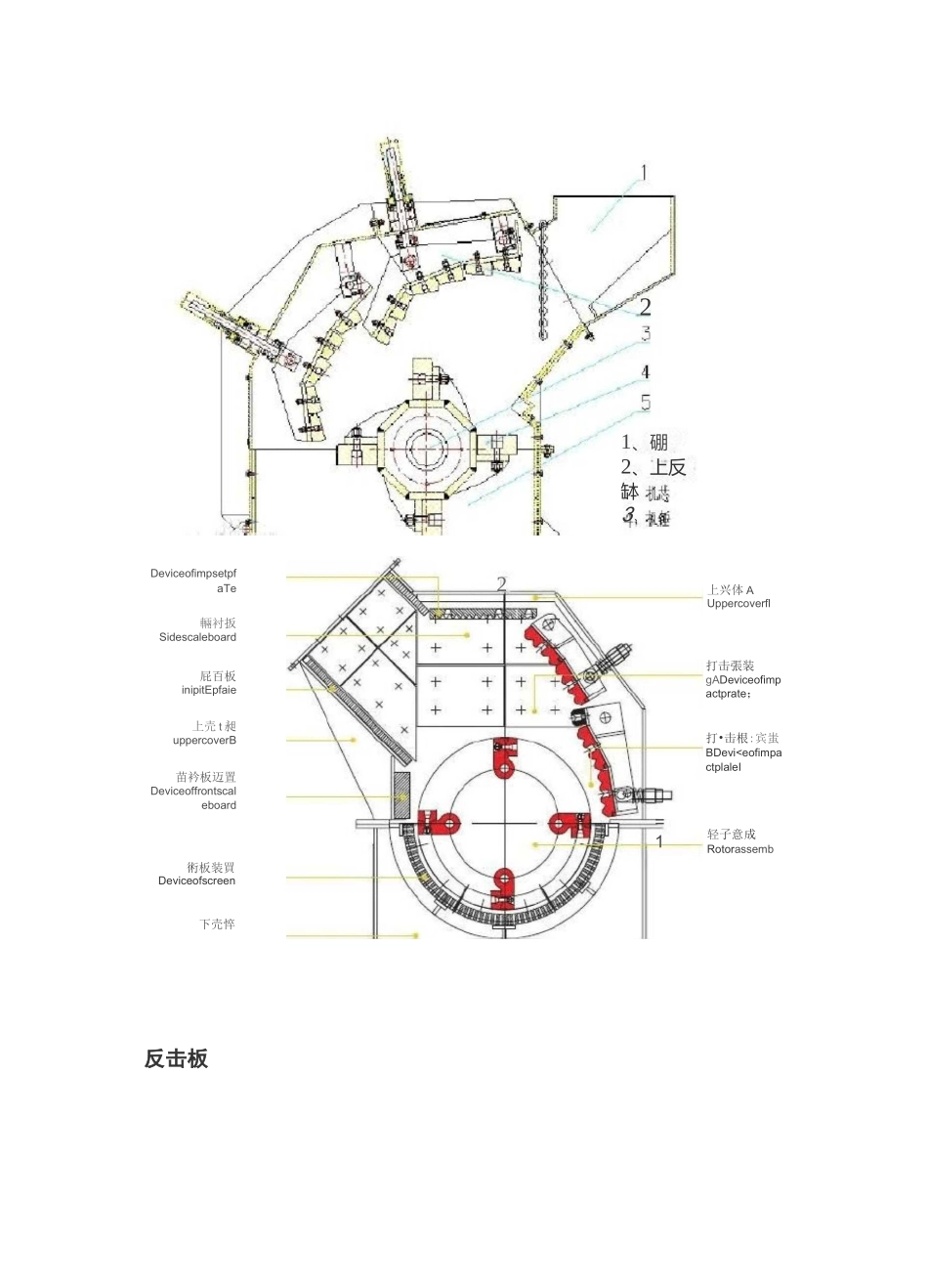

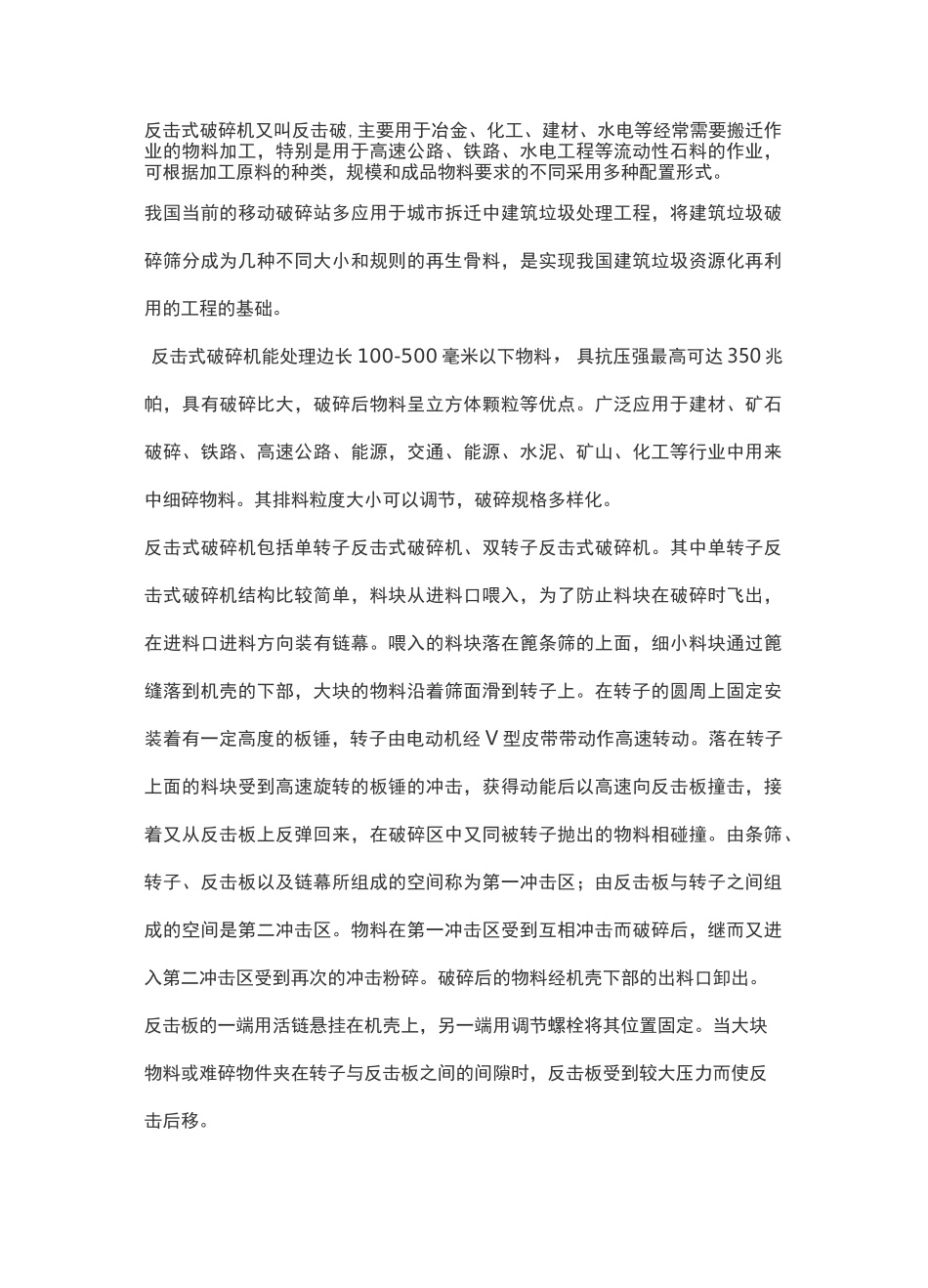

反击式破碎机又叫反击破,主要用于冶金、化工、建材、水电等经常需要搬迁作业的物料加工，特别是用于高速公路、铁路、水电工程等流动性石料的作业，可根据加工原料的种类，规模和成品物料要求的不同采用多种配置形式。我国当前的移动破碎站多应用于城市拆迁中建筑垃圾处理工程，将建筑垃圾破碎筛分成为几种不同大小和规则的再生骨料，是实现我国建筑垃圾资源化再利用的工程的基础。反击式破碎机能处理边长100-500毫米以下物料，具抗压强最高可达350兆帕，具有破碎比大，破碎后物料呈立方体颗粒等优点。广泛应用于建材、矿石破碎、铁路、高速公路、能源，交通、能源、水泥、矿山、化工等行业中用来中细碎物料。其排料粒度大小可以调节，破碎规格多样化。反击式破碎机包括单转子反击式破碎机、双转子反击式破碎机。其中单转子反击式破碎机结构比较简单，料块从进料口喂入，为了防止料块在破碎时飞出，在进料口进料方向装有链幕。喂入的料块落在篦条筛的上面，细小料块通过篦缝落到机壳的下部，大块的物料沿着筛面滑到转子上。在转子的圆周上固定安装着有一定高度的板锤，转子由电动机经V型皮带带动作高速转动。落在转子上面的料块受到高速旋转的板锤的冲击，获得动能后以高速向反击板撞击，接着又从反击板上反弹回来，在破碎区中又同被转子抛出的物料相碰撞。由条筛、转子、反击板以及链幕所组成的空间称为第一冲击区；由反击板与转子之间组成的空间是第二冲击区。物料在第一冲击区受到互相冲击而破碎后，继而又进入第二冲击区受到再次的冲击粉碎。破碎后的物料经机壳下部的出料口卸出。反击板的一端用活链悬挂在机壳上，另一端用调节螺栓将其位置固定。当大块物料或难碎物件夹在转子与反击板之间的间隙时，反击板受到较大压力而使反击后移。板锤板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多，有长条形、T形、S形、工形、斧形和带槽式等形状，一般为长条形。压紧块本零件广泛应用于各类矿山机械上，材质优，性能稳，可根据不同要求制作。负荷试运转完成后，应对压紧块进行必要的调整。压紧块具有化学成分稳定、热处理工艺合理、耐磨性好、强度高等优异特点。压紧块自动装夹机构，机构采用了气缸驱动，连杆机构及直线导轨的方式,实现了压紧块夹持、进给、另一端夹持、同时松开、退回等顺序动作。零件组成反击式破碎机主要零部件有弹簧、栏杆、前反击架、后反击架、反击衬板、方钢、反击衬板螺栓、翻盖装置、主轴、板锤、转子架、衬板、锁紧块、压紧块等。21、硼2、上反缽3、DeviceofimpsetpfaTe輛衬扳Sidescaleboard屁百板inipitEpfaie上売t昶uppercoverB苗衿板迈置Deviceoffrontscaleboard術板装買Deviceofscreen下売悴2=1反击板上兴体AUppercoverfl打击張装gADeviceofimpactprate；打•击根:宾蚩BDevi
