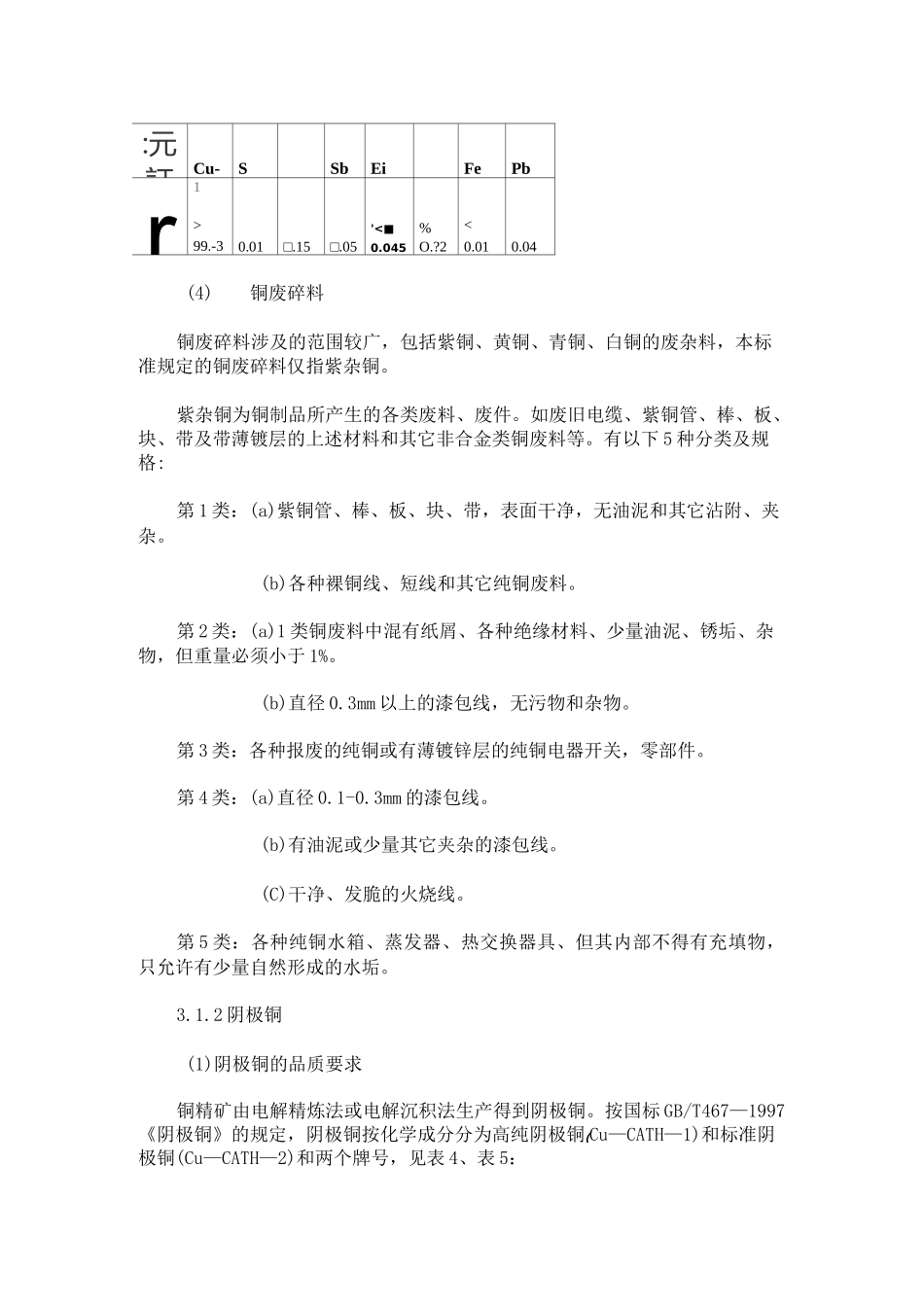

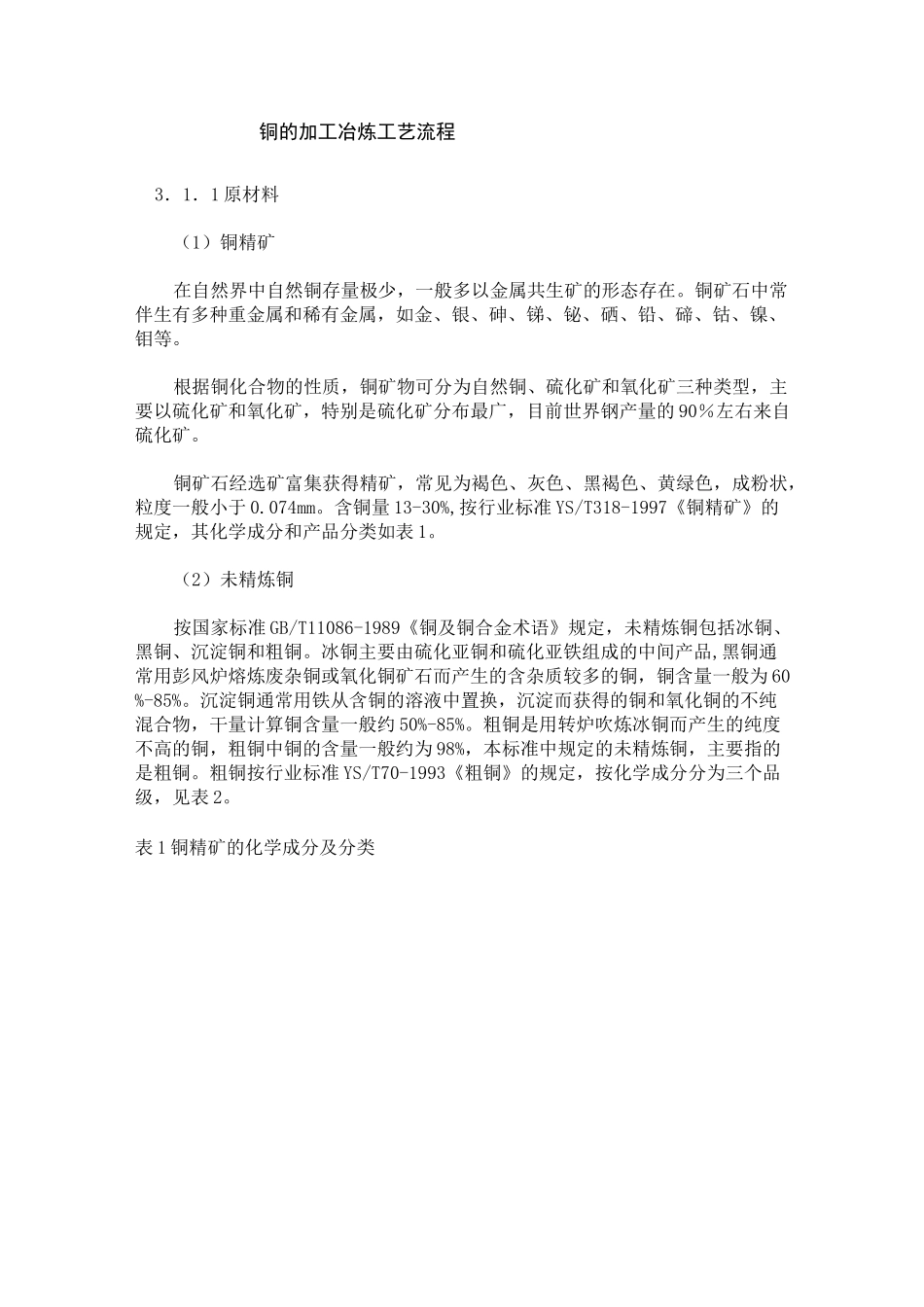

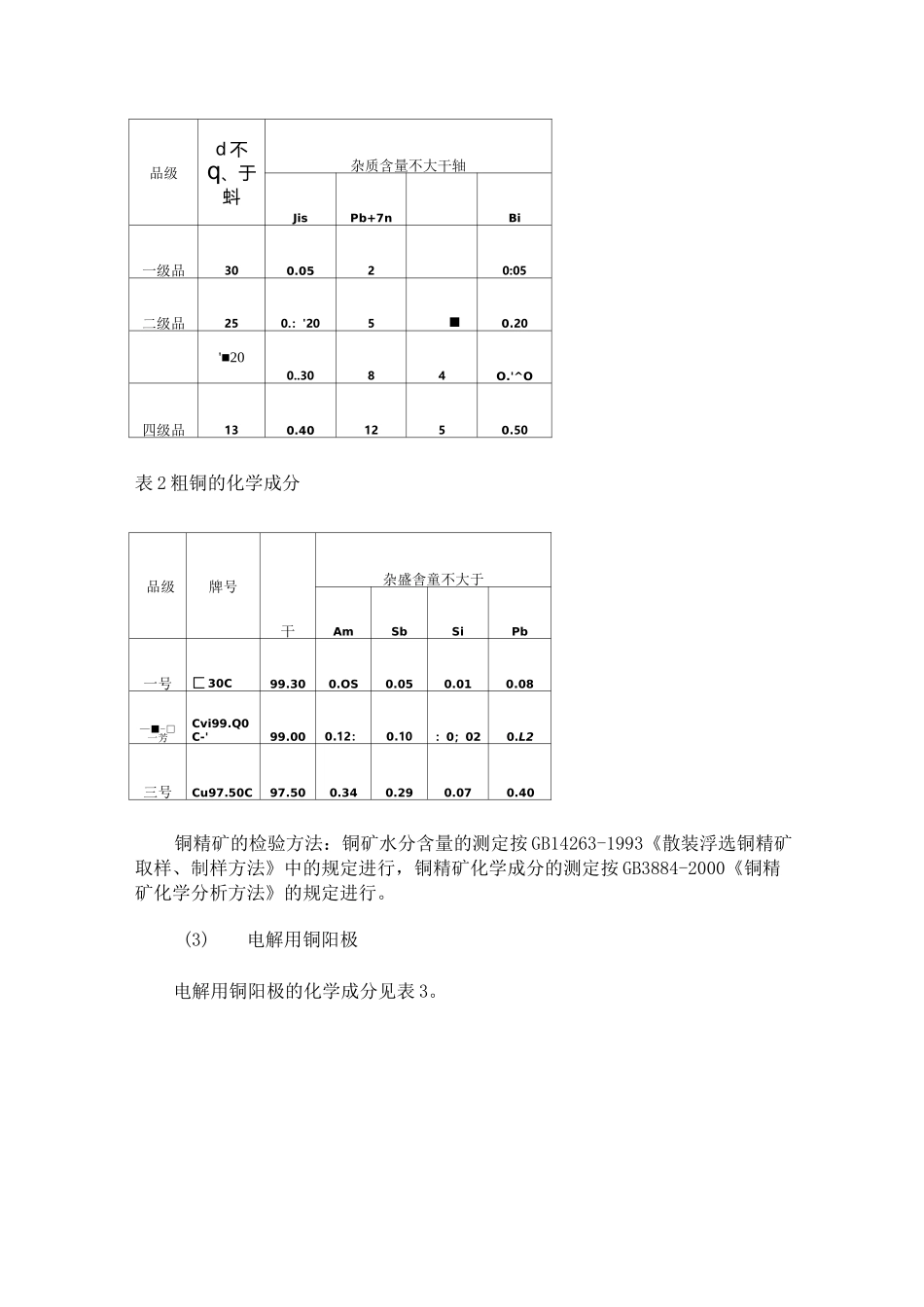

铜的加工冶炼工艺流程3．1．1原材料（1）铜精矿在自然界中自然铜存量极少，一般多以金属共生矿的形态存在。铜矿石中常伴生有多种重金属和稀有金属，如金、银、砷、锑、铋、硒、铅、碲、钴、镍、钼等。根据铜化合物的性质，铜矿物可分为自然铜、硫化矿和氧化矿三种类型，主要以硫化矿和氧化矿，特别是硫化矿分布最广，目前世界钢产量的90％左右来自硫化矿。铜矿石经选矿富集获得精矿，常见为褐色、灰色、黑褐色、黄绿色，成粉状，粒度一般小于0.074mm。含铜量13-30%,按行业标准YS/T318-1997《铜精矿》的规定，其化学成分和产品分类如表1。（2）未精炼铜按国家标准GB/T11086-1989《铜及铜合金术语》规定，未精炼铜包括冰铜、黑铜、沉淀铜和粗铜。冰铜主要由硫化亚铜和硫化亚铁组成的中间产品,黑铜通常用彭风炉熔炼废杂铜或氧化铜矿石而产生的含杂质较多的铜，铜含量一般为60%-85%。沉淀铜通常用铁从含铜的溶液中置换，沉淀而获得的铜和氧化铜的不纯混合物，干量计算铜含量一般约50%-85%。粗铜是用转炉吹炼冰铜而产生的纯度不高的铜，粗铜中铜的含量一般约为98%，本标准中规定的未精炼铜，主要指的是粗铜。粗铜按行业标准YS/T70-1993《粗铜》的规定，按化学成分分为三个品级，见表2。表1铜精矿的化学成分及分类品级d不q、于蚪杂质含量不大干轴JisPb+7nBi一级品300.0520:05二级品250.：'205.:0.20'■200..3084O.'^O四级品130.401250.50表2粗铜的化学成分品级牌号干杂盛舎童不大于AmSbSiPb一号匚30C99.300.OS0.050.010.08—■-□一芳Cvi99.Q0C-'99.000.12：0.10：0；020.L2三号Cu97.50C97.500.340.290.070.40铜精矿的检验方法：铜矿水分含量的测定按GB14263-1993《散装浮选铜精矿取样、制样方法》中的规定进行，铜精矿化学成分的测定按GB3884-2000《铜精矿化学分析方法》的规定进行。(3)电解用铜阳极电解用铜阳极的化学成分见表3。:元訂Cu-SSbEiFePbr1>99.-30.01□.15□.05'<■0.045%O.?2<0.010.04(4)铜废碎料铜废碎料涉及的范围较广，包括紫铜、黄铜、青铜、白铜的废杂料，本标准规定的铜废碎料仅指紫杂铜。紫杂铜为铜制品所产生的各类废料、废件。如废旧电缆、紫铜管、棒、板、块、带及带薄镀层的上述材料和其它非合金类铜废料等。有以下5种分类及规格:第1类：(a)紫铜管、棒、板、块、带，表面干净，无油泥和其它沾附、夹杂。(b)各种裸铜线、短线和其它纯铜废料。第2类：(a)1类铜废料中混有纸屑、各种绝缘材料、少量油泥、锈垢、杂物，但重量必须小于1%。(b)直径0.3mm以上的漆包线，无污物和杂物。第3类：各种报废的纯铜或有薄镀锌层的纯铜电器开关，零部件。第4类：(a)直径0.1-0.3mm的漆包线。(b)有油泥或少量其它夹杂的漆包线。(C)干净、发脆的火烧线。第5类：各种纯铜水箱、蒸发器、热交换器具、但其内部不得有充填物，只允许有少量自然形成的水垢。3.1.2阴极铜(1)阴极铜的品质要求铜精矿由电解精炼法或电解沉积法生产得到阴极铜。按国标GB/T467—1997《阴极铜》的规定，阴极铜按化学成分分为高纯阴极铜(Cu—CATH—1)和标准阴极铜(Cu—CATH—2)和两个牌号，见表4、表5：Si譎純阴扳审£门」一「人丁】1一门毗学机分元址爼密屋元車吐G.革匕于畔Cl11TAQMgCJU-V5uays印Vr-—Mn—5bU.1XK14Cd—Asd.ws-.3PhB.WWfl臨日QQEiaLj-UUlbSn—KiJ-B.e氏■04餡和——Co越也OOEs]3.ft门宦砧的廿1血；r表5标准阴极铜(Cu-CATH-2)化学成分%Cu+Ag：不小，杂质禽屋，环大于AsSbBi.FePbSnNL7nS：?199.950.00150.0015□.00060.0025□.0020.0010.0020.002'0.00250.001|注；供方需按批测定标准阴极舸中的铜*神、讯•铠含量，并保证其他杂廣符合本标准的规定《阴极铜的试验方法:高纯阴极铜化学成分的仲裁分析方法按GB/T13293—1991《高纯阳极铜化学分析方法》的规定进行，标准阴极铜化学成分的仲裁分析方法按GB/T5121-1996《铜及铜合金化学分析方法》的规定进行。表面质量用目视检测。3)铜的性质及用途Si譎純阴扳审£门」一「人丁】1一门毗学机分铜在元素周期表中，原子序数为29，属第一副族。其性质为：①物理性质铜是一种玫瑰红色金属，柔软、有金属光泽，密度为8．92克／厘米3，溶点为1083.5°C,沸点为2595...
