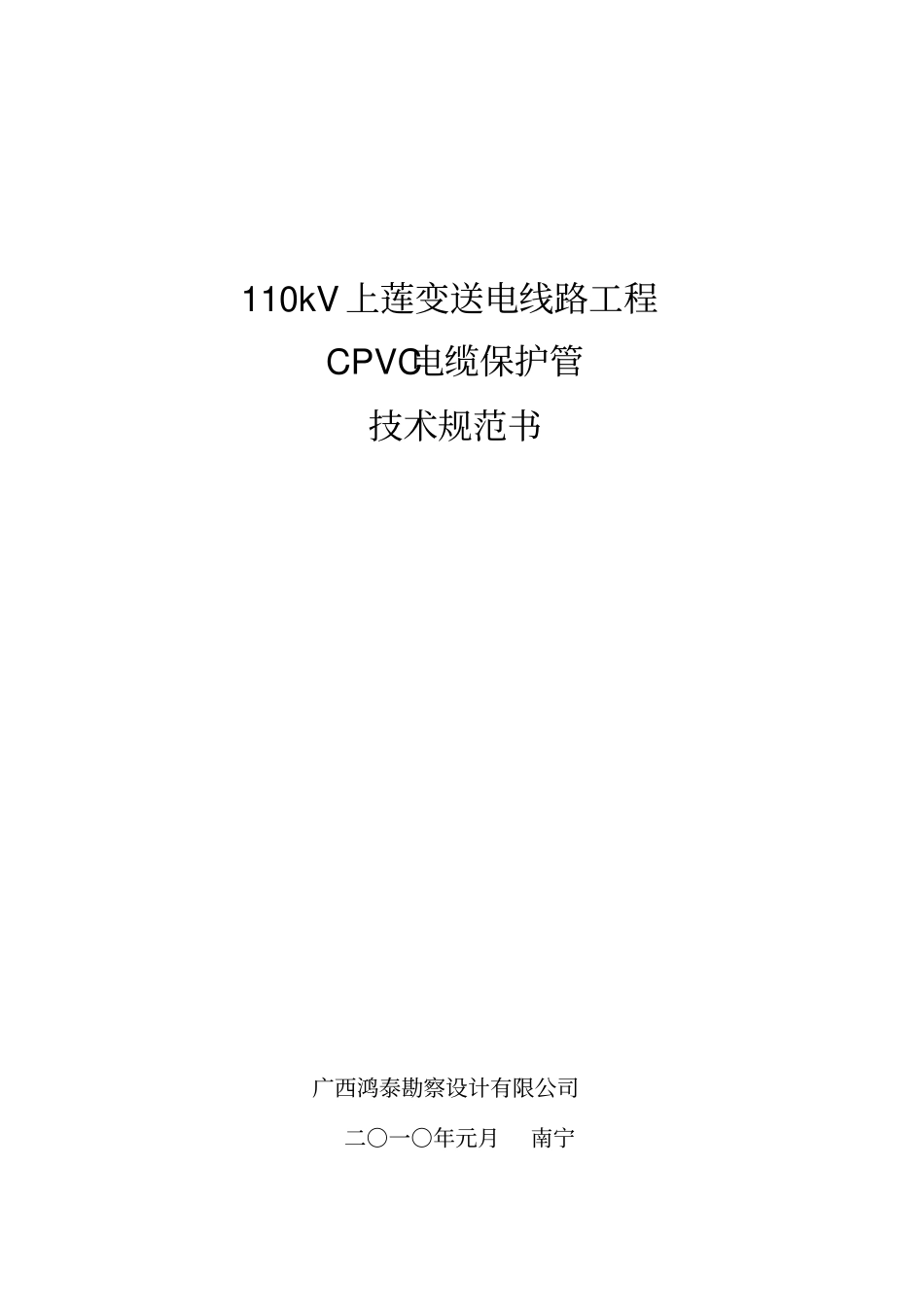

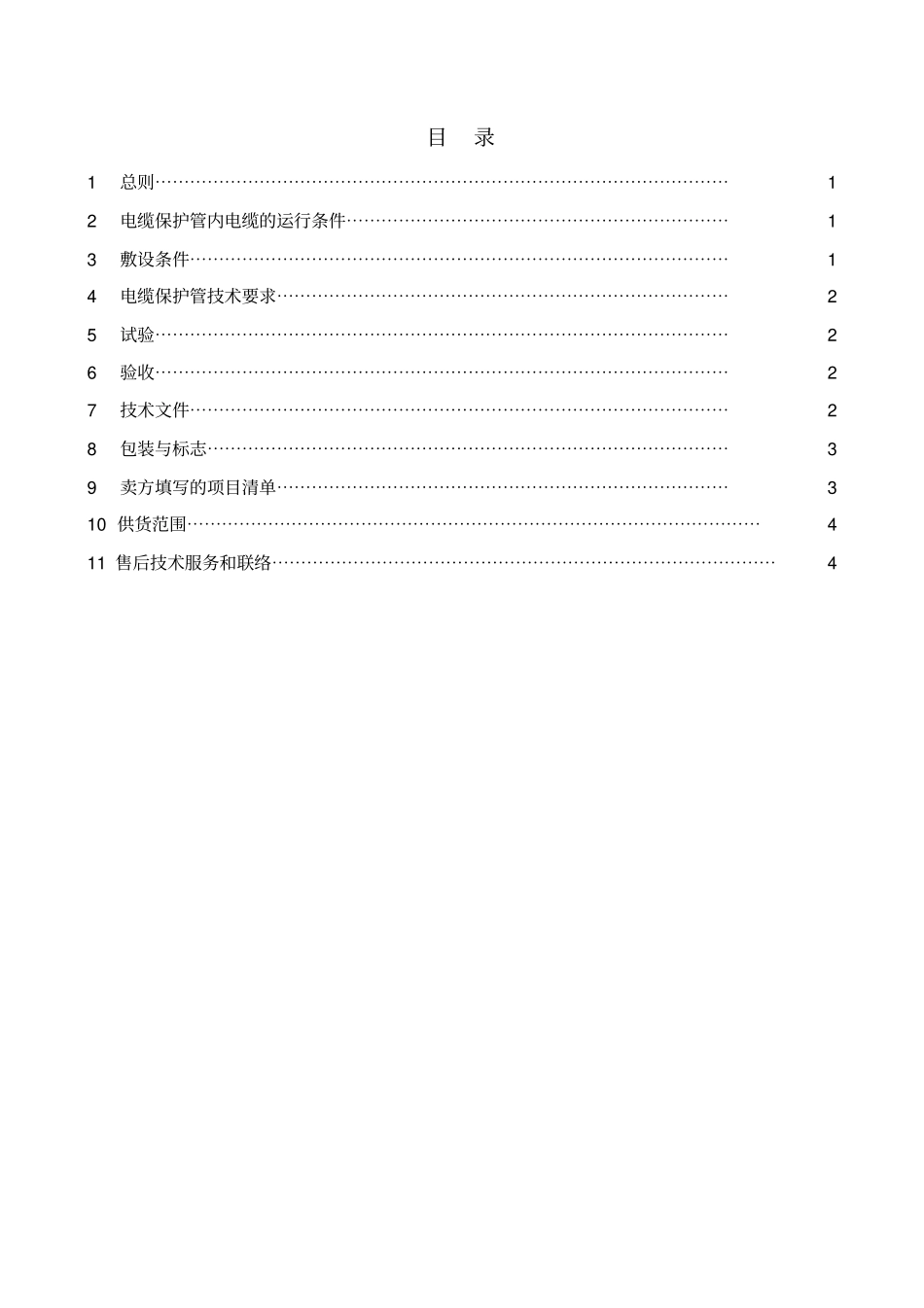

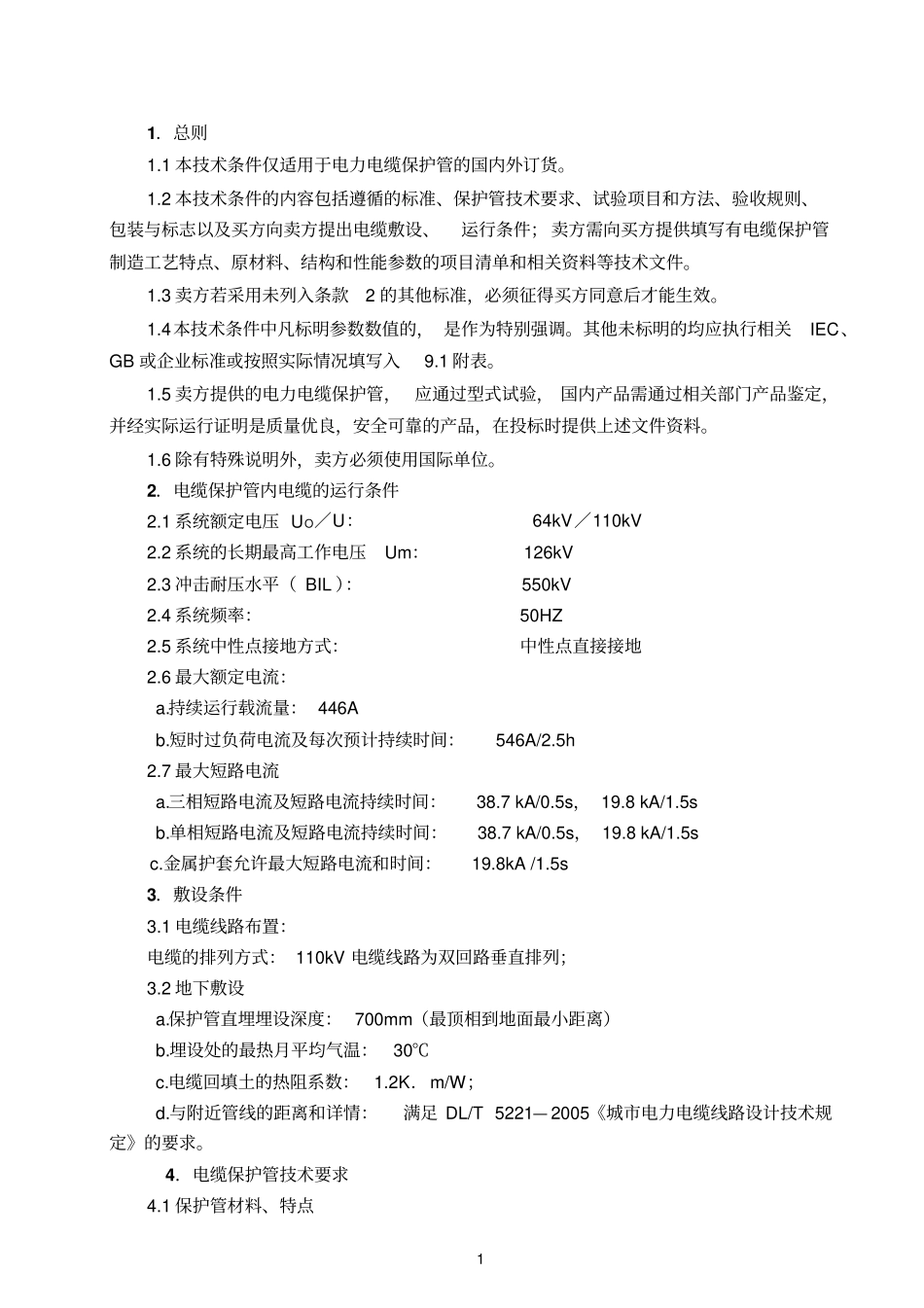

110kV上莲变送电线路工程CPVC电缆保护管技术规范书广西鸿泰勘察设计有限公司二○一○年元月南宁目录1总则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12电缆保护管内电缆的运行条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13敷设条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14电缆保护管技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27技术文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28包装与标志⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39卖方填写的项目清单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯310供货范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯411售后技术服务和联络⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯411．总则1.1本技术条件仅适用于电力电缆保护管的国内外订货。1.2本技术条件的内容包括遵循的标准、保护管技术要求、试验项目和方法、验收规则、包装与标志以及买方向卖方提出电缆敷设、运行条件；卖方需向买方提供填写有电缆保护管制造工艺特点、原材料、结构和性能参数的项目清单和相关资料等技术文件。1.3卖方若采用未列入条款2的其他标准，必须征得买方同意后才能生效。1.4本技术条件中凡标明参数数值的，是作为特别强调。其他未标明的均应执行相关IEC、GB或企业标准或按照实际情况填写入9.1附表。1.5卖方提供的电力电缆保护管，应通过型式试验，国内产品需通过相关部门产品鉴定，并经实际运行证明是质量优良，安全可靠的产品，在投标时提供上述文件资料。1.6除有特殊说明外，卖方必须使用国际单位。2．电缆保护管内电缆的运行条件2.1系统额定电压UO／U：64kV／110kV2.2系统的长期最高工作电压Um：126kV2.3冲击耐压水平（BIL）：550kV2.4系统频率：50HZ2.5系统中性点接地方式：中性点直接接地2.6最大额定电流：a.持续运行载流量：446Ab.短时过负荷电流及每次预计持续时间：546A/2.5h2.7最大短路电流a.三相短路电流及短路电流持续时间：38.7kA/0.5s，19.8kA/1.5sb.单相短路电流及短路电流持续时间：38.7kA/0.5s，19.8kA/1.5sc.金属护套允许最大短路电流和时间：19.8kA/1.5s3．敷设条件3.1电缆线路布置：电缆的排列方式：110kV电缆线路为双回路垂直排列；3.2地下敷设a.保护管直埋埋设深度：700mm（最顶相到地面最小距离）b.埋设处的最热月平均气温：30℃c.电缆回填土的热阻系数：1.2K．m/W；d.与附近管线的距离和详情：满足DL/T5221—2005《城市电力电缆线路设计技术规定》的要求。4．电缆保护管技术要求4.1保护管材料、特点2a.材料：有机化学材料；b.特点：耐热、耐压、耐腐蚀、耐老化、不易燃；c.使用年限：40年；d.单根长度：6米4.2主要技术性能指标主要技术性能指标见表1、表2表1CPVC高压电力电缆保护管结构参数表型号管材内径(mm)壁厚(mm)不圆度标准长度(m)管枕(付/根)承接式按双扩口（配密封圈）基本尺寸极限偏差CPVC-ф167/8.5φ1508.5+1.23.363注：保护管为一端双扩口，第一扩口长100mm，第二扩口长100mm。CPVC-ф75/2.5702.5+1.23.06表2CPVC高压电力电缆保护套管物理性能要求表序号项目单位性能要求测试标准1扁平试验——压至1/2无破裂GB/T9647-982环刚度KN/㎡≥6.3YD/T841-963维卡软化温度℃≥93GB/T8802-20024纵向回缩率%≤5.0GB/T6671.2-865摩擦系数——<0.35GB/T39606落锤冲击试验——9/10通过GB/T61127拉伸屈服强度Mpa≥40GB/T8804.18阻燃性能（垂直法）级FV—0级GB2408-939氧指数%≥40GB/T2406-9310电气性能MΩ15min内不击穿,R≥100JG/T300111坠落试验——无裂纹或破裂12环片热压缩力壁厚mm≤7.0kN≥0.70QB/T2479-2000≥8.5≥1.2613线膨胀系数0C-1<7×10-5GB1036-8914体积电阻率Ω.cm≥1×1013GB1410-8915抗弯强度MPa70GB9341-8816耐腐蚀度g/m2≤1.55GB4218-8417吸水性g/m2≤40GB/T9645备注不同厂家...
