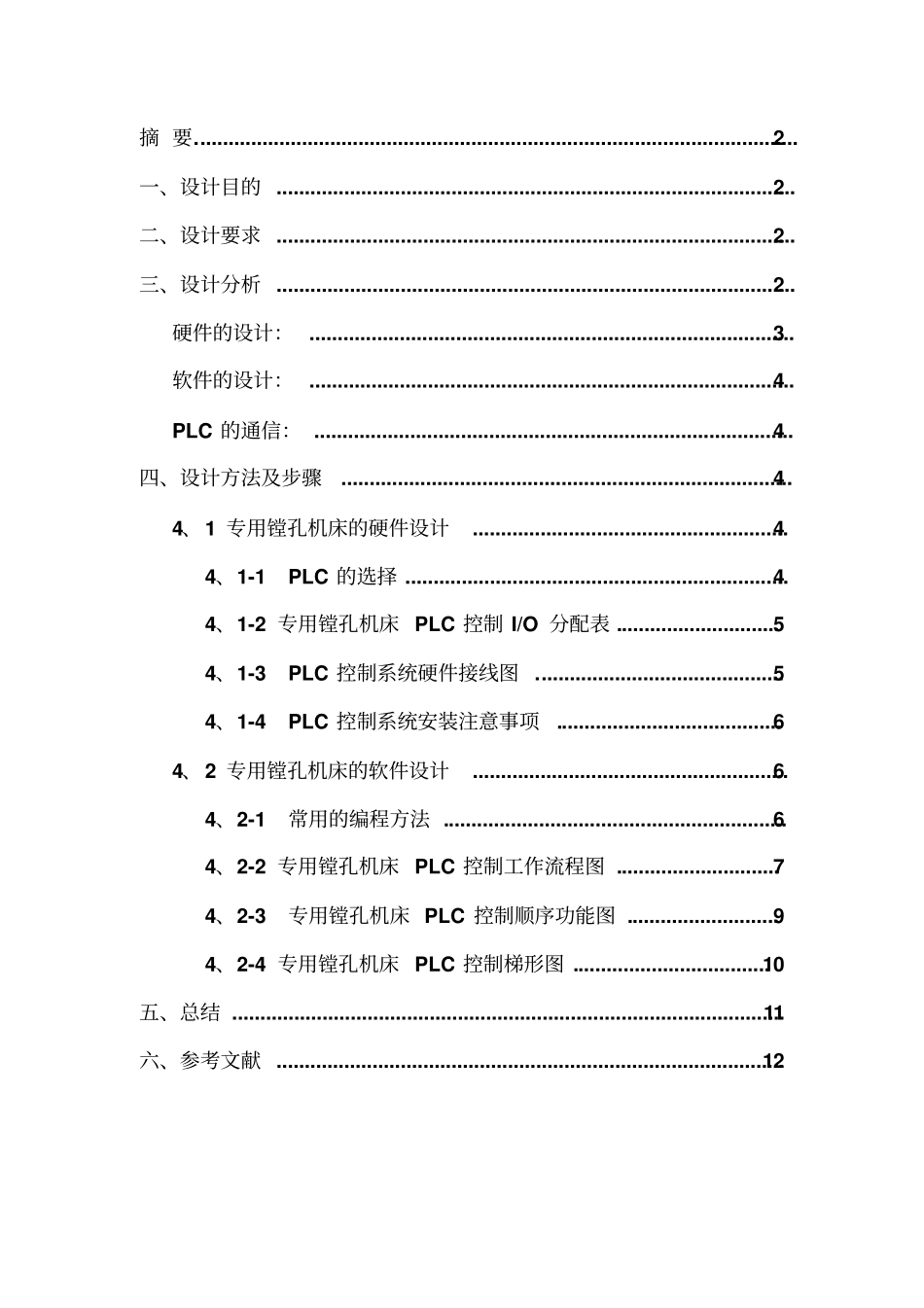

摘要...........................................................................................................2一、设计目的............................................................................................2二、设计要求............................................................................................2三、设计分析............................................................................................2硬件的设计:......................................................................................3软件的设计:......................................................................................4PLC的通信:.....................................................................................4四、设计方法及步骤................................................................................44、1专用镗孔机床的硬件设计........................................................44、1-1PLC的选择....................................................................44、1-2专用镗孔机床PLC控制I/O分配表.............................54、1-3PLC控制系统硬件接线图............................................54、1-4PLC控制系统安装注意事项........................................64、2专用镗孔机床的软件设计........................................................64、2-1常用的编程方法.............................................................64、2-2专用镗孔机床PLC控制工作流程图.............................74、2-3专用镗孔机床PLC控制顺序功能图...........................94、2-4专用镗孔机床PLC控制梯形图...................................10五、总结..................................................................................................11六、参考文献..........................................................................................12摘要本篇文章介绍了专用镗孔机床PLC控制系统设计方案,并且叙述了PLC的基本原理、PLC的工程设计步骤。整个系统采用了一台PLC控制,整个控制系统设一个控制室。利用PLC控制专用镗孔机床运行,实现了机床急促、启动、停止、故障停止、紧急停止的功能,并且能自动控制机床的运行,从而实现了铣床运行的自动化功能。PLC控制的特点使原机床控制大大的简单化,并且维修方便,易于检查。节省大量的继电器元件,使机床的工作效率大大提高。关键词:可编程序控制器,专用镗孔机床,电气控制系统一、设计目的课程设计的主要目的是通过某一生产设备的电气控制装置的设计实践,了解一般电气控制系统的设计过程、设计要求、应完成的工作内容及具体的设计方法。通过设计也有助于复习、巩固以往所学的知识,达到灵活应用的目的。电气设计必须满足生产设备和生产工艺的要求,以此,设计之前必须了解设备的用途、结构、操作要求和工艺过程,在此过程中培养从事设计工作的整体观念。二、设计要求1、主轴为单向运转,停车要求制动(采用能耗制动)。2、主轴电动机与静压电动机的联锁要求是:先开静压电动机,静压建立后(由3、油压继电器控制)才能启动主轴电动机,而停机时,要求先停主轴电动机,后停静压电动机。4、主轴加工操作,采用两地控制。加工结束自动停止,手动快退之原位。5、根据加工动作流程要求,设置镗孔加工及铰孔加工选择。6、应有照明及工作状态显示。7、有必要的电气保护和联锁。三、设计分析专用镗孔机床应用于大批量生产某零件的镗孔于铰孔加工工序。其加工精度及效率的要求均较高,宜采用专业设备。机床主运动采用动力头,由Y100L-6型(1.5kw,4A)三相异步电动机拖动,单向运转,采用能耗制动。该设备能进行镗孔加工,当更换道具和进给速度时,又能进行铰孔加工,既有镗孔与铰孔加工选择。进给系统采用液压泵拖动电机Y801-2型(750W,1.9A),由电磁阀(YV1~YV4)控制进给速度,为...
