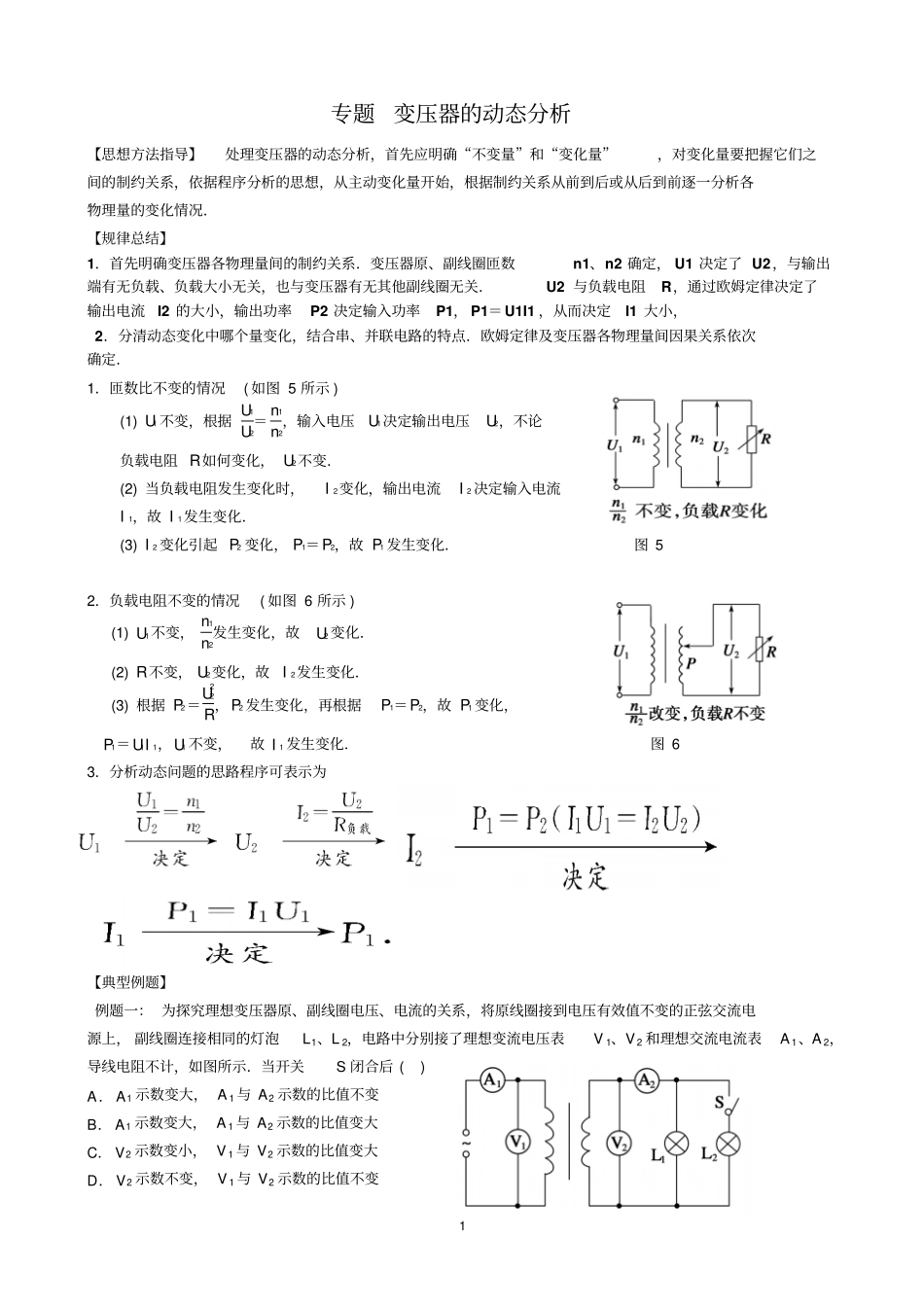

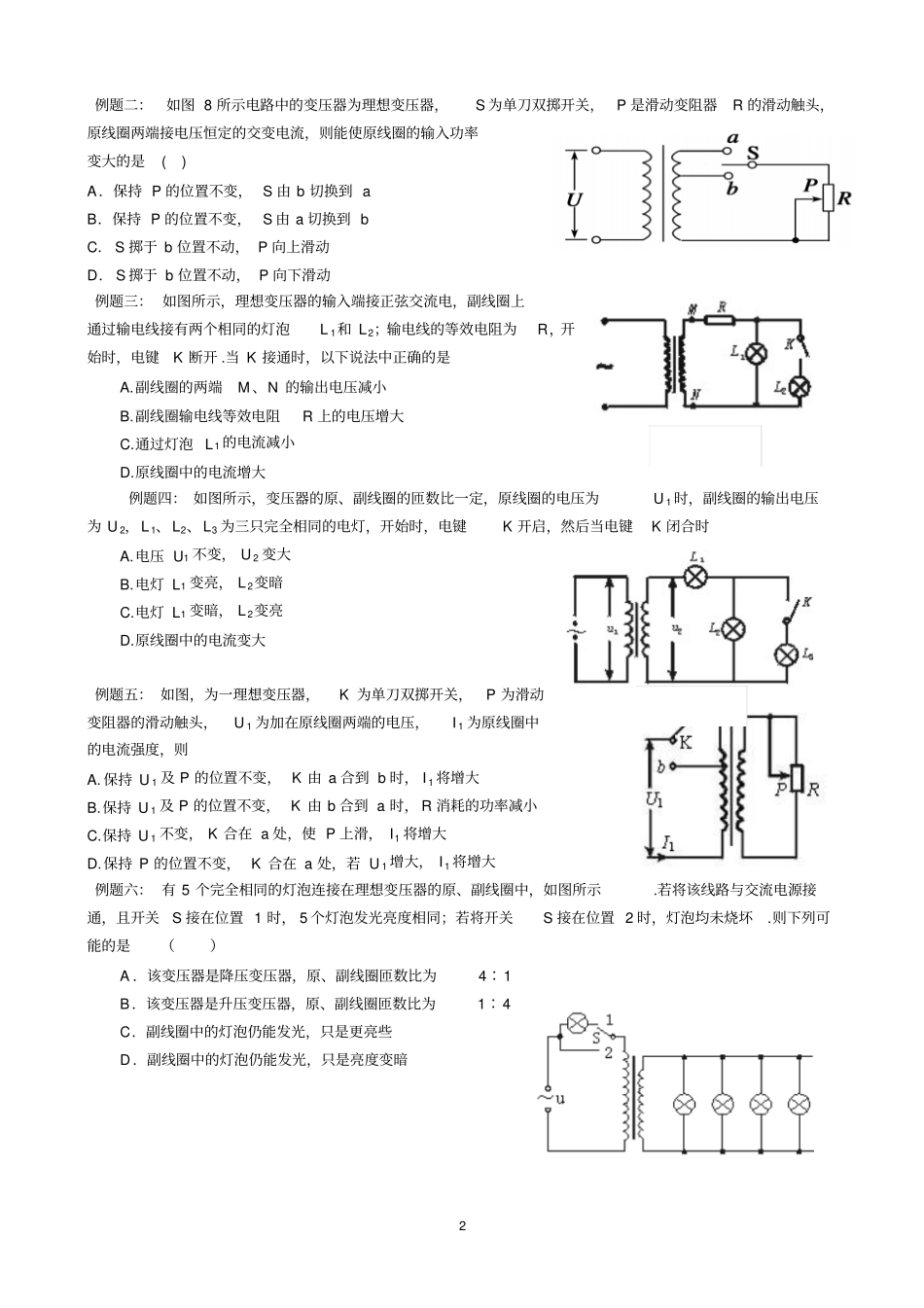

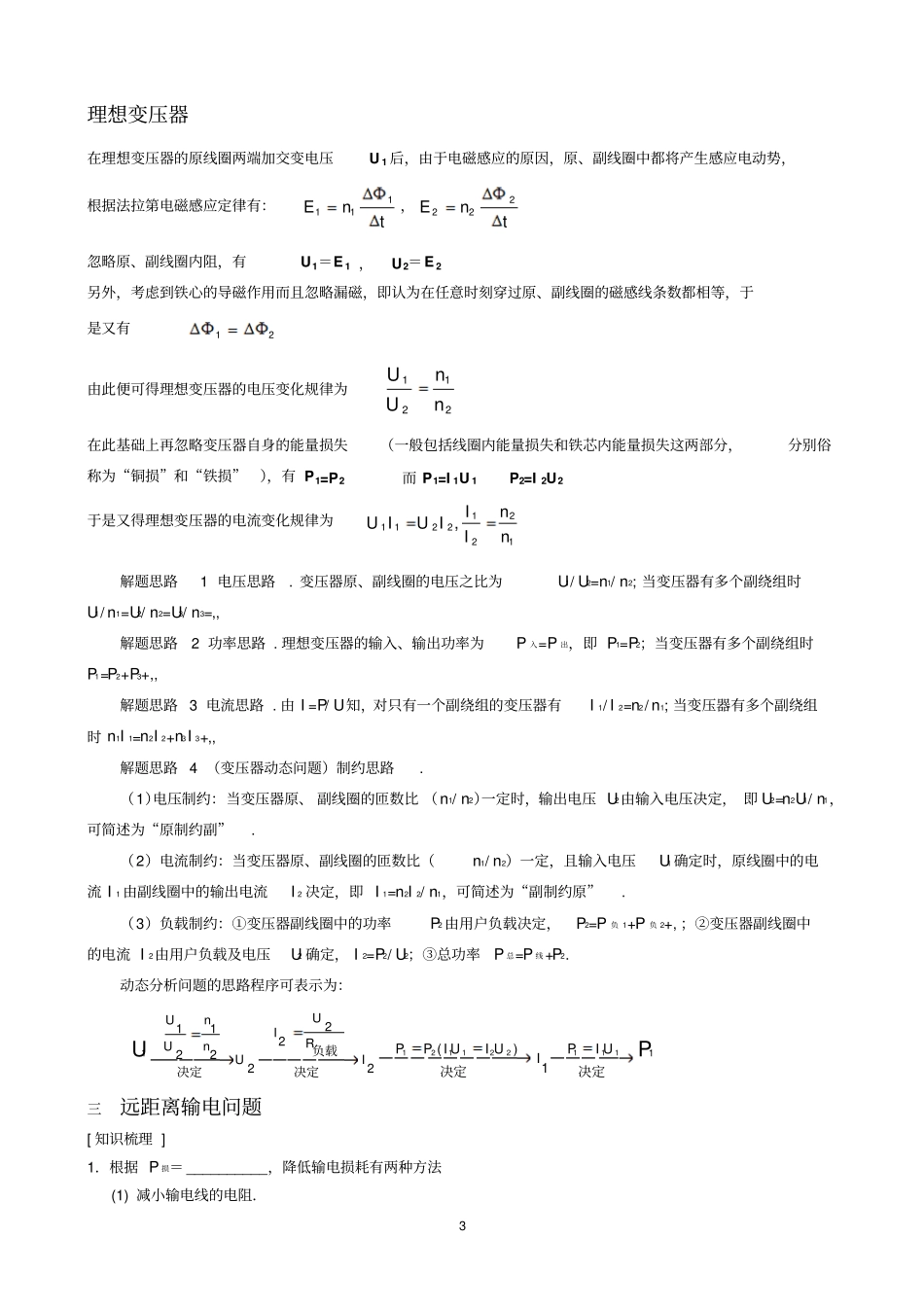

1专题变压器的动态分析【思想方法指导】处理变压器的动态分析，首先应明确“不变量”和“变化量”，对变化量要把握它们之间的制约关系，依据程序分析的思想，从主动变化量开始，根据制约关系从前到后或从后到前逐一分析各物理量的变化情况．【规律总结】1．首先明确变压器各物理量间的制约关系．变压器原、副线圈匝数n1、n2确定，U1决定了U2，与输出端有无负载、负载大小无关，也与变压器有无其他副线圈无关．U2与负载电阻R，通过欧姆定律决定了输出电流I2的大小，输出功率P2决定输入功率P1，P1＝U1I1，从而决定I1大小，2．分清动态变化中哪个量变化，结合串、并联电路的特点．欧姆定律及变压器各物理量间因果关系依次确定．1．匝数比不变的情况(如图5所示)(1)U1不变，根据U1U2＝n1n2，输入电压U1决定输出电压U2，不论负载电阻R如何变化，U2不变．(2)当负载电阻发生变化时，I2变化，输出电流I2决定输入电流I1，故I1发生变化．(3)I2变化引起P2变化，P1＝P2，故P1发生变化．图52．负载电阻不变的情况(如图6所示)(1)U1不变，n1n2发生变化，故U2变化．(2)R不变，U2变化，故I2发生变化．(3)根据P2＝U22R，P2发生变化，再根据P1＝P2，故P1变化，P1＝U1I1，U1不变，故I1发生变化．图63．分析动态问题的思路程序可表示为【典型例题】例题一：为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想变流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示．当开关S闭合后()A．A1示数变大，A1与A2示数的比值不变B．A1示数变大，A1与A2示数的比值变大C．V2示数变小，V1与V2示数的比值变大D．V2示数不变，V1与V2示数的比值不变2例题二：如图8所示电路中的变压器为理想变压器，S为单刀双掷开关，P是滑动变阻器R的滑动触头，原线圈两端接电压恒定的交变电流，则能使原线圈的输入功率变大的是()A．保持P的位置不变，S由b切换到aB．保持P的位置不变，S由a切换到bC．S掷于b位置不动，P向上滑动D．S掷于b位置不动，P向下滑动例题三：如图所示，理想变压器的输入端接正弦交流电，副线圈上通过输电线接有两个相同的灯泡L1和L2；输电线的等效电阻为R，开始时，电键K断开.当K接通时，以下说法中正确的是A.副线圈的两端M、N的输出电压减小B.副线圈输电线等效电阻R上的电压增大C.通过灯泡L1的电流减小D.原线圈中的电流增大例题四：如图所示，变压器的原、副线圈的匝数比一定，原线圈的电压为U1时，副线圈的输出电压为U2，L1、L2、L3为三只完全相同的电灯，开始时，电键K开启，然后当电键K闭合时A.电压U1不变，U2变大B.电灯L1变亮，L2变暗C.电灯L1变暗，L2变亮D.原线圈中的电流变大例题五：如图，为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U1为加在原线圈两端的电压，I1为原线圈中的电流强度，则A.保持U1及P的位置不变，K由a合到b时，I1将增大B.保持U1及P的位置不变，K由b合到a时，R消耗的功率减小C.保持U1不变，K合在a处，使P上滑，I1将增大D.保持P的位置不变，K合在a处，若U1增大，I1将增大例题六：有5个完全相同的灯泡连接在理想变压器的原、副线圈中，如图所示.若将该线路与交流电源接通，且开关S接在位置1时，5个灯泡发光亮度相同；若将开关S接在位置2时，灯泡均未烧坏.则下列可能的是（）A．该变压器是降压变压器，原、副线圈匝数比为4∶1B．该变压器是升压变压器，原、副线圈匝数比为1∶4C．副线圈中的灯泡仍能发光，只是更亮些D．副线圈中的灯泡仍能发光，只是亮度变暗3理想变压器在理想变压器的原线圈两端加交变电压U1后，由于电磁感应的原因，原、副线圈中都将产生感应电动势，根据法拉第电磁感应定律有：tnE111，tnE222忽略原、副线圈内阻，有U1＝E1，U2＝E2另外，考虑到铁心的导磁作用而且忽略漏磁，即认为在任意时刻穿过原、副线圈的磁感线条数都相等，于是又有21由此便可得理想变压器的电压变化规律为2121nnUU在此基础上再忽略变压器自身的能量损失（一般包括线圈内能量损失和铁芯内能量损失这两部分，分别俗称为“铜损”和“铁损”），有P1=P2而P1=I1U1P2=I2U2于是又得理想...
