C30路面混凝土配合比设计书VIP免费

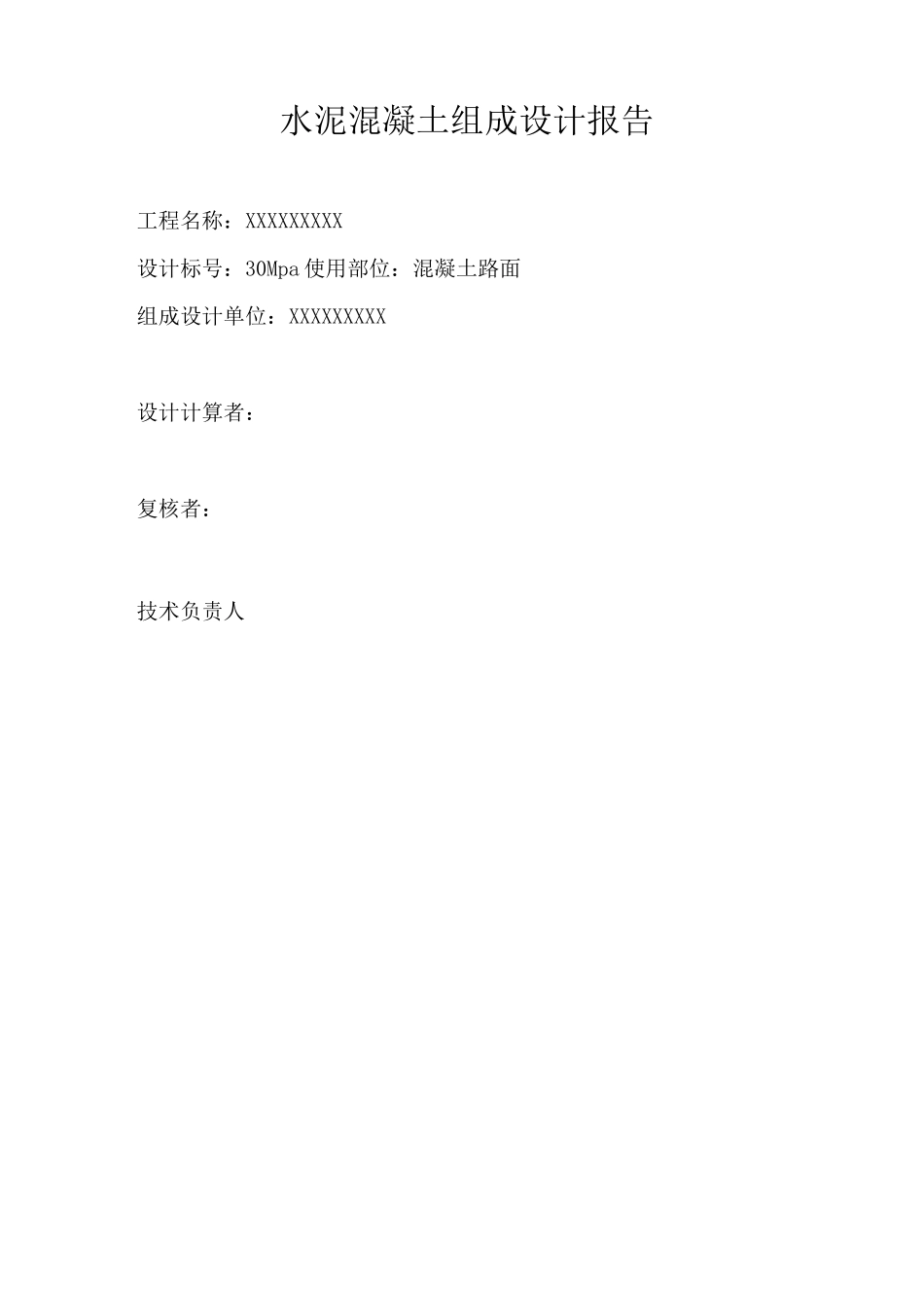

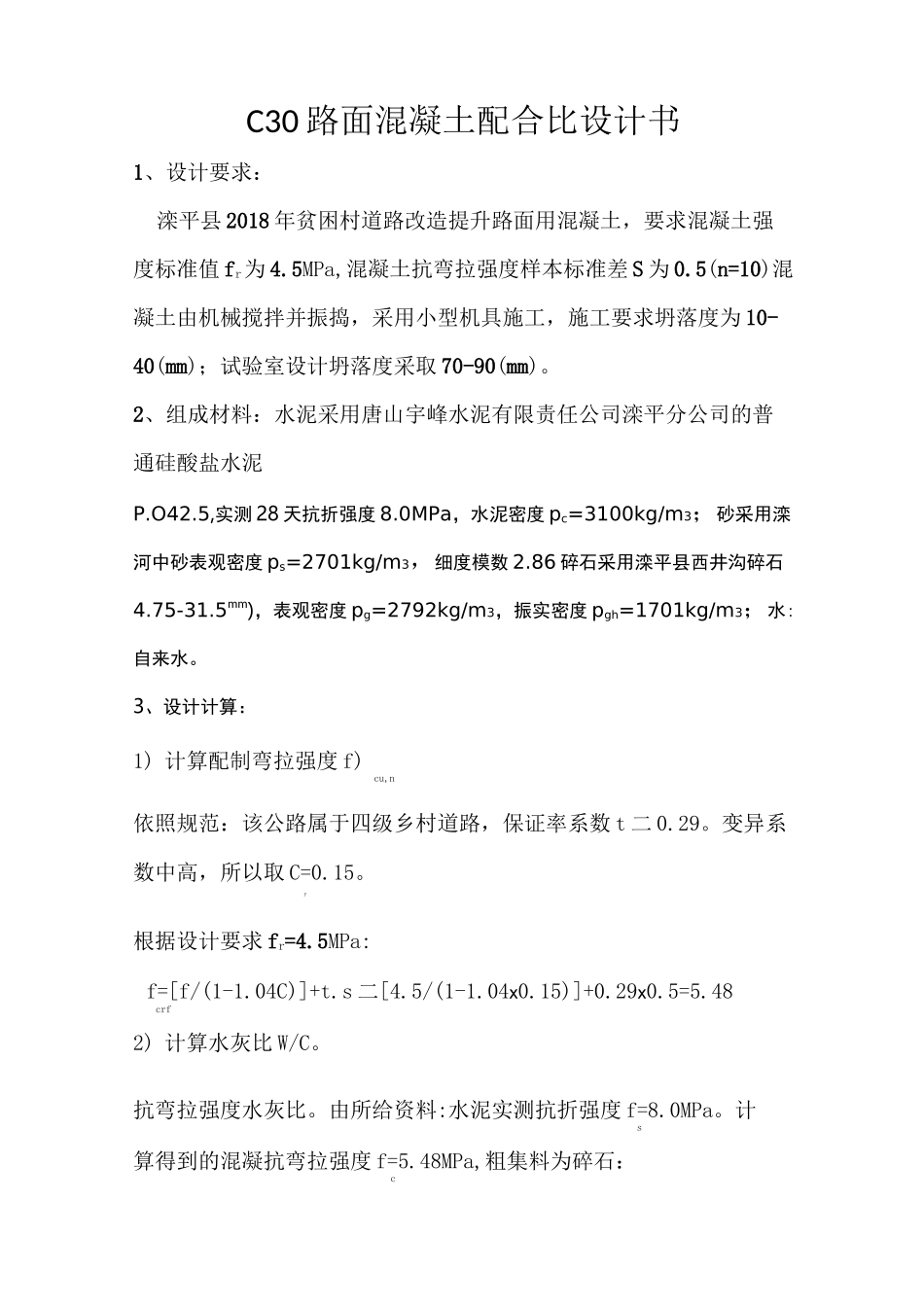

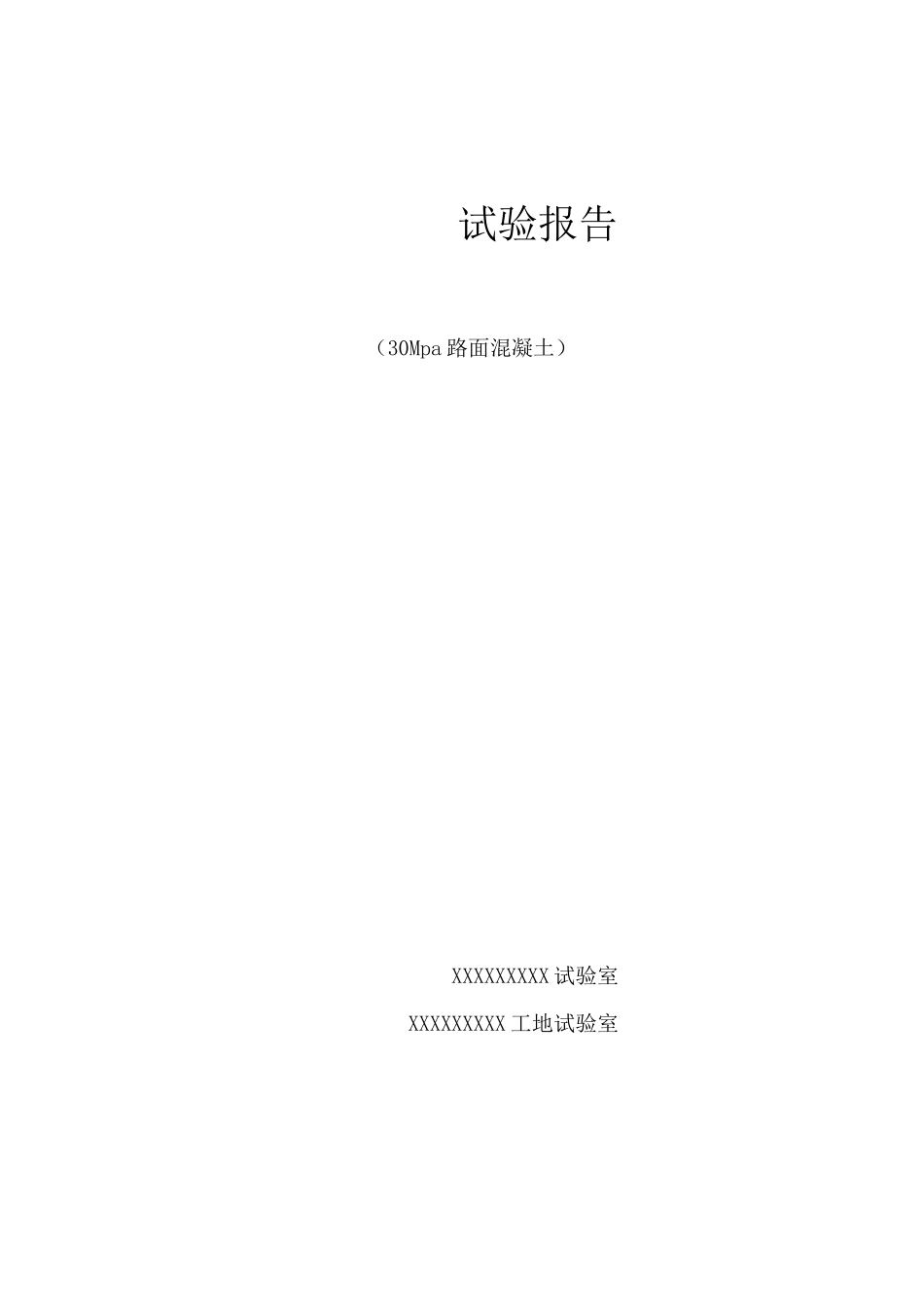

试验报告（30Mpa路面混凝土）XXXXXXXXX试验室XXXXXXXXX工地试验室水泥混凝土组成设计报告工程名称：XXXXXXXXX设计标号：30Mpa使用部位：混凝土路面组成设计单位：XXXXXXXXX设计计算者：复核者：技术负责人C30路面混凝土配合比设计书1、设计要求：滦平县2018年贫困村道路改造提升路面用混凝土，要求混凝土强度标准值fr为4.5MPa,混凝土抗弯拉强度样本标准差S为0.5(n=10)混凝土由机械搅拌并振捣，采用小型机具施工，施工要求坍落度为10-40(mm)；试验室设计坍落度采取70-90(mm)。2、组成材料：水泥采用唐山宇峰水泥有限责任公司滦平分公司的普通硅酸盐水泥P.O42.5,实测28天抗折强度8.0MPa，水泥密度pc=3100kg/m3；砂采用滦河中砂表观密度ps=2701kg/m3，细度模数2.86碎石采用滦平县西井沟碎石4.75-31.5mm)，表观密度pg=2792kg/m3，振实密度pgh=1701kg/m3；水:自来水。3、设计计算：1)计算配制弯拉强度f)cu,n依照规范：该公路属于四级乡村道路，保证率系数t二0.29。变异系数中高，所以取C=0.15。y根据设计要求fr=4.5MPa:f=[f/(1-1.04C)]+t.s二[4.5/(1-1.04x0.15)]+0.29x0.5=5.48crf2)计算水灰比W/C。抗弯拉强度水灰比。由所给资料:水泥实测抗折强度f=8.0MPa。计s算得到的混凝抗弯拉强度f=5.48MPa,粗集料为碎石：cW/C=1.5684/(f+1.0097-0.3595xf)cs=1.5684/(5.48+1.0097-0.359x8.0)=0.42耐久性校核。说凝土用于乡村公路路面，无机冰冻性要求，依据规范查表最大水灰比为0.48，按照强度计算水灰比结果符合耐久性要求，取水灰比W/C=0.42.灰水比C/W=2.383)确定砂率(B)s由砂的细度模数2.68、碎石，依据规范，取表中砂率中间值B=36%。4)确定单位用水量(m)依据规范小型机具施工出机坍落度要求为10-40(mm),摊铺坍落度0-20(mm)取20mm，灰水比C/W2.17砂率36%代入下式,计算用水量：m=104.97+0.309S+11.27(C/W)+0.61SpwoL=104.97+0.309x20+11.27x2.38+0.61x36=160(kg/m3)依据规范最大单位用水量为150kg/m3,故取150kg/m3。(5)确定单位水泥用量(m)将单位用水量150kg/m'，灰水比C/W=2.38代人式，计算单位水泥用量：m=(C/W)xm=2.38x150=357(kg/m3)cowo依据规范满足耐久性要求的最小水泥用量为290kg/m3,且计算结果满足面层混凝大单位水泥用量不大于400kg/m3的要求。(6)计算粗集料用量(m)、细集料用量(m)。将上面的计算结果带人gosox100=1309/1701x100%=76.9%，超过70%，符合要求方程组(5-35):m/2701+m/2792=1-308/3100-150/1000-0.01x1sogo[m/(m+m)]x100=36sosogo求解得:砂用量m=735kg/m3，碎石用量m=1309kg/maosogo验算:采用粗集料的振实密度m=1701kg/m3计算路面混凝土中碎石的go填充体积，以确保混形成较高的嵌挤力，得由此确定路面混凝士“初步配合比”为:m:m:m：m=357:150:735:1309(kg/m3)cowosogo6)路面混凝士的基准配合比设计：按初步配合比试拌0.015m3拌合物用于坍落度试验为基准，采用体积法结果，各种材料用量为：水泥=357x0.015=5.35(kg)细集料=735x0.015=11.03(kg)水=150x0.015=22.5(kg)粗集料=1309x0.015=19.63(kg)将混凝土搅拌均匀后，进行坍落度试验，测得坍落度为80mm，满足设计坍落度70-90(mm)的要求。4、设计配合比的确定：1)强度检验：以计算水灰比0.42为基础，采用水灰比为0.40、0.420.44，基准用水量不变，仅改变水泥掺量，。拌制三组混凝土拌合物分别进行坍落度试验，发现混凝土工作性都满足要求。三组配合比分别成型，在标准条件下养护28d,按规定方法测定其抗弯拉强度，结果分别为：0.40抗弯拉强度8.6MPa抗压强度44.8MPa0.42抗弯拉强度8.0MPa抗压强度40.7.8MPa0.44抗弯拉强度7.0MPa抗压强度37.5MPa三组配合比均满足抗弯拉及抗压强度要求。考虑保证质量和经济适用的原则，所选定配合比为：m:m:m：m=357:150:735:1309cowosogo5、设计配合比密度修正：混凝土拌合物的表观密度计算值为p=357+150+735+1309=2551kg/m3c实测表观密度p=2485kg/m3，计算密度修正系数：&二P/P=0.98;计算值和实ttc测值之差没有超过计算值的2%，故设计配合比无需修正。最后确定试验室的设计配合比为：m:m:m：m=357:150:735:1309cowosogo施工现场，砂的含水率为3%，碎石为1%，各种材料实际用量为：m:m:m：m=357:115:757:1322。cowosogo
