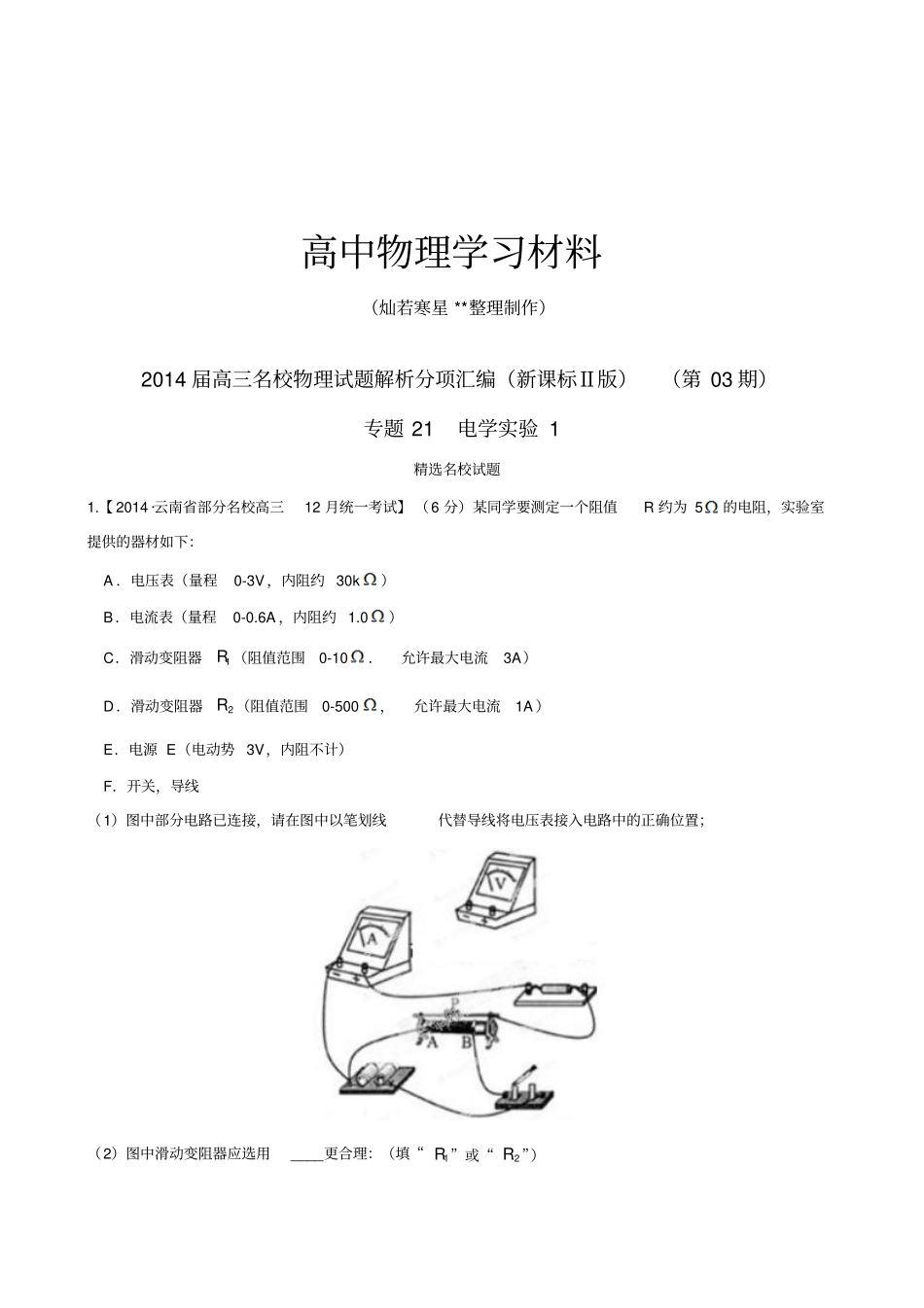

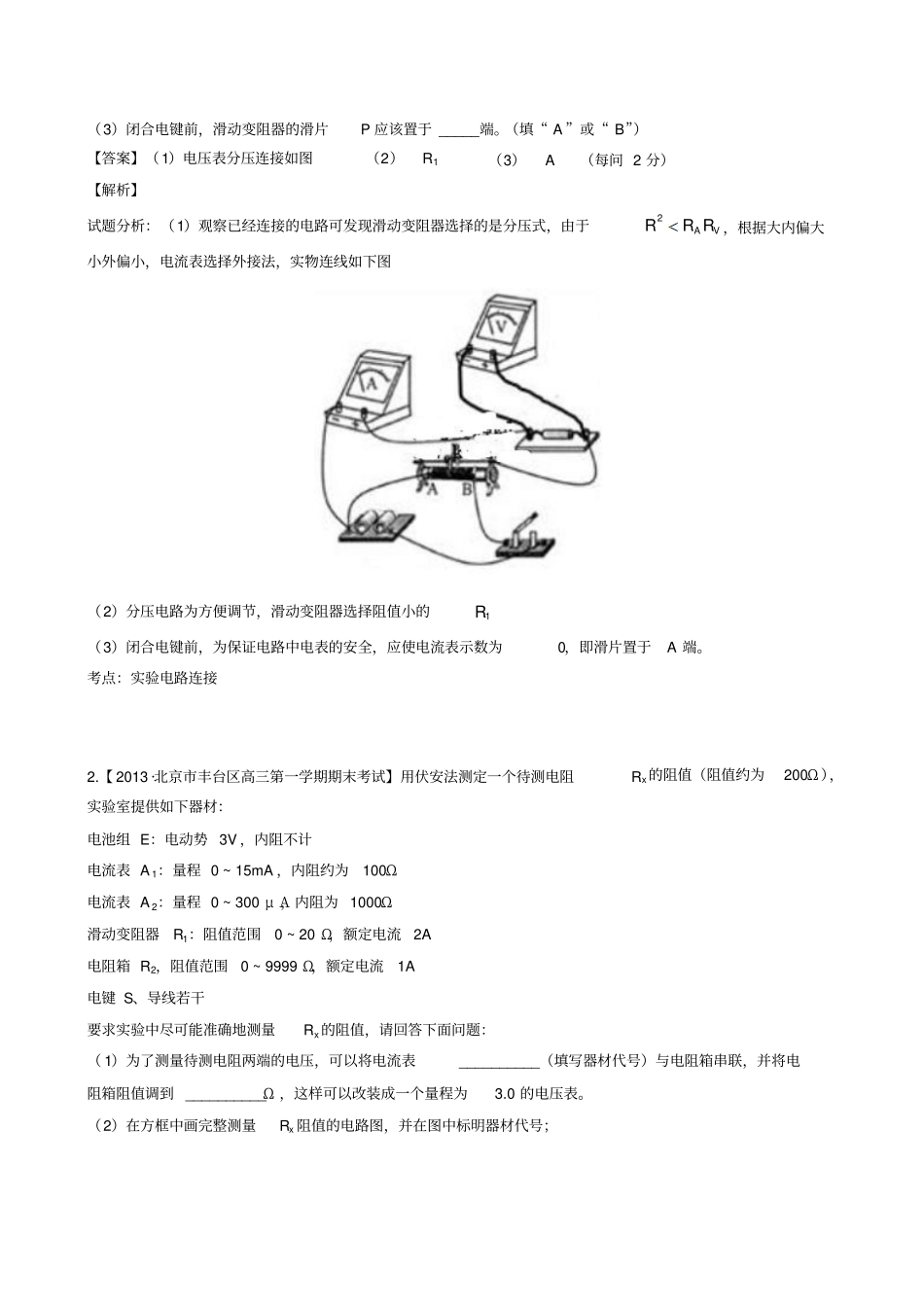

高中物理学习材料（灿若寒星**整理制作）2014届高三名校物理试题解析分项汇编（新课标Ⅱ版）（第03期）专题21电学实验1精选名校试题1.【2014·云南省部分名校高三12月统一考试】（6分）某同学要测定一个阻值R约为5的电阻，实验室提供的器材如下：A．电压表（量程0-3V，内阻约30k）B．电流表（量程0-0.6A，内阻约1.0）C．滑动变阻器1R（阻值范围0-10．允许最大电流3A）D．滑动变阻器2R（阻值范围0-500，允许最大电流1A）E．电源E（电动势3V，内阻不计）F．开关，导线（1）图中部分电路已连接，请在图中以笔划线代替导线将电压表接入电路中的正确位置；（2）图中滑动变阻器应选用____更合理：（填“1R”或“2R”）（3）闭合电键前，滑动变阻器的滑片P应该置于_____端。（填“A”或“B”）【答案】（1）电压表分压连接如图（2）R1（3）A（每问2分）【解析】试题分析：（1）观察已经连接的电路可发现滑动变阻器选择的是分压式，由于2AVRRR，根据大内偏大小外偏小，电流表选择外接法，实物连线如下图（2）分压电路为方便调节，滑动变阻器选择阻值小的1R（3）闭合电键前，为保证电路中电表的安全，应使电流表示数为0，即滑片置于A端。考点：实验电路连接2.【2013·北京市丰台区高三第一学期期末考试】用伏安法测定一个待测电阻Rx的阻值（阻值约为200Ω），实验室提供如下器材：电池组E：电动势3V，内阻不计电流表A1：量程0~15mA，内阻约为100Ω电流表A2：量程0~300μA，内阻为1000Ω滑动变阻器R1：阻值范围0~20Ω，额定电流2A电阻箱R2，阻值范围0~9999Ω，额定电流1A电键S、导线若干要求实验中尽可能准确地测量Rx的阻值，请回答下面问题：（1）为了测量待测电阻两端的电压，可以将电流表__________（填写器材代号）与电阻箱串联，并将电阻箱阻值调到__________Ω，这样可以改装成一个量程为3.0的电压表。（2）在方框中画完整测量Rx阻值的电路图，并在图中标明器材代号；ES（3）调节滑动变阻器R1，两表的示数如图所示，可读出电流表A1的示数是__________mA，电流表A2的示数是__________μA，测得待测电阻Rx的阻值是__________。本次测量存在一定的系统误差，考虑这个原因测量值比较真实值__________（选填“偏大”或“偏小”）。【答案】．⑴A2，9000；⑵电路如图⑶8.0mA，150μA，187.5Ω，偏小ESA2A1R2R1Rx3.【2013·北京市海淀区高三第一学期期末考试】用图11甲所示电路测量一个蓄电池的电动势和内电阻。蓄电池的内电阻很小。除蓄电池、开关、导线外，可供使用的器材还有：A.电压表（量程3v）B.电流表（量程0.6A）C.电流表（量程3A）D.定值电阻R0（阻值3Ω，额定功率4W）E.滑动变阻器R（阻值范围0～5Ω，额定电流为2A）（1）电流表应选_____________；（选填器材前的字母序号）（2）根据实验数据做出U-I图象，如图乙所示，蓄电池的电动势E=_____V，内电阻r=______Ω。4.【2014·贵州省六盘水市六校联合统考高三12月月考】如图甲是某研究小组设计的一个实验电路，R为阻值可调节的电阻箱，R0为定值电阻，K为单刀双掷开关，电流表量程适当、内阻忽略不计，用该实验电路测量直流电源的电动势E和内阻r.（1）读出图乙中电阻箱的阻值R＝________Ω.（2）根据图甲实验电路，用笔画线代表导线将图乙仪器连接好．（3）将单刀双掷开关K分别打到a、空置两种状态下并保持电阻箱阻值（已知）不变，闭合开关K1时电流表的读数分别为Ia、I0，则直流电源的电动势E＝________（用符号表示）（3）当单刀双掷开关K打到a时，R与0R并联，其等效电阻为00RRRRR并＝，根据闭合电路欧姆定律得：()aEIRr并＝；当单刀双掷开关K空置时，根据闭合电路欧姆定律得：0(Rr)EI，以上各式联立解得：2000aaIIREIIRR．考点：本题考查的是电阻箱的读数方法、电路图连实物图及串并联电路的有关知识和闭合电路欧姆定律．5.【2013·贵州省天柱民中、锦屏中学、黎平一中、黄平民中高三上期期末联考】（6分）实验室准备用来测量一个阻值约5Ω的电阻，有以下器材：电压表1V（量程0～3V，内电阻约15kΩ）；电压表2V（量程0～15V，内电阻约75kΩ）；电流表1A（量程0～3A，内电阻约0.2Ω）；电流表2A（量程0～600mA，内电阻约3Ω）；滑动...
