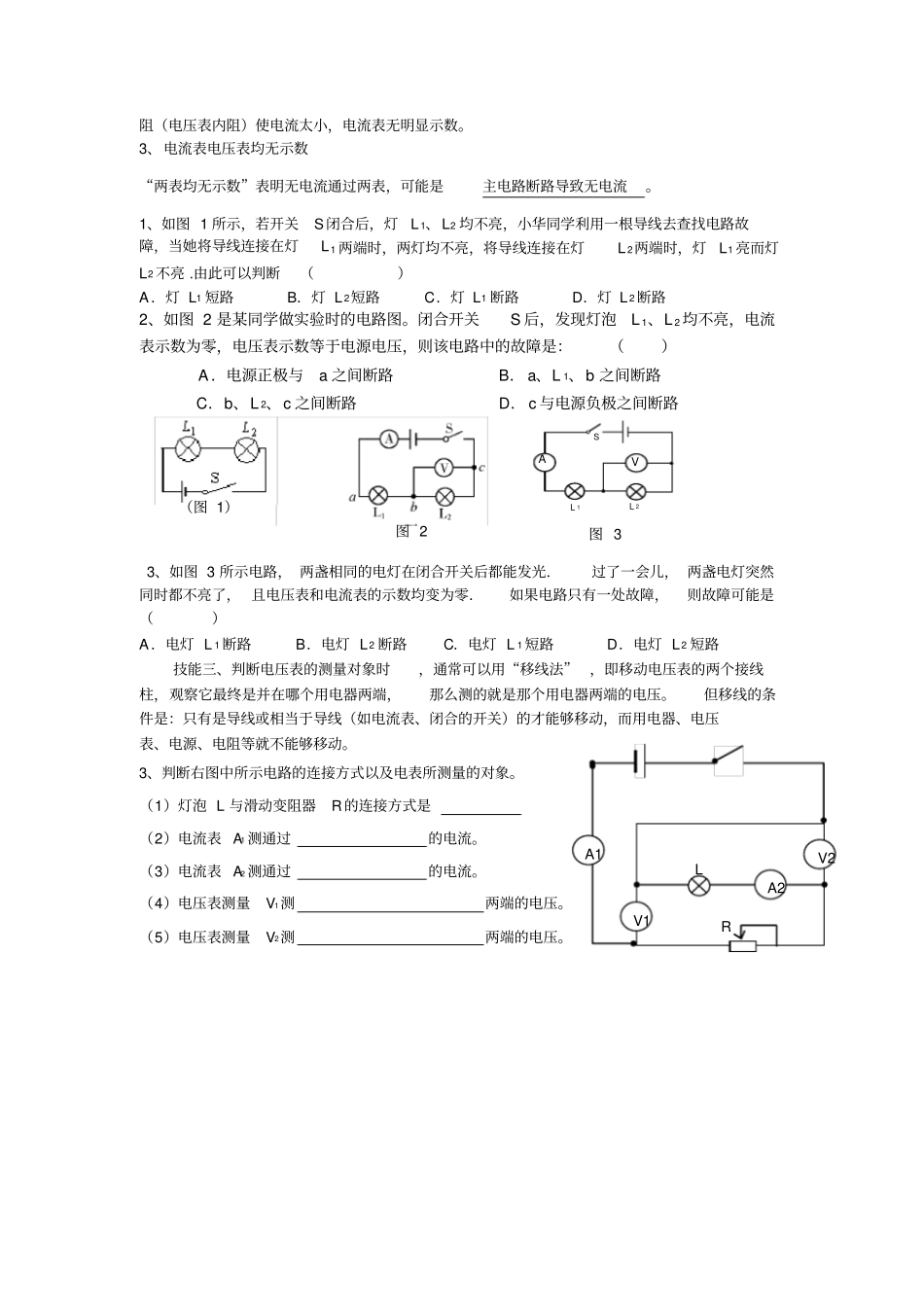

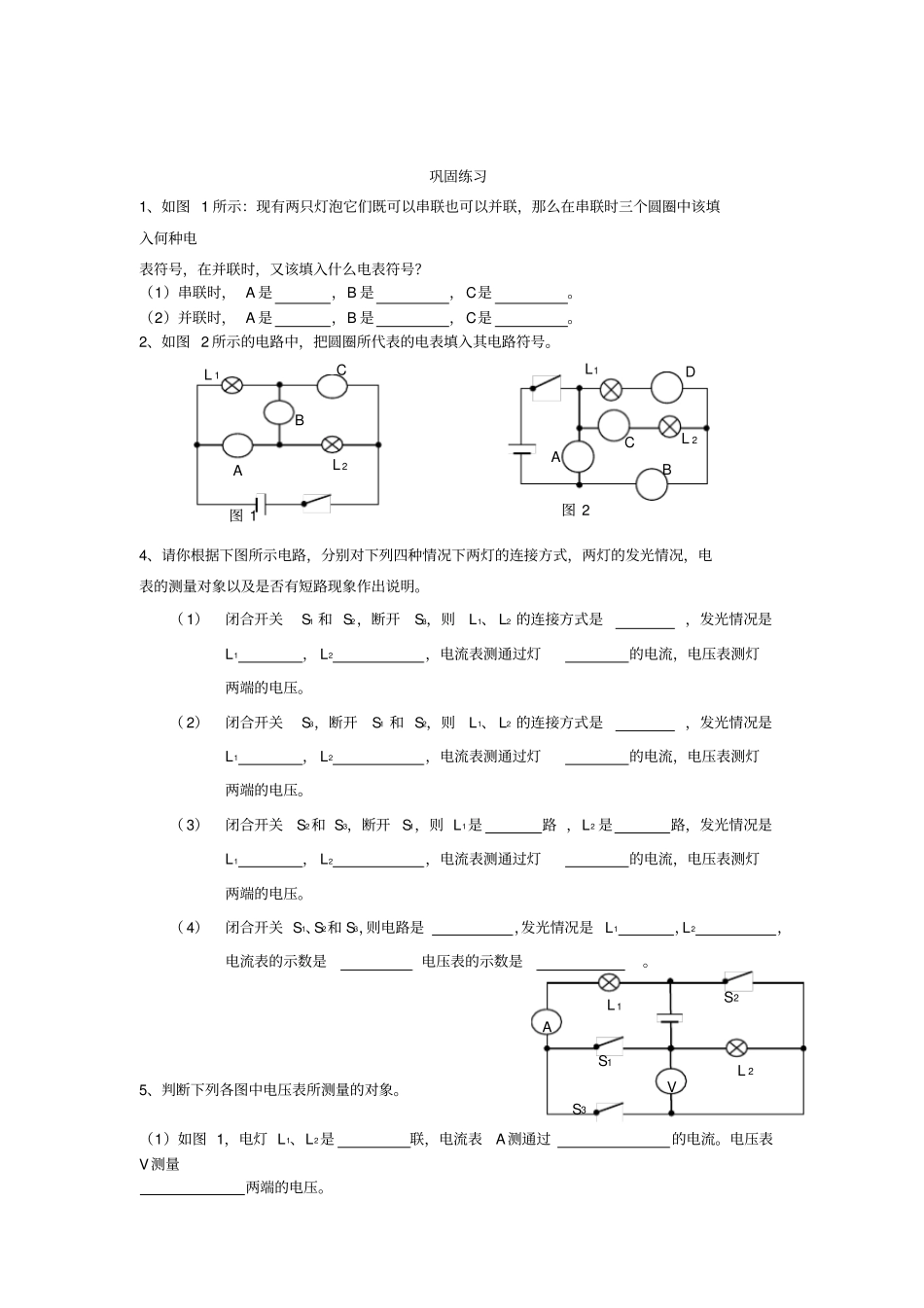

专题三判断电流表、电压表的测量对象及电路故障分析专题技能一、判断电路中的电表是电流表或电压表的一种方法下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表分析：我们知道，在正常使用情况下，电流表是串联在电路中，而电压表是并联在电路中的，若将电流表所在处换成一段导线，则原电路肯定不会出现短路；但若将电压表所在处换成一段空导线，则原电路必出现短路，因此，欲判定哪个电表，只要将该表所在处换成空导线，暂时用纸遮盖住其余表所在支路，通过看删减后的电路是否出现短路，便可使问题迎刃而解。其遵循的规律是：删减后，能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。下面我们用上述方法判定图1所示电路中的电表，先判定甲表。将原电路删减为图1（a）所示（实际上，不必重新画图，只要将乙表所在支路遮盖住，把甲表的圆圈换成空导线即可。下同）。由图可知，此时R1与R2并联，电路没有出现短路，因此甲表是电流表；再判定乙表，将原电路删减为图1（b）所示，由图可以看出，R2被其下方导线短路，因此乙表是电压表。教学实践表明，运用此种方法判定电表，所依据的的原理简单易懂，操作简便、快速。本文篇首中另外两图中的电表各为何表？请同学们按照上述方法自己判定。（答案：图2中甲为电流表，乙为电压表；图3中甲为电压表，乙为电流表）技能二、电流表和电压表判断电路故障专题分析1、电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：与电压表并联的用电器短路。2、电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过电压表，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是和电压表并联的用电器开路，此时电流表所在电路中串联了大电L1VL2SA图3图2阻（电压表内阻）使电流太小，电流表无明显示数。3、电流表电压表均无示数“两表均无示数”表明无电流通过两表，可能是主电路断路导致无电流。1、如图1所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路2、如图2是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（）A．电源正极与a之间断路B．a、L1、b之间断路C．b、L2、c之间断路D．c与电源负极之间断路3、如图3所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是（）A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路技能三、判断电压表的测量对象时，通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。3、判断右图中所示电路的连接方式以及电表所测量的对象。（1）灯泡L与滑动变阻器R的连接方式是（2）电流表A1测通过的电流。（3）电流表A2测通过的电流。（4）电压表测量V1测两端的电压。（5）电压表测量V2测两端的电压。LV2A1A2V1R（图1）巩固练习1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？（1）串联时，A是，B是，C是。（2）并联时，A是，B是，C是。2、如图2所示的电路中，把圆圈所代表的电表填入其电路符号。4、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。（2）闭合开关S3，...
