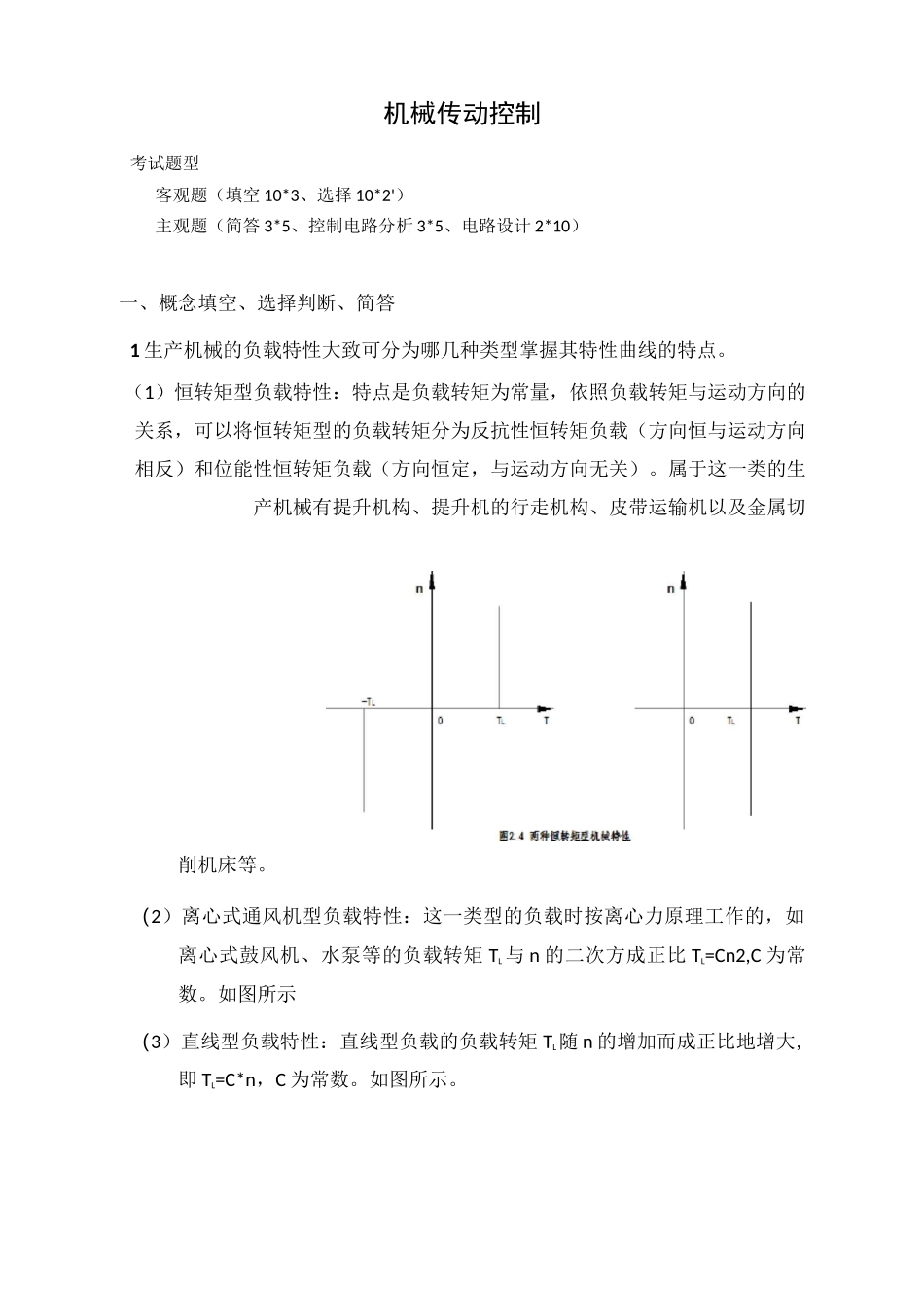

机械传动控制考试题型客观题（填空10*3、选择10*2'）主观题（简答3*5、控制电路分析3*5、电路设计2*10）一、概念填空、选择判断、简答1生产机械的负载特性大致可分为哪几种类型掌握其特性曲线的特点。（1）恒转矩型负载特性：特点是负载转矩为常量，依照负载转矩与运动方向的关系，可以将恒转矩型的负载转矩分为反抗性恒转矩负载（方向恒与运动方向相反）和位能性恒转矩负载（方向恒定，与运动方向无关）。属于这一类的生产机械有提升机构、提升机的行走机构、皮带运输机以及金属切削机床等。（2）离心式通风机型负载特性：这一类型的负载时按离心力原理工作的，如离心式鼓风机、水泵等的负载转矩TL与n的二次方成正比TL=Cn2,C为常数。如图所示（3）直线型负载特性：直线型负载的负载转矩TL随n的增加而成正比地增大,即TL=C*n，C为常数。如图所示。團2行彦心戎通凤机机欄特性图二6宣雯型巩械舟b；(1特点：直流他励电动机直接启动，会有很大的电枢电流，产生很大的冲击转矩。对电源和负载都会产生不良的影响。因此，除非是很小功率的电机，一般不应直接启动。(2)直流发电机通常按励磁方法来分类，分为他励、并励、串励和复励发电机。①他励直流发电机：励磁回路的电流由外电源供给，与电枢回路没有电的联系。②并励直流发电机：励磁回路与电枢回路是并联的，励磁回路两端的电压相等。③串励直流发电机：励磁电流与电枢回路是串联的，励磁回路与电枢回路的电流相等。④复励直流发电机：主极有两个励磁绕组，其一与电枢绕组并联，另一个和电枢绕组串联。3异步交流电动机直接启动特点是交流发电机分类、转速、转动方向等问题(1)a、定子电流大，lst=(5~7)ln。异步电动机在接入电网启动的瞬时，由于转子处于静止状态，定子旋转磁场以最快的相对速度(即同步转速)切割转子导体，在转子绕组中感应到很大的转子电动势和转子电流，从而引起很大的定子电流。b、启动转矩较小，Tst=(~)TN。启动时s=1，转子功率因素cos^2很低，因圈24鼻赫亘戟启鬲唱爼的乜BS电助摘的涪助鶴性和电滴暉耀圈心)启动诗tt(b)电脣世理瓯而启动转矩Tst=Kt①l2stcosd2st却不大。(2)交流发电机从原理上分为同步发电机、异步发电机、单相发电机、三相发电机。转速问题n0=6Of/pS=n。—n/n。异步电动机在额定负载时，n接近于n。，转差率S很小，一般为~4一般直流电动机采用什么方式启动启动要注意的点直流电动机不允许直接启动，即在启动时必须设法限制电枢电流。限制直流电动机的启动电流，一般有以下两种方法：(1)降压启动，在启动瞬间，降低供电电压。随着转速n的升高，反电动势E增大，再逐步提高供电电压，最后达到额定电压UN时，电动机达到所要求的转速。(2)在电枢回路内串接外加电阻启动，此时启动电流将受到外加启十KaL动电阻Rst的限制。随着电动机转速n的升高，反电动势E增大，再逐步切除外加电阻一直到全部切除，电动机达到所要求的转速。5一般交流电动机会采用什么方式启动启动要注意的点<1>笼型异步电动机交流电动机的启动电流大(一般约为额定电流的5~7倍)，启动转矩小。大的启动电流(由于启动时间短)对电机本身来说，尚不至于引起电机温度的显著提髙(频繁启动除外)，但却会引起电网电压的显著降低，因而影响接在同一母线上的其他用电设备的正常运行。所以对交流电动机的启动，必须根据电容的容量、电动机的启动电流的大小及负载大小等情况做综合考虑后选择合适的启动方法。交流电动机的常用启动方式：直接启动，星形-三角形启动，自耦变压器降压启动，软启动，变频器启动。、全压直接启动。全压启动是最常用的启动方式，也称为直接启动。它是将电动机的定子绕组直接接入电源，在额定电压下启动，具有启动转矩大、启动时间短的特点，也是最简单、最经济和最可靠的启动方式.、星三角Y-△启动。对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。这样的启动方式称为星三角减压启动，或简称为星三角启动（Y—△启动）。适用于无载或者轻载启动的场合。并且与其它减压启动器相比较，其结构最简单，价格也最...
