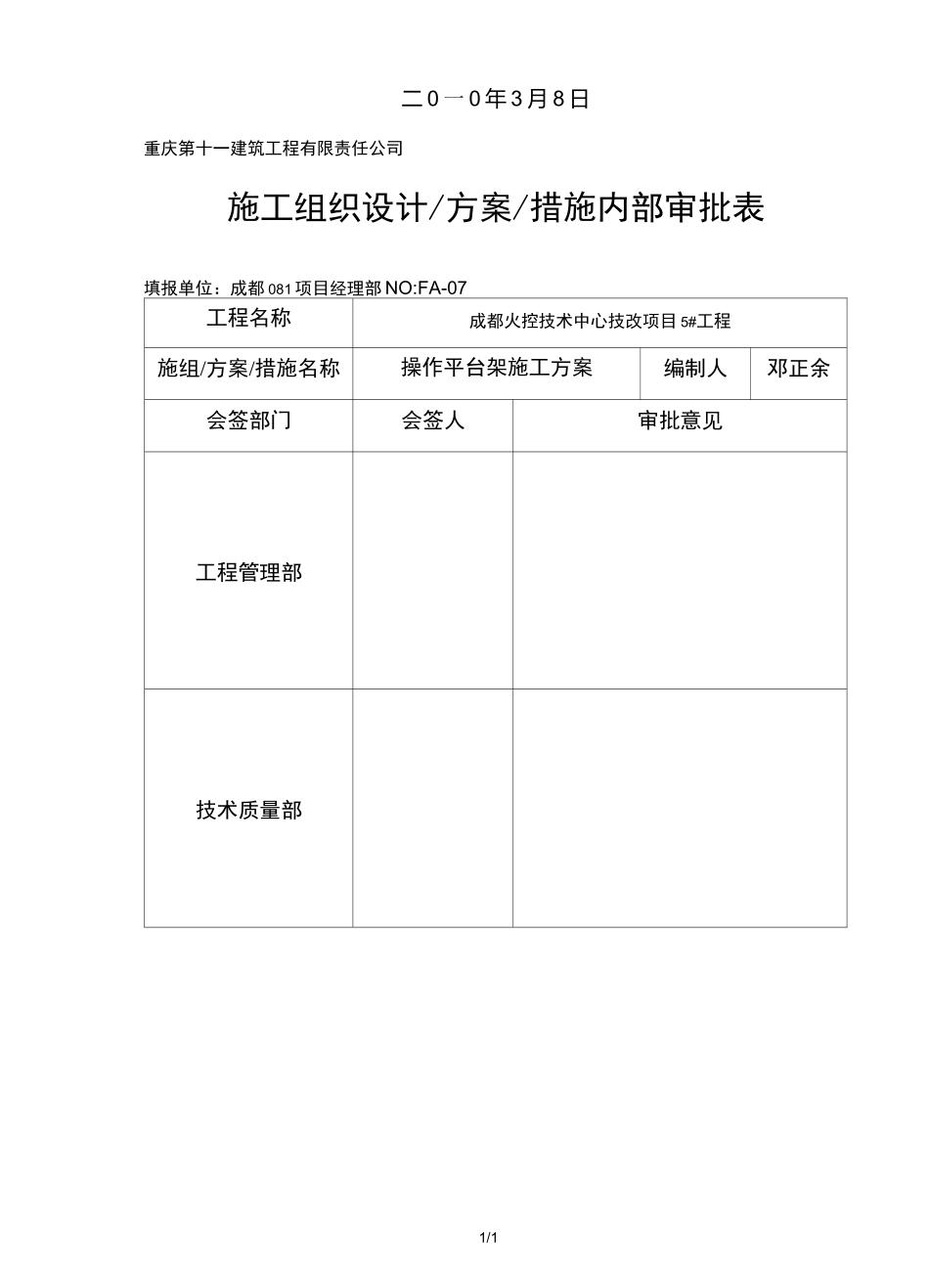

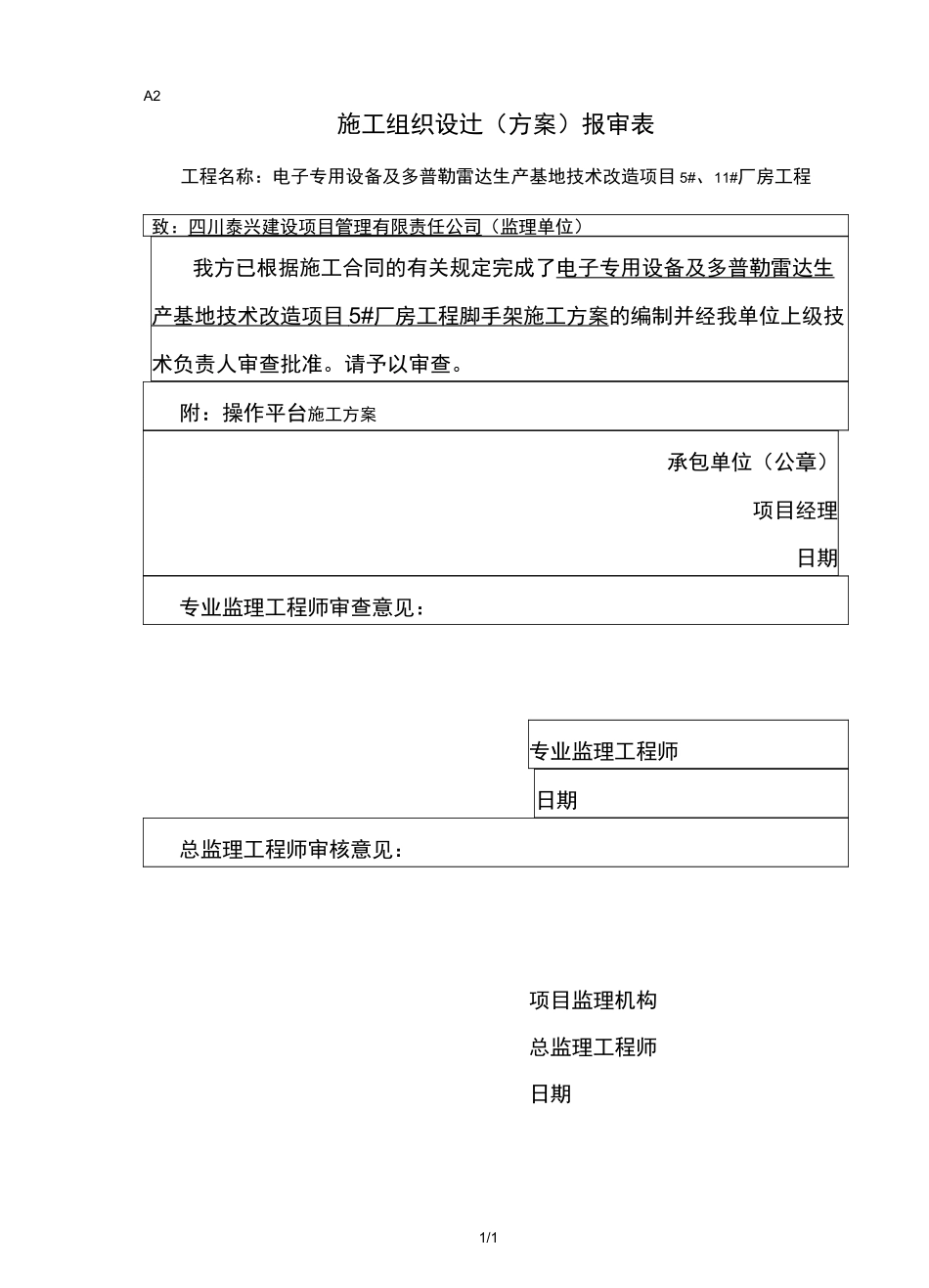

1/1A2施工组织设辻（方案）报审表工程名称：电子专用设备及多普勒雷达生产基地技术改造项目5#、11#厂房工程致：四川泰兴建设项目管理有限责任公司（监理单位）我方已根据施工合同的有关规定完成了电子专用设备及多普勒雷达生产基地技术改造项目5#厂房工程脚手架施工方案的编制并经我单位上级技术负责人审查批准。请予以审查。附：操作平台施工方案承包单位（公章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期1/1操作平台架施工方中国兵器装备集团（成都）火控技术中心电子专用设备及多普勒雷达生产基地技术改造项目5#厂房工程编写：审批：审核：重庆第十一建筑工程有限责任公司成都081项目经理部1/1二0一0年3月8日重庆第十一建筑工程有限责任公司施工组织设计/方案/措施内部审批表填报单位：成都081项目经理部NO:FA-07工程名称成都火控技术中心技改项目5#工程施组/方案/措施名称操作平台架施工方案编制人邓正余会签部门会签人审批意见工程管理部技术质量部1/1总工程师1/1一、工程概况1二、编制依据1三、操作平台架施工方案选择1四、操作平台架材料要求3五、落地操作平台架的搭设顺序3六、操作平台架的施工要点4（一）施工准备4（二）操作平台架基础4（三）落地操作平台架搭设4七、操作平台架的检查与验收9八、操作平台架的拆除10九、操作平台架安全管理11十、操作平台架搭设的技术质量要求12十一附录：钢管落地操作平台架计算书131/1一、工程概况中国兵器装备集团(成都)火控技术中心---电子专用设备和多普勒雷达生产基地技术改造项目整机调试车间5#、11#工程，位于成都市高新技术产业开发区内一西区，属于成都郊区，地面粗糙度为B类，土质类型为冲积沙夹卵石层。5#厂房车间主体为单层全轻钢结构，檐高10.8m；辅助用房为二层钢筋混凝土框架结构，6.0m，二层为7.5m，建筑总高度为13.8m，总长为170.61m，总宽为60.48m。厂房跨度为(18+24+18)m,开间为(14X8.7+2X9.0)m。建筑防火等级为2级，屋面防水等级为III级，结构安全等级为2级，抗震设防烈度为7级，抗震等级为三级，设计使用年限为50年。占地面积为9638.11m2,建筑面积为10720.69m2。11#为厂区变配电站，框架剪力墙结构，一层，局部地下室，抗震等级为三级，设防烈度为7度。设计使用年限为50年。地下室层高为4.2m，一层为层高为4.8m，建筑总高度为5.4m，总长为72.24m，总宽为15.24m。占地面积为1094.31m2,建筑面积为1441.25m2。二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《钢结构设计规范》(GB50017-2003)《建筑结构荷载规范》(GB50009-2001)《混凝土结构设计规范》(GB50010-2002)《建筑地基基础设计规范》(GB50007-2002)《建筑施工安全检查标准》(JGJ59-1999)三、脚手架施工方案选择本工程外脚手架采用钢管扣件式落地操作平台。根据上表的工程概况，操作平台最大高度为10.5m，单向最大长度6m，因此，平台按架体高度10.5m，单向长度6m进行力学计算；本操作平台主要用于室内装饰工程使用。平台架采用双排架，立杆纵距3000mm，架宽4000mm，步距1500~1800mm。2、立杆总高度的垂直偏差不大于8cm。1/13、小横杆必须贴近立杆布置。4、剪刀撑沿平台架两端和转角处起，沿高度设一道，沿架高连续布置7、操作平台上部必须满铺脚手板。8、平台架搭设示意图如下：防护栏杆钢管操作平台四、平台架材料要求1、钢管：①、新钢管应有产品质量合格证，质量检验报告，钢管材质检验方法应符合先行国家标准碳素结构钢（GB/T700）Q235-A级钢要求。②、钢管表面应平直光滑、不应有裂纹、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。③、钢管表面必须涂有防锈漆。④、钢管上严禁打孔。⑤、搭设前，必须对钢管进行一次全面的验收检查；2、扣件：①、新扣件应有生产许可证，法定检测单位的测试报告、产品质量合格证。其材质符合国家标准《钢管脚手架扣件》（GB15831）的规定。②、旧扣件使用前应进行质量检查和材料试验，有裂纹、变形的严禁使1/1用，出现滑丝的螺栓必须更换。③、新、旧扣件均应进行防锈处理。④、螺栓拧紧扭力矩不小于46N.M时，扣件不得发生破...
