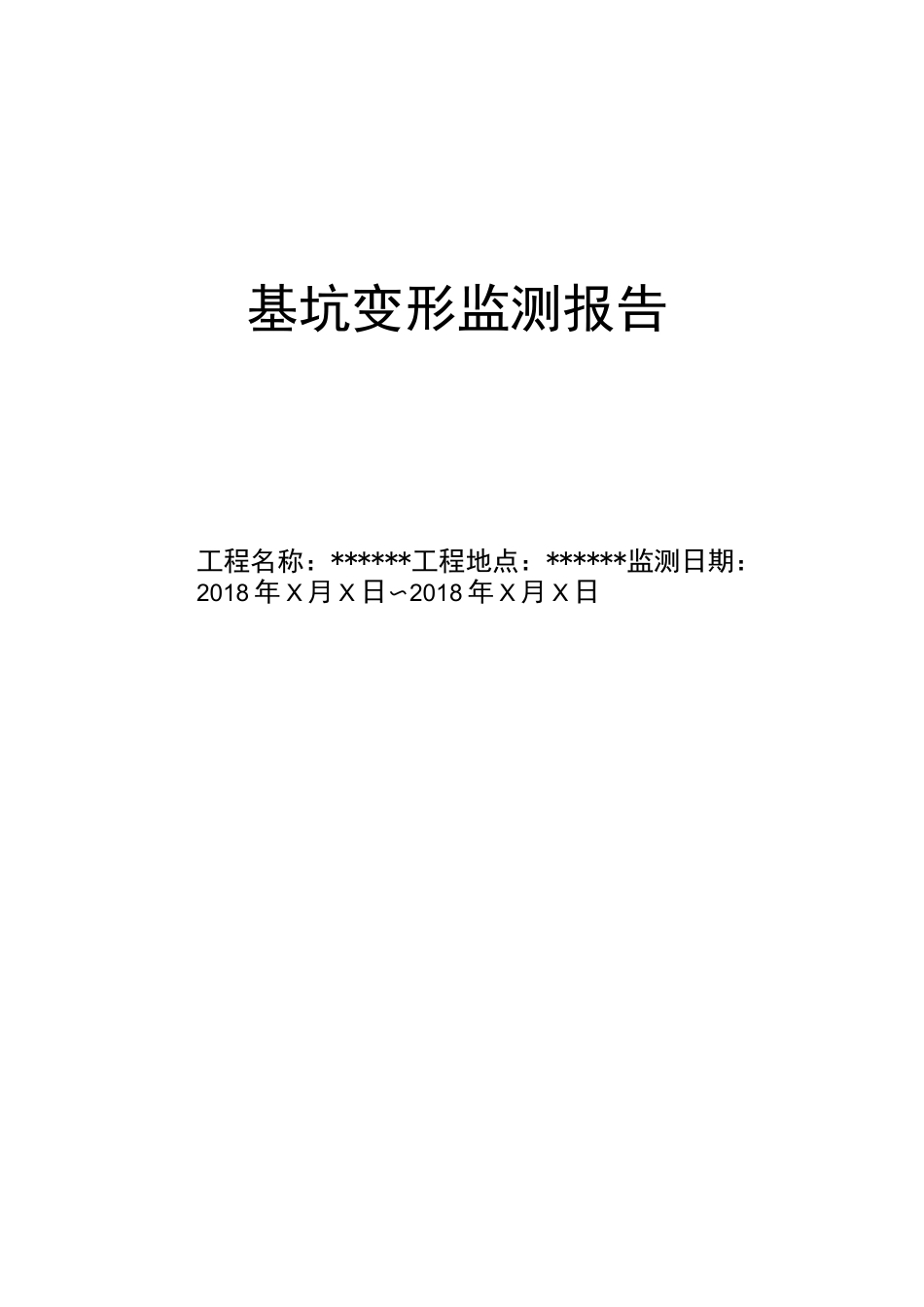

基坑变形监测报告2018年10月基坑变形监测报告工程名称：******工程地点：******监测日期：2018年X月X日〜2018年X月X日MbI>s^肆沛->河5c7k^o肆沛->河5c7k^o肆沛->河5c7k^。cv,匿^^木*口営>>>f弄ffl肆沛->河5c7k^o肆沛->河5c7k^o肆沛->河5c7k^o肆沛->河5c7k^o肆沛I>河5c7k^o工程概况工程场地地处*******，北池一路西首路南侧，文昌馨苑居住区西侧。拟建*****及地下车库概况如下：表1工程概况建筑物名称地上/地层下数高度基础尺寸(m2)基底标高场地、整平标高深度****11/2约3566.55X13.2083.287.93.9****11/2约3566.55X13.2083.287.1-88.33.9-5.0****0/153X383.287.93.9基坑平面尺寸：89.1m(东西最大尺寸)X80.1m(南北最大尺寸)基坑支护深度：3.9-5.0m二、监测依据1.《建筑地基基础设计规范》(GB5007-2002)。2.《建筑基坑工程监测技术规范》(GB50497-2009)。3.《工程测量规范》(GB50026-2007)。4.《建筑变形测量规程》(JGJ/T8-2016)。5.基坑支护方案、施工方案。三、监测内容1.基坑顶部竖向位移；2.基坑顶部水平位移；3.基坑周边地表竖向位移4.基坑周边地表裂缝；5.周边临时建筑物裂缝；6.地下水位；四、监测点布置和监测方法4.1监测点布置4.1.1监测点位的选择基坑变形观测点设立在基坑坡度边缘处，首次开挖共计布设观测点23个（其中基坑监测点*个，编号J1-J*;原有建筑物*个，编号Y1-Y*）;详见基坑监测点布设示意图。4.1.2监测点的埋设观测点标志按照《工程测量规范》中的附录B.2.3—、二级平面控制点标石埋设，也可采用相当于下图规格的其他标志。标志规格如下：v图1监测点标志4.2监测方法1.现场巡检等级视线长度前后视距差前后视距差累计视线高度一级W30W0.7W1.0$0.3表4水准观测的限差(mm)(1)支护机构支护结构成型质量；边坡有无塌陷、裂缝及滑移；基坑有无涌土、流沙、管涌。(2)施工工况开挖后暴露的土质情况与岩土勘察报告有无异样；基坑开挖分层高度、开挖分段长度是否与设计一致，有无超深、超长开挖；基坑场地地表水排放状况是否正常；基坑周围地面堆载是否超载情况。(3)周边环境邻近基坑及建(构)筑物、地下设施、道路及地表有无裂缝出现。(4)监测设施水准基点、变形监测点有无破坏现象；有无影响观测工作的障碍物。2.坡顶沉降、周围地表沉降监测本次沉降观测采用几何水准测量方法，各项精度要求如下：表3水准观测的视线长度、前后视距和视线高度(m)等级基辅分划读数之差基辅分划所测高差之差往返较差及附合或环线闭合差单程双测站所测高差较差检测已测测段高差之差一级0.30.5W0.3亦W0.2W0.45丽二级0.50.7W1.0亦W0.7丽WH，n注：n为测站数使用的水准仪、水准标尺，项目开始前和进行中应按要求定期进行检验。在仪器呈像清晰和稳定的条件下进行观测，不得在日出后或日出前约半小时、太阳中天前后、风力大于四级、气温突变时以及标尺分划线的呈像跳动而难以照准时进行观测。作业中应经常对水准仪i角及水准尺的水准器进行检查，每测段往返测的测站数均应为偶数,在同一测站上观测时不得两次调焦。观测时应同时记录气象条件。对各周期观测过程中发现的点位变动迹象、地质地貌异常、附近建筑物基础和墙体裂缝等情况，应做好记录，并画好草图。本次沉降观测水准基点的联测按一级水准测量进行，采用DSZ2级水准仪配合铟瓦合金标尺光学测微法往返测定高差。观测时，往测奇数站的观测顺序为后-前-前-后，偶数站的观测顺序为前-后-后-前；返测时，奇偶测站的观测顺序与往测偶奇测站的观测顺序相同。沉降观测点的观测按二级水准单程观测，采用DSZ2级水准仪配合因瓦标尺光学测微法往返测定高差。实际进行中可根据水准基点与观测点之间的相对位置关系及楼体的具体位置将路线布设成附合或闭合路线。3.坡顶水平位移监测位移观测拟采用2种方法进行，即视准线法和极坐标法，两种观测方法对相同点位进行观测，相互检核，得出正确结论。变形等级相邻基准点的点位中误差（mm）平均边长（m）测角中误差（〃）最弱边相对中误差备注二等±3.0W150±1.8W1/70000①极坐标法表5观测技术指标观测要求：水平位移的监测网，采用独立坐标系统，一次布网；控制点宜采用强制归心装置的观测墩，照准点宜采用强制对中装...
