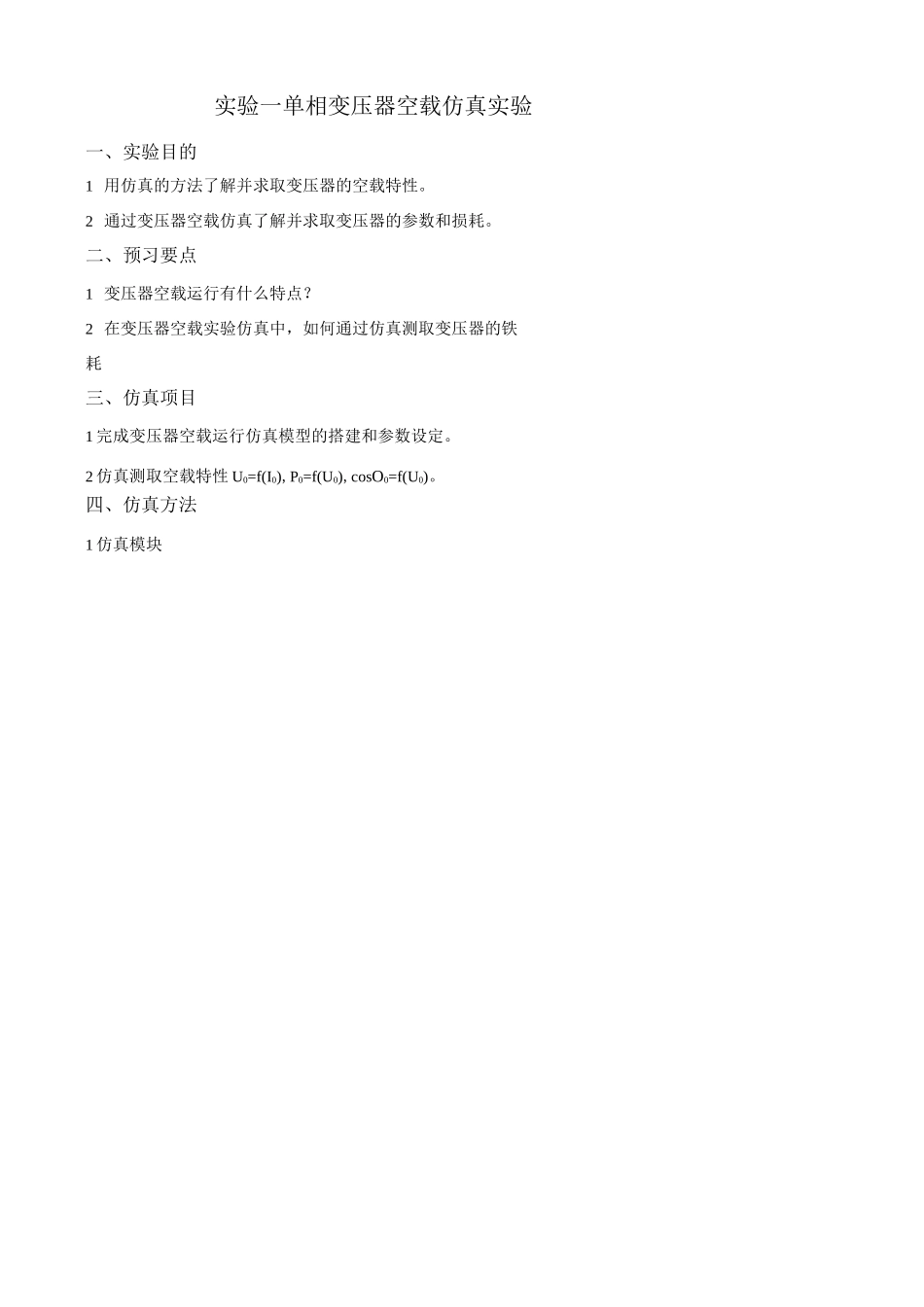

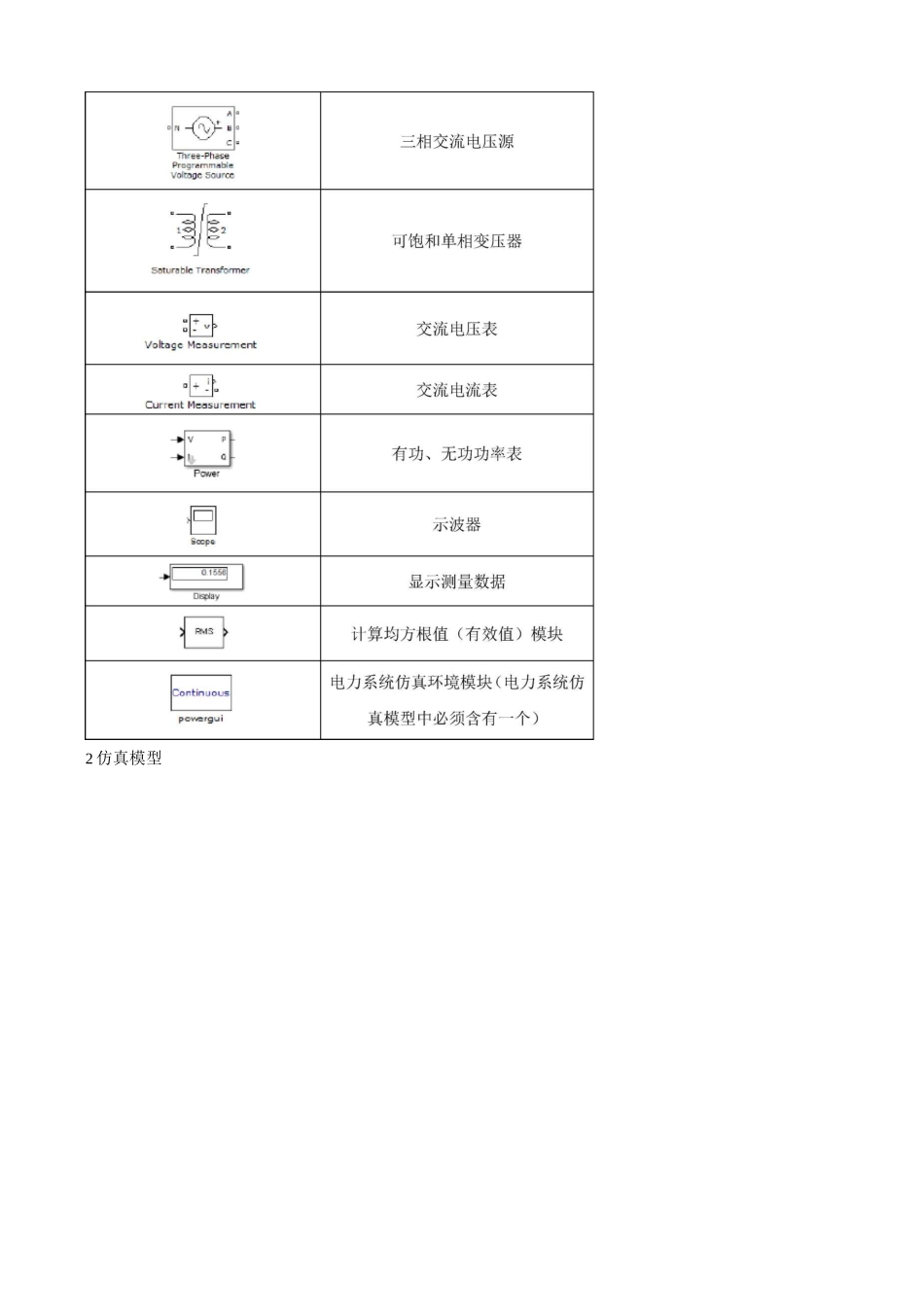

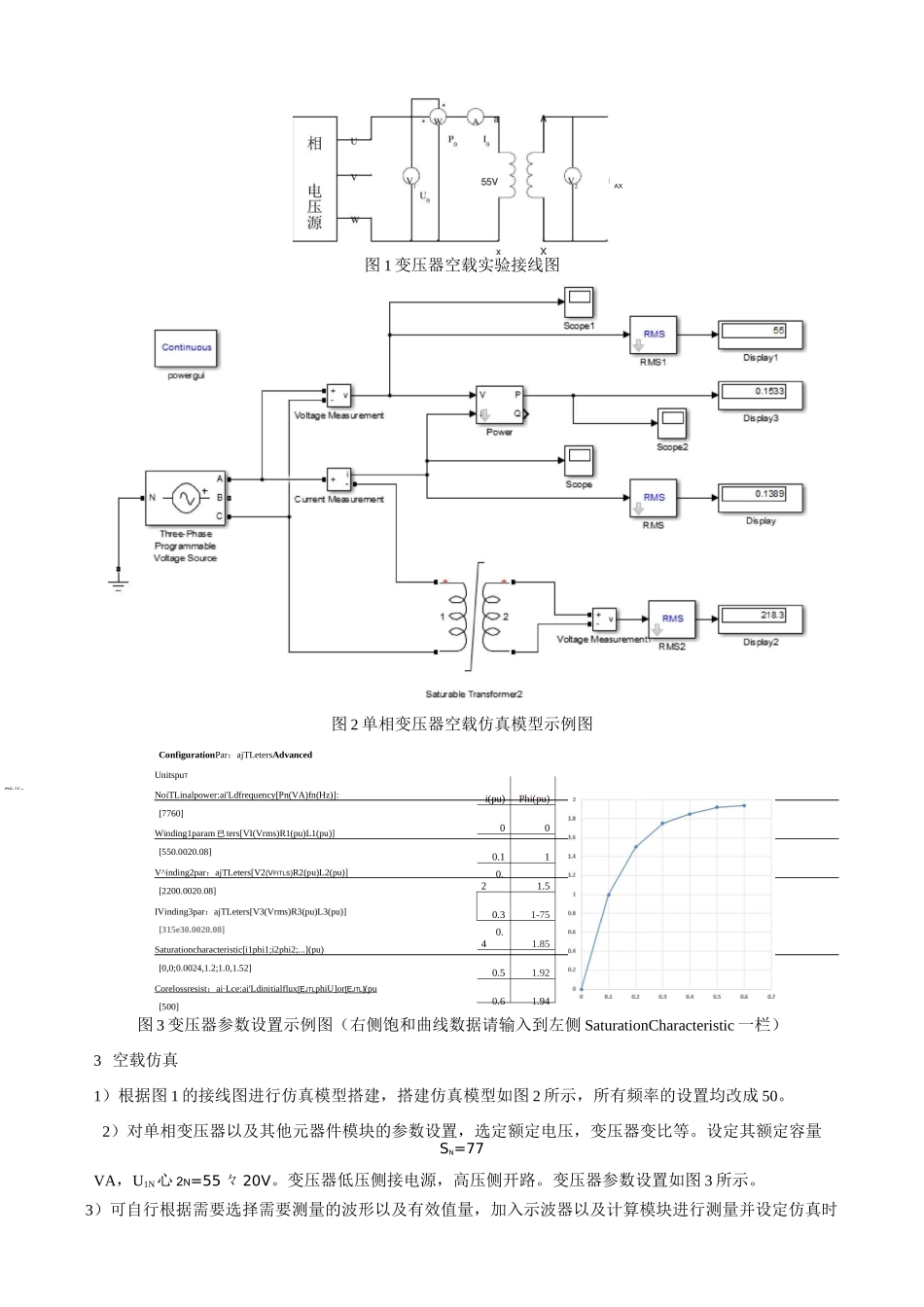

实验一单相变压器空载仿真实验一、实验目的1用仿真的方法了解并求取变压器的空载特性。2通过变压器空载仿真了解并求取变压器的参数和损耗。二、预习要点1变压器空载运行有什么特点？2在变压器空载实验仿真中，如何通过仿真测取变压器的铁耗三、仿真项目1完成变压器空载运行仿真模型的搭建和参数设定。2仿真测取空载特性U0=f(I0),P0=f(U0),cosO0=f(U0)。四、仿真方法1仿真模块2仿真模型i(pu)Phi(pu)000.110.21.50.31-750.41.850.51.920.61.94图1变压器空载实验接线图图2单相变压器空载仿真模型示例图ConfigurationPar：ajTLetersAdvancedUnitspuTNoiTLinalpower:ai'Ldfrequency[Pn(VA)fn(Hz)]:[7760]Winding1param已ters[VI(Vrms)R1(pu)L1(pu)][550.0020.08]V^inding2par：ajTLeters[V2(VFITLS)R2(pu)L2(pu)][2200.0020.08]IVinding3par：ajTLeters[V3(Vrms)R3(pu)L3(pu)][315e30.0020.08]Saturationcharacteristic[i1phi1;i2phi2;...](pu)[0,0;0.0024,1.2;1.0,1.52]Corelossresist：ai_Lce:ai'Ldinitialflux[EJTLphiU]or[EJTL](pu[500]图3变压器参数设置示例图（右侧饱和曲线数据请输入到左侧SaturationCharacteristic一栏）3空载仿真1）根据图1的接线图进行仿真模型搭建，搭建仿真模型如图2所示，所有频率的设置均改成50。2）对单相变压器以及其他元器件模块的参数设置，选定额定电压，变压器变比等。设定其额定容量SN=77VA，U1N心2N=55々20V。变压器低压侧接电源，高压侧开路。变压器参数设置如图3所示。3）可自行根据需要选择需要测量的波形以及有效值量，加入示波器以及计算模块进行测量并设定仿真时Phi(pAX间。4）调节电压源电压，调节范围在（1.25〜0.2）UN范围内，测取变压器的U0,I0，P0，cos%以及二次侧电压UAX等数据。5）测取数据时，在额定电压附近侧的点较密，共测取10组数据记录于下表。表1空载实验数据序号实验数据U°(V)I0(A)P0(W)UAX(V)12345678910五、实验报告1.完成表12.绘制U0-I0特性曲线3.计算变压器变比4.计算低压侧的励磁参数实验二单相变压器短路仿真实验一、实验目的1用仿真的方法了解并求取变压器的短路特性。2通过变压器短路仿真了解并求取变压器的参数和损耗。二、预习要点1变压器短路运行有什么特点？2在变压器短路实验仿真中，如何通过仿真测取变压器的铜耗三、仿真项目1完成变压器短路运行仿真模型的搭建和参数设定。2仿真测取短路特性UK=f(IK)，PK=f(UK)，cosOK=f(UK)。四、仿真方法1仿真模块2仿真模型[7760]Winding1param已ters[VI(Vrms)R1(pu)L1(pu)][550.0020.08]V^inding2par：ajTLeters[V2(VFITLS)R2(pu)L2(pu)][2200.0020.08]IVinding3par：ajTLeters[V3(Vrms)R3(pu)L3(pu)][315e30.0020.08]Saturationcharacteristic[i1phi1;i2phi2;...](pu)[0,0:0.0024,1.2;1.0,1.52]Corelossresist：ai_Lce:ai'Ldinitialflux[EJTLphiU]or[EJTL](pu图1变压器短路实验接线图[500]图3变压器参数设置示例图（右侧饱和曲线数据请输入到左侧SaturationCharacteristic一栏）3短路仿真1）根据图1的接线图进行仿真模型搭建。搭建仿真模型如图2所示。所有频率的设置均改成50。2）将三相变压器模块改为单相变压器，并进行变压器以及其他元器件模块的参数设置，选定额定电压变压器变比等。设定其额定容量SN=77VA，U心2N=55/220V,I/I2N=1.4/0.35V。变压器高压侧接电源,低压侧短路。变压器参数设置如图3所示。EE图2单相变压器短路仿真模型示例ConfigurationPar：ajTLetersAdvancedUnitspuNoiTLinalpower:ai'Ldfrequency[Pn(VA)fn(Hz)]:Phi(p序号UK(V)1234567实验数据IK（A）PK(W)3）可自行根据需要选择需要测量的波形以及有效值量，加入示波器以及计算模块进行测量并设定仿真时间。4）调节电压源电压，使得高压侧短路电流约等于1.1IN，然后逐次降低输入电压，减少短路电流，在（1.1〜0.2）IN范围内测取变压器的UK，IK，PK等数据。5）测取数据时，IK=IN点必须测，共测取6-7组数据记录于表1中。KN表1短路实验数据五、实验报告1、完成表12、绘制Uk-Ik特性曲线kk3、计算高压侧的短路参数实验三三相变压器的连接组一、实验目的1了解变压器的连接组。2用仿真的方法判别变压器的...
