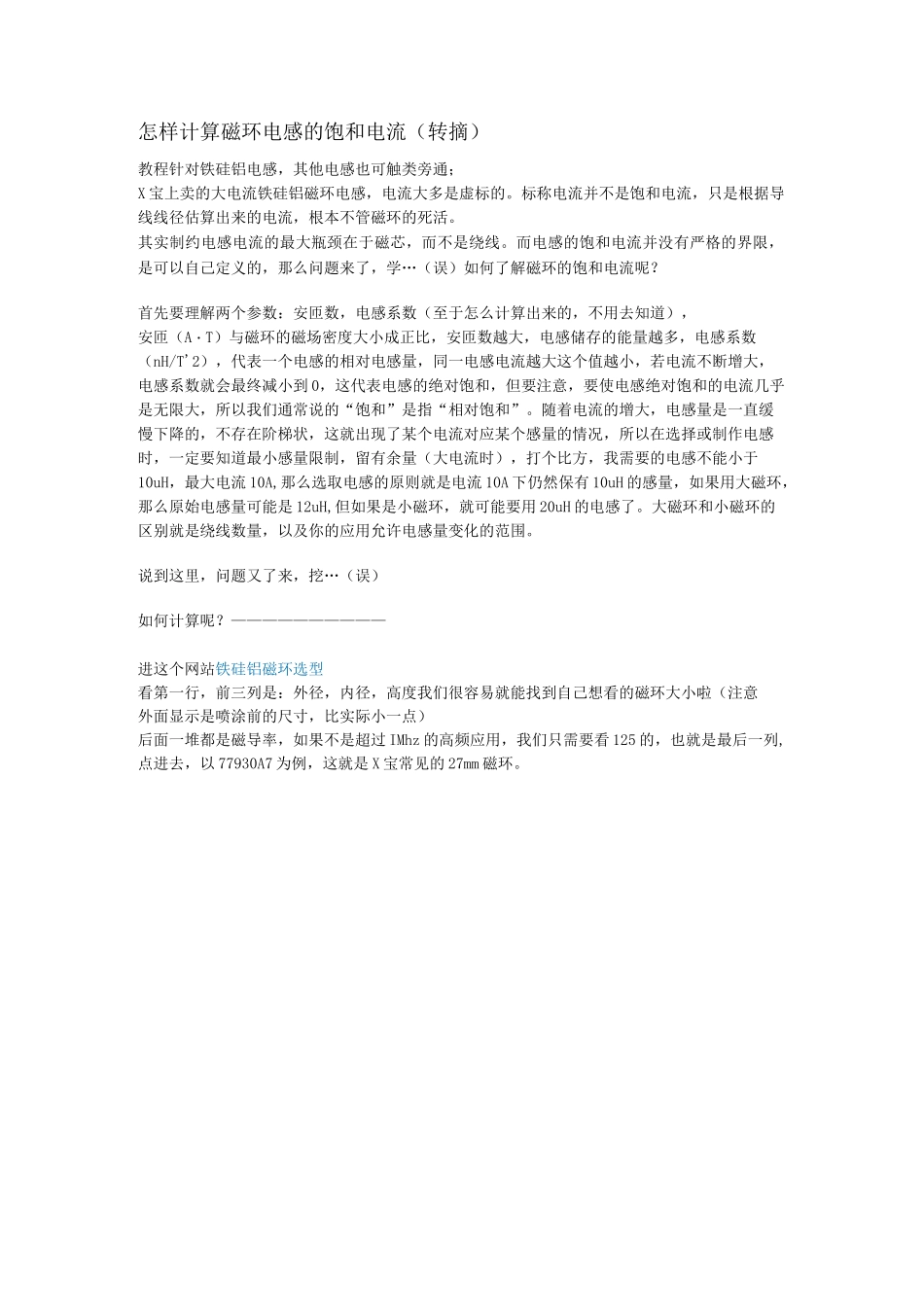

怎样计算磁环电感的饱和电流（转摘）教程针对铁硅铝电感，其他电感也可触类旁通；X宝上卖的大电流铁硅铝磁环电感，电流大多是虚标的。标称电流并不是饱和电流，只是根据导线线径估算出来的电流，根本不管磁环的死活。其实制约电感电流的最大瓶颈在于磁芯，而不是绕线。而电感的饱和电流并没有严格的界限，是可以自己定义的，那么问题来了，学…（误）如何了解磁环的饱和电流呢？首先要理解两个参数：安匝数，电感系数（至于怎么计算出来的，不用去知道），安匝（A・T）与磁环的磁场密度大小成正比，安匝数越大，电感储存的能量越多，电感系数（nH/T'2），代表一个电感的相对电感量，同一电感电流越大这个值越小，若电流不断增大，电感系数就会最终减小到0，这代表电感的绝对饱和，但要注意，要使电感绝对饱和的电流几乎是无限大，所以我们通常说的“饱和”是指“相对饱和”。随着电流的增大，电感量是一直缓慢下降的，不存在阶梯状，这就出现了某个电流对应某个感量的情况，所以在选择或制作电感时，一定要知道最小感量限制，留有余量（大电流时），打个比方，我需要的电感不能小于10uH，最大电流10A,那么选取电感的原则就是电流10A下仍然保有10uH的感量，如果用大磁环，那么原始电感量可能是12uH,但如果是小磁环，就可能要用20uH的电感了。大磁环和小磁环的区别就是绕线数量，以及你的应用允许电感量变化的范围。说到这里，问题又了来，挖…（误）如何计算呢？——————————进这个网站铁硅铝磁环选型看第一行，前三列是：外径，内径，高度我们很容易就能找到自己想看的磁环大小啦（注意外面显示是喷涂前的尺寸，比实际小一点）后面一堆都是磁导率，如果不是超过IMhz的高频应用，我们只需要看125的，也就是最后一列,点进去，以77930A7为例，这就是X宝常见的27mm磁环。喷涂前尺寸：喷涂后尺寸：外栓A：36.9non外径A：3Tr7nax14.7naa内j^B：14.Imin厚度C：II.3IHJTH用度OI2.0DHKTypicalDCBiasPerformance1C01402000珂G0402DO510077930A700T7530A7,材丽：铁砒铝，顔色：黑色；导磁率：125u?电感系数罷：1骑+卿nH/T?详细巷数请训览却站"沖3：\m铁E堀锻芯卽;旳前门由.汽卷竝抑艺书FDF交档I点进去下面的链接，弹出一个文档不用看别的，只看最后一个图Re\jisi3n呂加2C14纵轴是电感系数，横轴是安匝数电感系数相关计算（单位nH），以上面电感为例，最大电感系数约1571,由电感量算匝数，如需要22uh，乘以1000再除以157，再开方就是你要的匝数。2,由匝数推算电感量，匝数平方*157/1000就是感量。注意：以上是理想情况，或小电流，所以电感系数的取值是最大值。重点是大电流应用：157的电感系数可以说是电流趋近于0才有这么高，哪怕增加一点电流，系数就变小了，导致电感量减小。2电感的）案例1：标称47uH8A用的17mm磁环对应的美磁77120A7留意图上50%和80%两条线，这两条线就是为了大电流应用而设的！1,先以80%线来算，对应电感系数126，如果需要10uH，匝数是10000/126开方心9所以绕9砸，那么看看现在能过多少电流：80%对应的安匝是87左右，87/9得到9.6A那么9.6A代表电感饱和了吗？N0,是指电流达到9.6A的时候，感量恰好是10uH。所以，如果你的应用允许电感下降到8uH，那就请以8uH计算匝数。如果你的应用不允许电感下降到10uH以下，那9.6A就是这个电感的饱和电流，所以饱和电流只能是相对而言，不同应用就会有不同的界定。回到该例子，绕了9的匝电感空载感量会是多少呢——9'2*157/1000=12.7uH,用仪器测出来的就是这个值。2,以50%线来算，这个值可以最大限度地利用磁芯，但要用在对感量不敏感的地方如Buck或Boost,千万别用在谐振上。图中对应系数约79,同样需要10uH的匝数是10000/79开方=11.25，这里出现小数，要进还是舍？可以先反向演算一下，若绕11匝，感量为1「2*79/1000=9.56uH，还是能接受的，所以定为11匝。50%对应安匝数为200,电流200/11~18.2A增大了近两倍，同一个磁环，只是匝数不同。但是为了大电流，我们必须牺牲2样东西，一是初始电感量达到了1「2*157=19uH二是铜线能不能绕得下，受这两样制约，所以一般不会用比50%更低的系数。所以使用磁环时最好看图计算，不同的磁环尺寸...
