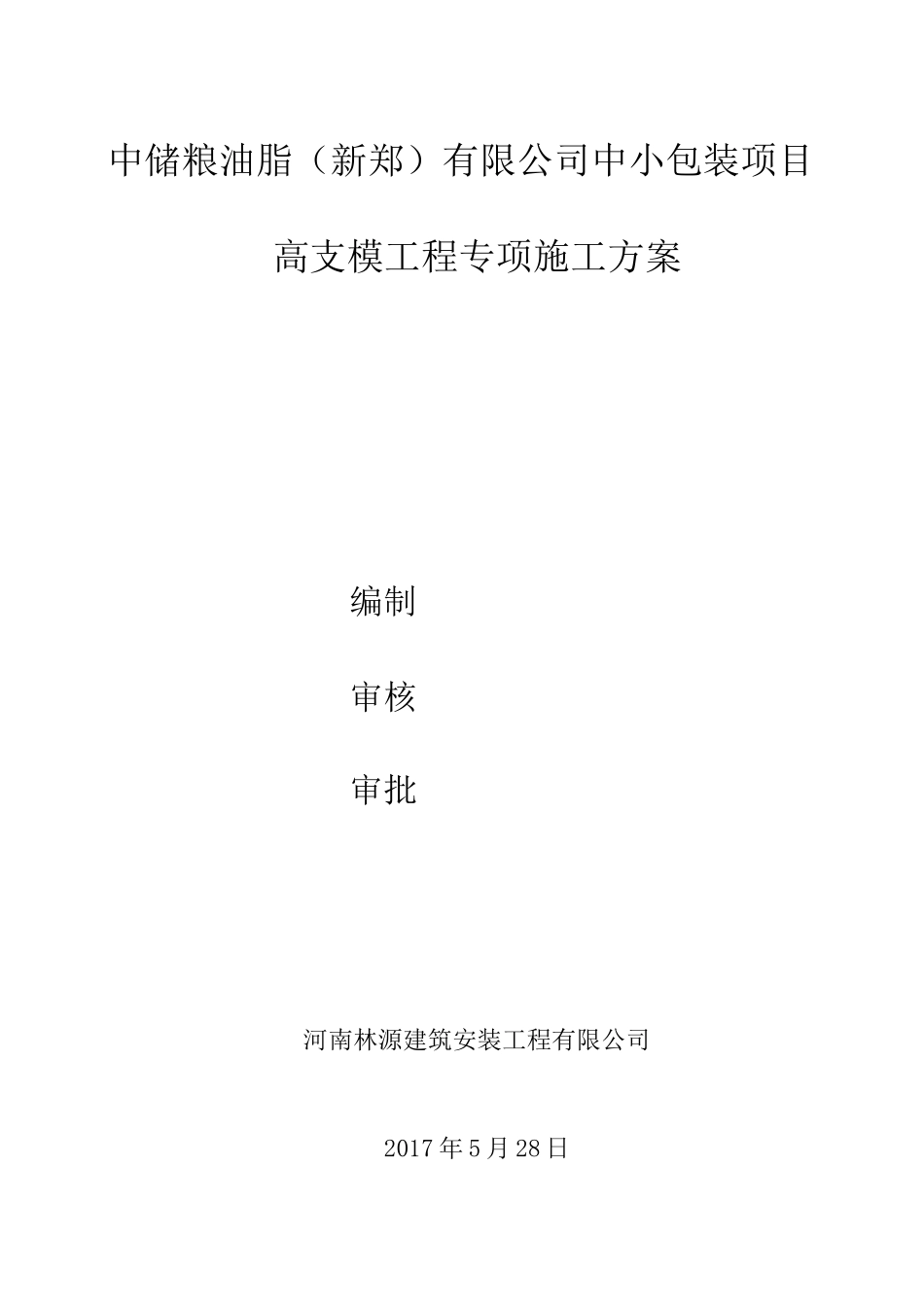

中储粮油脂（新郑）有限公司中小包装项目高支模工程专项施工方案编制审核审批河南林源建筑安装工程有限公司2017年5月28日中储粮油脂（新郑）有限公司中小包装项目高支模施工方案河南林源建筑安装工程有限公司3目录中储粮油脂(新郑)有限公司中小包装项目高支模施工方案河南林源建筑安装工程有限公司2中储粮油脂（新郑）有限公司中小包装项目高支模施工方案河南林源建筑安装工程有限公司31、高支模的位置本工程高支模的位置如下：本工程高支模主要是在一层，板厚120mm,KL2、KL3、KL4梁高800mm，其余KL均为700、600，次梁、连梁400mm、500mm左右不等，梁宽250mm、300mm不等，瓶胚预留区梁支模高度在8.62m和8.82m之间。2、高支模材料要求本工程高支模施工部分全部采用钢管脚手架（扣件式）搭设支撑体系，选用钢管和30X70方木作为背楞方木，12厚胶合板作为模板。钢管规格全部为标准件①48X2.5mm。立杆顶端高度调节用可调支托。A、钢管（外径48mm，壁厚2.5mm）及扣件，严禁使用有弯曲、锈蚀、压扁、裂缝的钢管；严禁使用有脆裂、变形、滑形的扣件。扣件表面须作防锈处理，保证扣件的活动部分能灵活转动，当扣件夹紧钢管时，开口处的最小距离不小于5mm。B、顶托必须逐个检查，对存在螺栓滑丝等现象的一律不得使用。方木开裂破损的一律不得使用。C、对高支模中使用的胶合板、方木、钢管等材料，使用过一定周期不能确保符合原有力学性能的情况下，要选样做破坏性力学试验，确定能够满足使用承载要求。D、高支模位置及其它尺寸一览表高支模各位置梁、板、柱等最大截面尺寸及高支模高度对应表见下表：扫地杆。E、横、纵方向剪刀撑每隔3排立杆必须全立面设置剪刀撑，且剪刀撑度数为45°C〜60°C，剪刀撑应与立杆用扣件可靠连接。F、水平剪刀撑应每隔3排立杆从顶层开始向下每隔2步设置一道并且满搭（横、纵方向），且剪刀撑度数为45°C〜60°C,剪刀撑应与立杆用扣件可靠中储粮油脂(新郑)有限公司中小包装项目高支模施工方案河南林源建筑安装工程有限公司4连接。2、其他构造要求：A、在安装模板时，底模其边端部离支撑立杆的悬挑长度不得大于100mm。B、平台模底模的搁置要利用木枋的窄边，并把水平拼缝搁置在木枋上。C、对于跨度L$4m的板要求支模时跨中起拱L/400。柱高支模要求柱支模高度同梁底板高，柱根部到梁底。1、柱加固：柱模板的施工工艺为：a、根据柱子截面配置柱模板，模板上涂刷脱模隔离剂。b、立柱面模板钉竖向楞木方（间距100mm）。c、水平方向布置1〜3根①12对拉螺杆（间距300mm），螺杆竖向间距400mm，首排距地200mm。d、用①48X2.5短钢管两根并排形成抱箍加固。e、四周用外穿螺杆加固。对拉螺杆的根数、直径及间距以及背楞方木间距等均不得小于方案给定参数，避免出现安全事故。2、墙水平加固：墙水平加固必须采用钢管形成撑拉体系对柱形成独立的水平加固系统（应与梁板满堂支撑体系隔离）。墙水平加固及竖向支撑如下图：中储粮油脂（新郑）有限公司中小包装项目高支模施工方案河南林源建筑安装工程有限公司5针对中小包装车间砼浇筑，由于高度较高，保证砼浇筑的质量。分段浇筑，两次浇筑，第一次柱支模到墙标高3.97米处，浇筑高度为3.97米，最后一次浇筑到成型砼浇筑注意如下事项：a、由于墙底部压力随砼浇筑速度加快，压力增加很快，砼浇筑速度不得大于2米/小时（柱加固参数按照2米/小时进行计算设计）。b、砼浇筑时必须每根柱同时浇筑，禁止单根柱一次浇筑到位，以控制浇筑速度，并且保证柱整体水平支撑的稳定性。c、砼浇筑前必须对支撑体系仔细验收，确保万无一失后方可进行。四、高支模计算设计书A.立杆间必须按步距满设双向水平杆，确保两方向中足够的设计刚度；B.梁和楼板荷载相差较大时，可以采用不同的立杆间距。1．立杆步距的设计A.当架体构造荷载在立杆不同高度轴力变化不大时，可以采用等步距设中储粮油脂(新郑)有限公司中小包装项目高支模施工方案河南林源建筑安装工程有限公司6置；B.当中部有加强层或支架很高，轴力沿高度分布变化较大，可采用下小上大的变步距设置；2．整体性构造层设计A.单水平加强层可以每4米沿水平结构层设置水平斜杆或剪刀撑，并须与立杆连接...
