节能施工方案及技术措施VIP免费

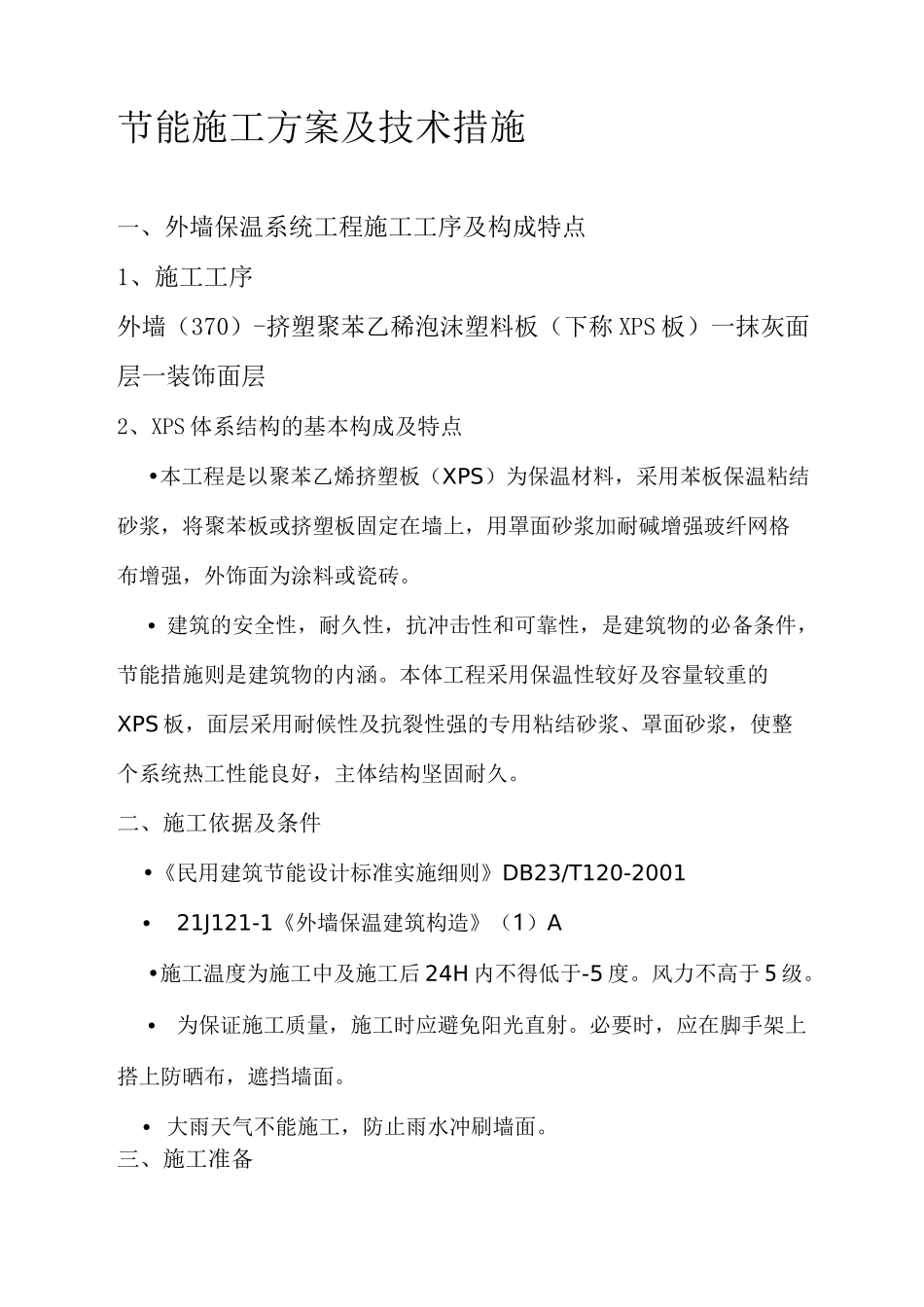

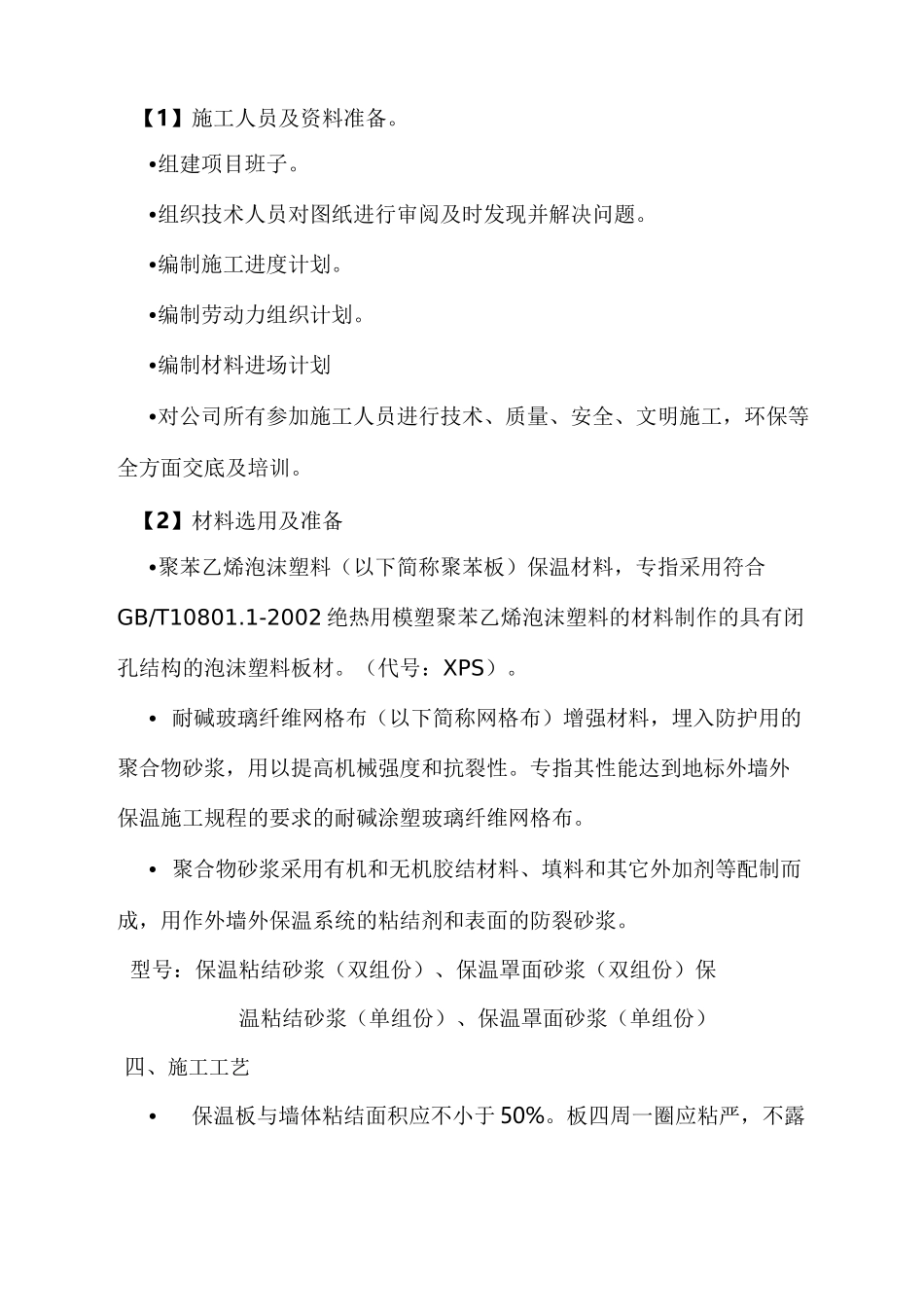

节能施工方案及技术措施一、外墙保温系统工程施工工序及构成特点1、施工工序外墙（370）-挤塑聚苯乙稀泡沫塑料板（下称XPS板）一抹灰面层一装饰面层2、XPS体系结构的基本构成及特点•本工程是以聚苯乙烯挤塑板（XPS）为保温材料，采用苯板保温粘结砂浆，将聚苯板或挤塑板固定在墙上，用罩面砂浆加耐碱增强玻纤网格布增强，外饰面为涂料或瓷砖。•建筑的安全性，耐久性，抗冲击性和可靠性，是建筑物的必备条件，节能措施则是建筑物的内涵。本体工程采用保温性较好及容量较重的XPS板，面层采用耐候性及抗裂性强的专用粘结砂浆、罩面砂浆，使整个系统热工性能良好，主体结构坚固耐久。二、施工依据及条件•《民用建筑节能设计标准实施细则》DB23/T120-2001•21J121-1《外墙保温建筑构造》（1）A•施工温度为施工中及施工后24H内不得低于-5度。风力不高于5级。•为保证施工质量，施工时应避免阳光直射。必要时，应在脚手架上搭上防晒布，遮挡墙面。•大雨天气不能施工，防止雨水冲刷墙面。三、施工准备【1】施工人员及资料准备。•组建项目班子。•组织技术人员对图纸进行审阅及时发现并解决问题。•编制施工进度计划。•编制劳动力组织计划。•编制材料进场计划•对公司所有参加施工人员进行技术、质量、安全、文明施工，环保等全方面交底及培训。【2】材料选用及准备•聚苯乙烯泡沫塑料（以下简称聚苯板）保温材料，专指采用符合GB/T10801.1-2002绝热用模塑聚苯乙烯泡沫塑料的材料制作的具有闭孔结构的泡沫塑料板材。（代号：XPS）。•耐碱玻璃纤维网格布（以下简称网格布）增强材料，埋入防护用的聚合物砂浆，用以提高机械强度和抗裂性。专指其性能达到地标外墙外保温施工规程的要求的耐碱涂塑玻璃纤维网格布。•聚合物砂浆采用有机和无机胶结材料、填料和其它外加剂等配制而成，用作外墙外保温系统的粘结剂和表面的防裂砂浆。型号：保温粘结砂浆（双组份）、保温罩面砂浆（双组份）保温粘结砂浆（单组份）、保温罩面砂浆（单组份）四、施工工艺•保温板与墙体粘结面积应不小于50%。板四周一圈应粘严，不露〔—外饰面」「77閑「啦喉；〕-瀚罰二.〔攜面层锻両妙嘉〕——-臭柳包废嫌蠢岡檜亟(掠麻层胳ffil蒙〕〔-敝裝怖经条二「-〔仃醐祎Sr臆恰」「〔缝，并严格保证粘结剂的抗拉抗剪强度。•聚苯板的密度应＞18kg/m3以增强聚苯板的抗压剪强度，但聚苯板的传热系数仍应SO.O42w/m2・k・•施工程序流程图根据工程进度及现场情况，可分单组双向或两组同向''流水”作业，即单组安装聚苯板由下到上施工，抹灰由上到下施工：双组粘钉聚苯板和抹灰均由下到上施工，常温施工时流水间隔12小时以上。•操作程序见下图：五、施工要点•基层处理：待做保温部位的墙体，要首先清理原墙面，剔凿部位用水泥砂浆找平，按现行外墙标准检测其平整及垂直度，用2米靠尺检查，最大偏差应小于4mm，超差部分应剔凿或用1：3水泥砂浆修理工补平整。•进行外保温施工时应彻底清理不能保证粘结强度的外墙面层（爆〔納站翻赳琥呼利塘布」「/■®枸想「按lg^~;皮、粉化、松动的装饰面层、出现裂缝空鼓的抹灰面层）修补缺陷，加固找平。•伸出墙面的（设备、管道）联结件已安装完毕，并保留外保温施工的余地。•门窗洞口经过验收，洞口尺寸位置达到设计的质量要求；门窗框或辅框应已立完。•弹控制线：根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。•挂基准线：在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。•配制粘结砂浆保温粘结砂浆（双组份），比例为粉料：乳液=4：1（重量比）保温粘结砂浆（单组份），比例为粉料：水=4.5：1（重量比）注：可从上述两种粘结砂浆中任选一种，使用方法相同，不同之处在保温粘结砂浆（双组份）是以乳液为释剂，不能加水；保温粘结砂浆（单组份）是以水为释剂，和至适合施工稠度即可。现以保温粘结砂浆（双组份）为例加以说明：保温粘结砂浆是双组份聚合物砂浆，比例为粉料：乳液=4：1（重量比）用手持式电动搅拌器，约搅拌5分钟，直到搅拌均匀，且稠度适...
