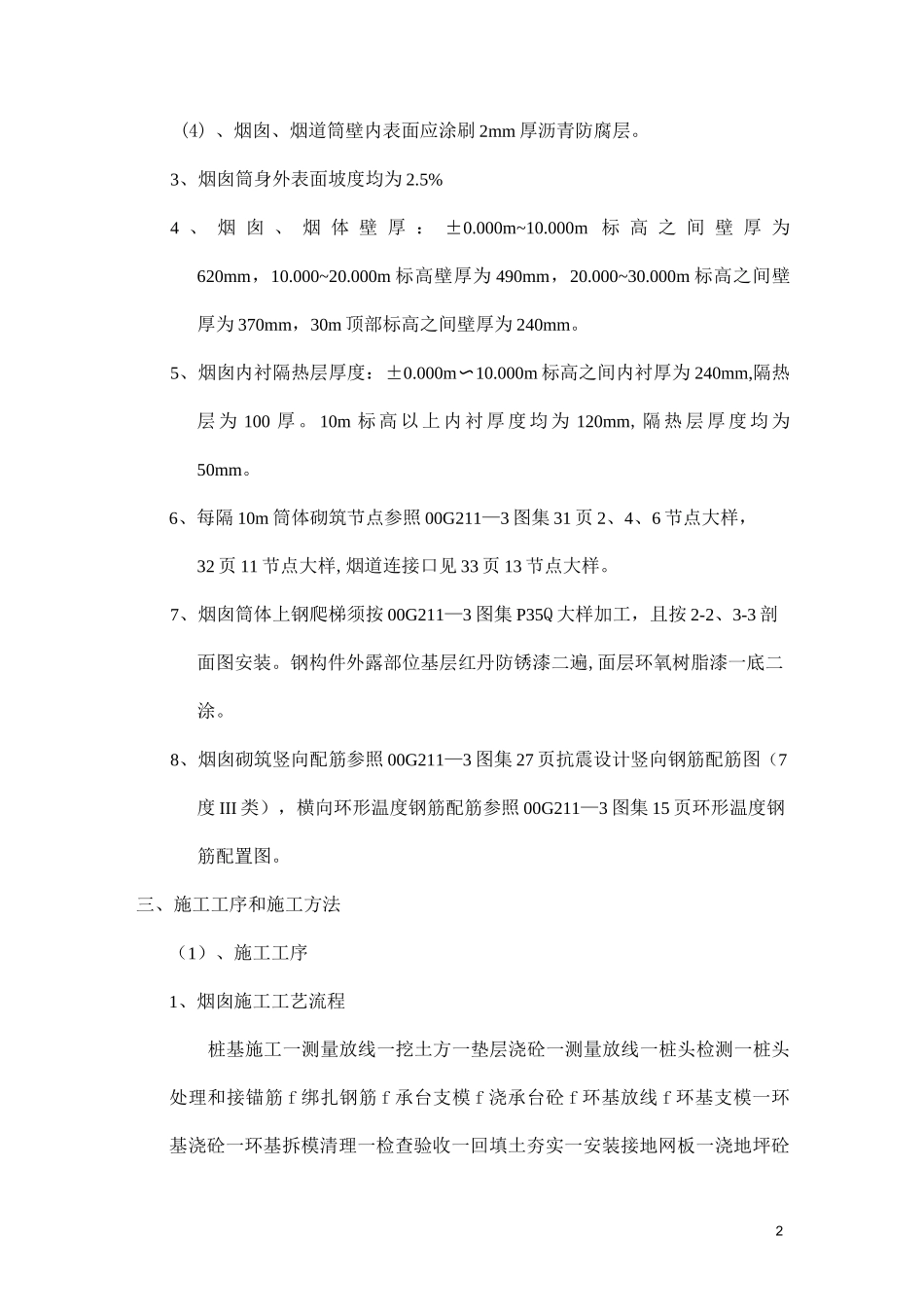

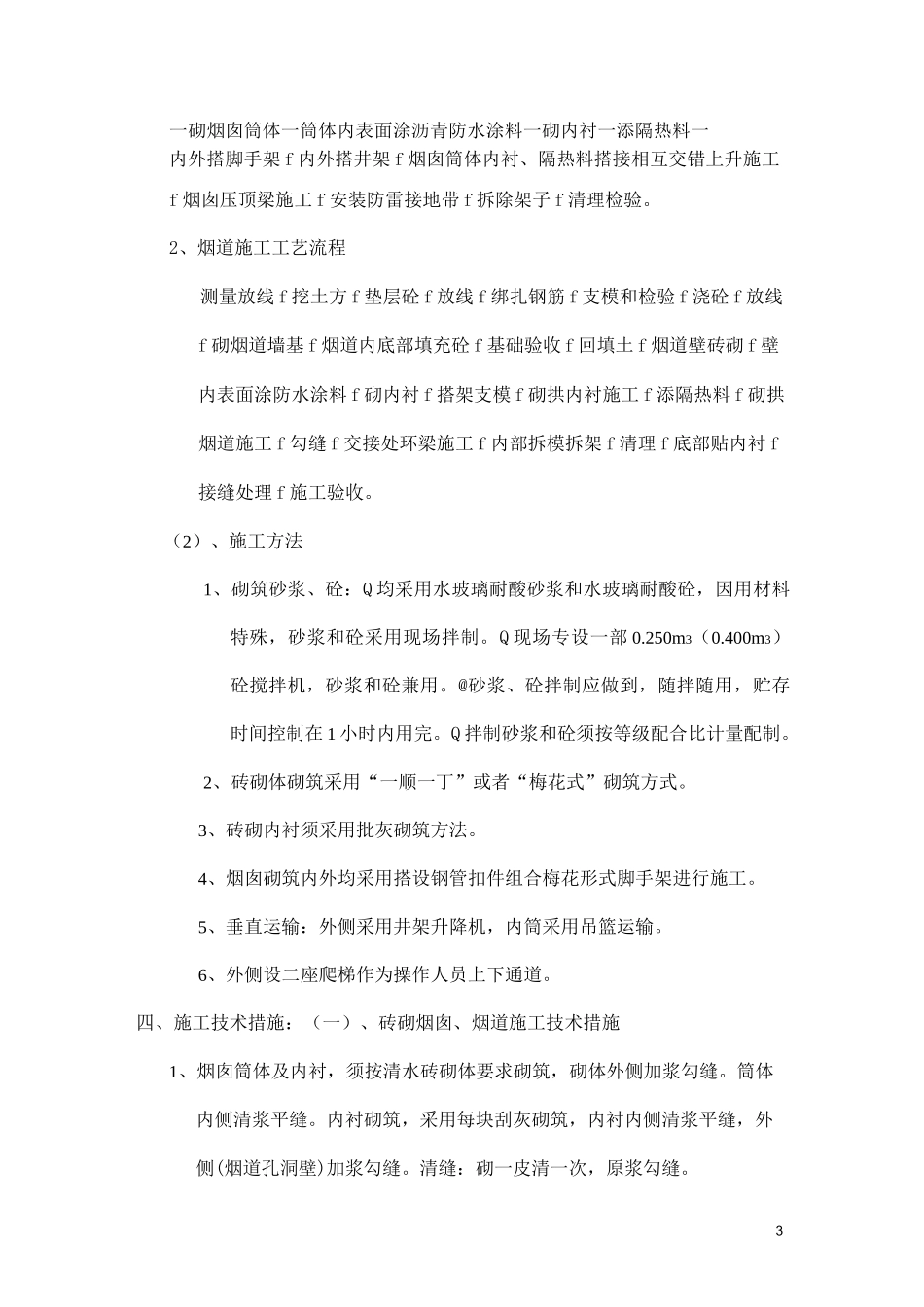

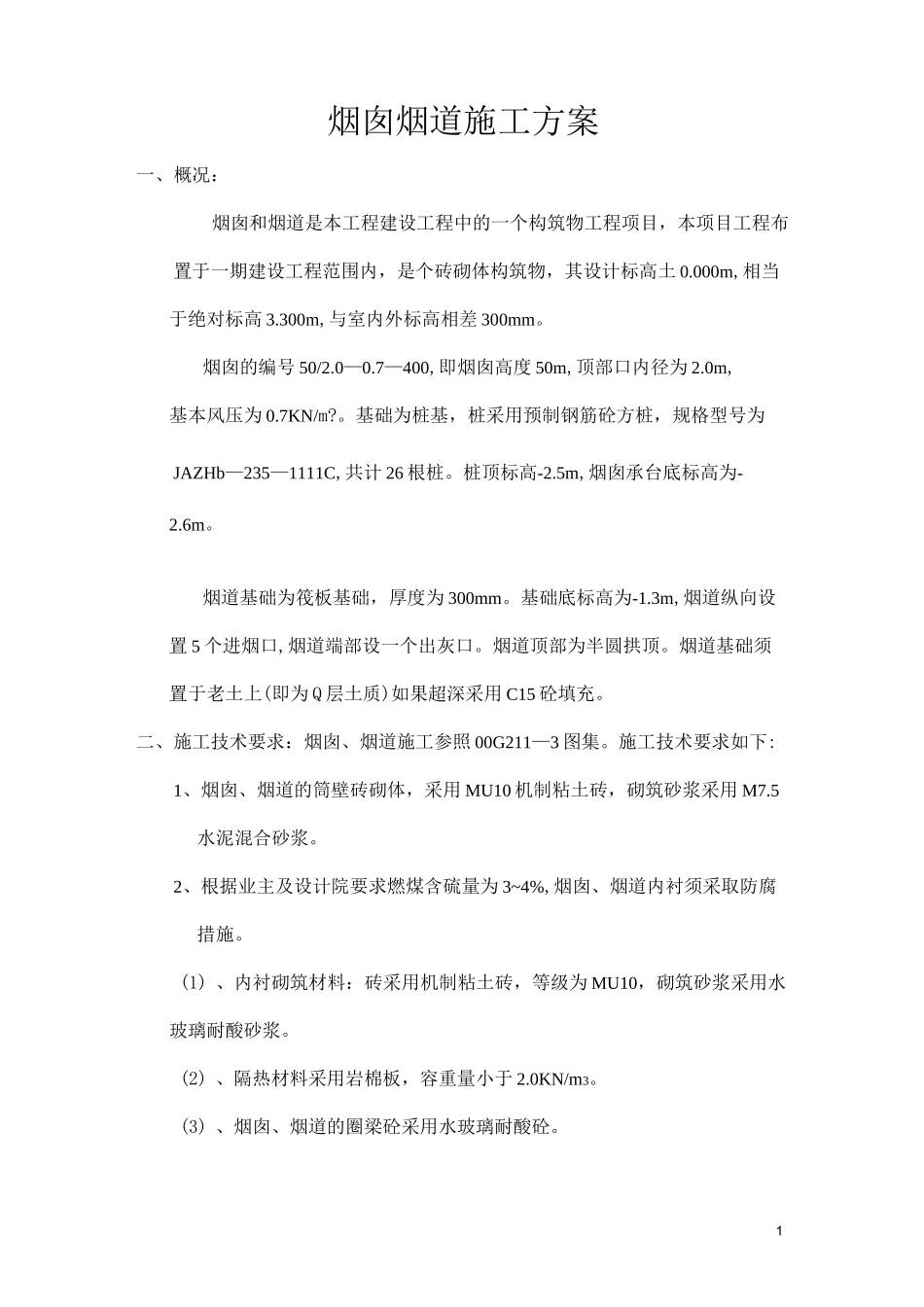

1烟囱烟道施工方案一、概况：烟囱和烟道是本工程建设工程中的一个构筑物工程项目，本项目工程布置于一期建设工程范围内，是个砖砌体构筑物，其设计标高土0.000m,相当于绝对标高3.300m,与室内外标高相差300mm。烟囱的编号50/2.0—0.7—400,即烟囱高度50m,顶部口内径为2.0m,基本风压为0.7KN/m?。基础为桩基，桩采用预制钢筋砼方桩，规格型号为JAZHb—235—1111C,共计26根桩。桩顶标高-2.5m,烟囱承台底标高为-2.6m。烟道基础为筏板基础，厚度为300mm。基础底标高为-1.3m,烟道纵向设置5个进烟口,烟道端部设一个出灰口。烟道顶部为半圆拱顶。烟道基础须置于老土上(即为Q层土质)如果超深采用C15砼填充。二、施工技术要求：烟囱、烟道施工参照00G211—3图集。施工技术要求如下:1、烟囱、烟道的筒壁砖砌体，采用MU10机制粘土砖，砌筑砂浆采用M7.5水泥混合砂浆。2、根据业主及设计院要求燃煤含硫量为3~4%,烟囱、烟道内衬须采取防腐措施。(1)、内衬砌筑材料：砖采用机制粘土砖，等级为MU10，砌筑砂浆采用水玻璃耐酸砂浆。(2)、隔热材料采用岩棉板，容重量小于2.0KN/m3。(3)、烟囱、烟道的圈梁砼采用水玻璃耐酸砼。2(4)、烟囱、烟道筒壁内表面应涂刷2mm厚沥青防腐层。3、烟囱筒身外表面坡度均为2.5%4、烟囱、烟体壁厚：±0.000m~10.000m标高之间壁厚为620mm，10.000~20.000m标高壁厚为490mm，20.000~30.000m标高之间壁厚为370mm，30m顶部标高之间壁厚为240mm。5、烟囱内衬隔热层厚度：±0.000m〜10.000m标高之间内衬厚为240mm,隔热层为100厚。10m标高以上内衬厚度均为120mm,隔热层厚度均为50mm。6、每隔10m筒体砌筑节点参照00G211—3图集31页2、4、6节点大样，32页11节点大样,烟道连接口见33页13节点大样。7、烟囱筒体上钢爬梯须按00G211—3图集P35Q大样加工，且按2-2、3-3剖面图安装。钢构件外露部位基层红丹防锈漆二遍,面层环氧树脂漆一底二涂。8、烟囱砌筑竖向配筋参照00G211—3图集27页抗震设计竖向钢筋配筋图（7度III类），横向环形温度钢筋配筋参照00G211—3图集15页环形温度钢筋配置图。三、施工工序和施工方法（1）、施工工序1、烟囱施工工艺流程桩基施工一测量放线一挖土方一垫层浇砼一测量放线一桩头检测一桩头处理和接锚筋f绑扎钢筋f承台支模f浇承台砼f环基放线f环基支模一环基浇砼一环基拆模清理一检查验收一回填土夯实一安装接地网板一浇地坪砼3一砌烟囱筒体一筒体内表面涂沥青防水涂料一砌内衬一添隔热料一内外搭脚手架f内外搭井架f烟囱筒体内衬、隔热料搭接相互交错上升施工f烟囱压顶梁施工f安装防雷接地带f拆除架子f清理检验。2、烟道施工工艺流程测量放线f挖土方f垫层砼f放线f绑扎钢筋f支模和检验f浇砼f放线f砌烟道墙基f烟道内底部填充砼f基础验收f回填土f烟道壁砖砌f壁内表面涂防水涂料f砌内衬f搭架支模f砌拱内衬施工f添隔热料f砌拱烟道施工f勾缝f交接处环梁施工f内部拆模拆架f清理f底部贴内衬f接缝处理f施工验收。（2）、施工方法1、砌筑砂浆、砼：Q均采用水玻璃耐酸砂浆和水玻璃耐酸砼，因用材料特殊，砂浆和砼采用现场拌制。Q现场专设一部0.250m3（0.400m3）砼搅拌机，砂浆和砼兼用。@砂浆、砼拌制应做到，随拌随用，贮存时间控制在1小时内用完。Q拌制砂浆和砼须按等级配合比计量配制。2、砖砌体砌筑采用“一顺一丁”或者“梅花式”砌筑方式。3、砖砌内衬须采用批灰砌筑方法。4、烟囱砌筑内外均采用搭设钢管扣件组合梅花形式脚手架进行施工。5、垂直运输：外侧采用井架升降机，内筒采用吊篮运输。6、外侧设二座爬梯作为操作人员上下通道。四、施工技术措施：（一）、砖砌烟囱、烟道施工技术措施1、烟囱筒体及内衬，须按清水砖砌体要求砌筑，砌体外侧加浆勾缝。筒体内侧清浆平缝。内衬砌筑，采用每块刮灰砌筑，内衬内侧清浆平缝，外侧(烟道孔洞壁)加浆勾缝。清缝：砌一皮清一次，原浆勾缝。42、烟囱、烟道及内衬砌筑砖缝需饱满，不允许有“瞎缝”和“透缝”。3、砖体砌筑灰缝厚度：水平灰缝厚度为10〜12mm,垂直灰缝厚度为12mm。内衬砌筑灰缝厚度为8〜10mm。4、筒体外侧、内侧均采用标准砖砌筑,或者在圆弧分段使用异形砖,弥补砌筑筒体时灰缝过大和过小甚至出现瞎缝的通病。...
