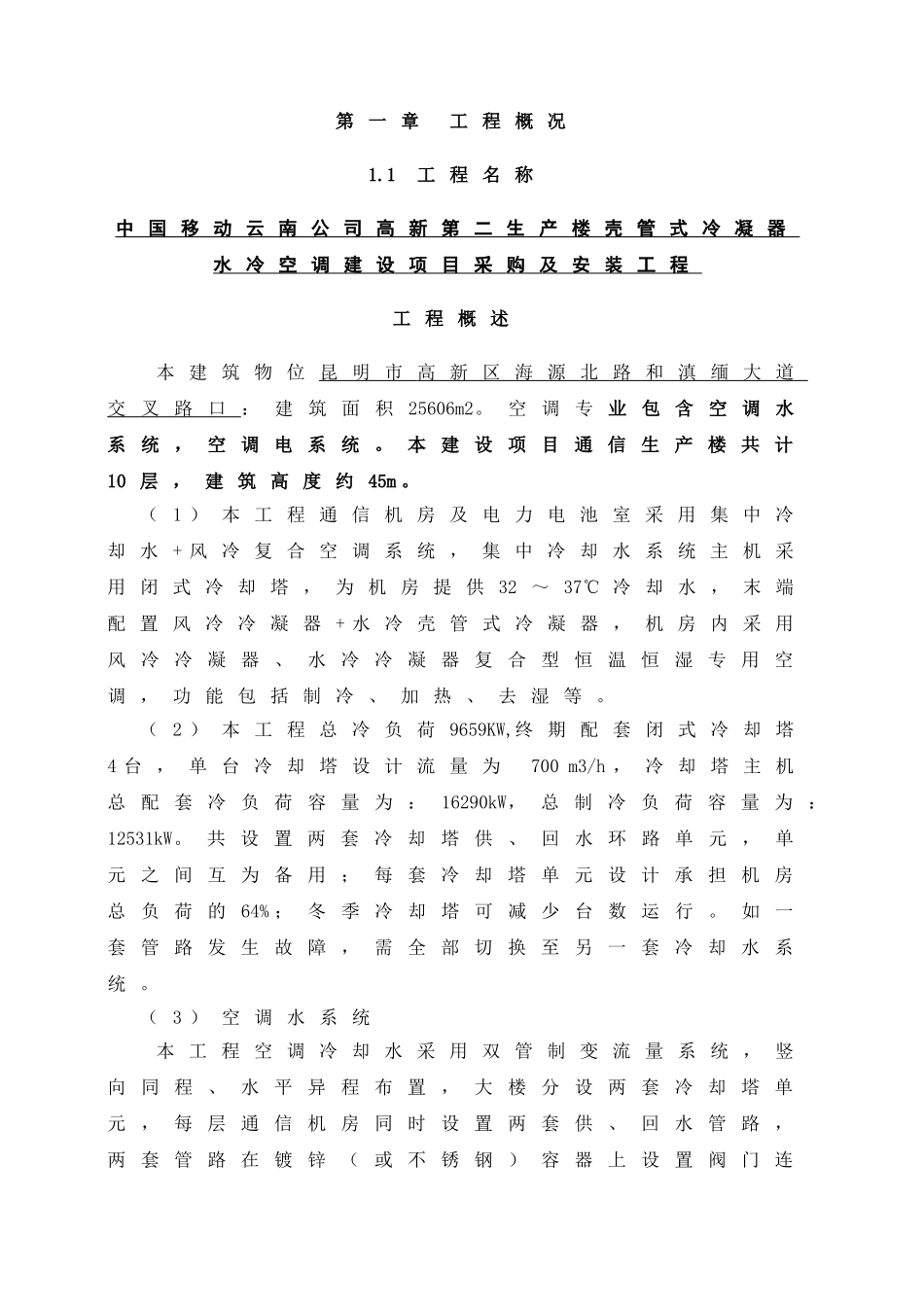

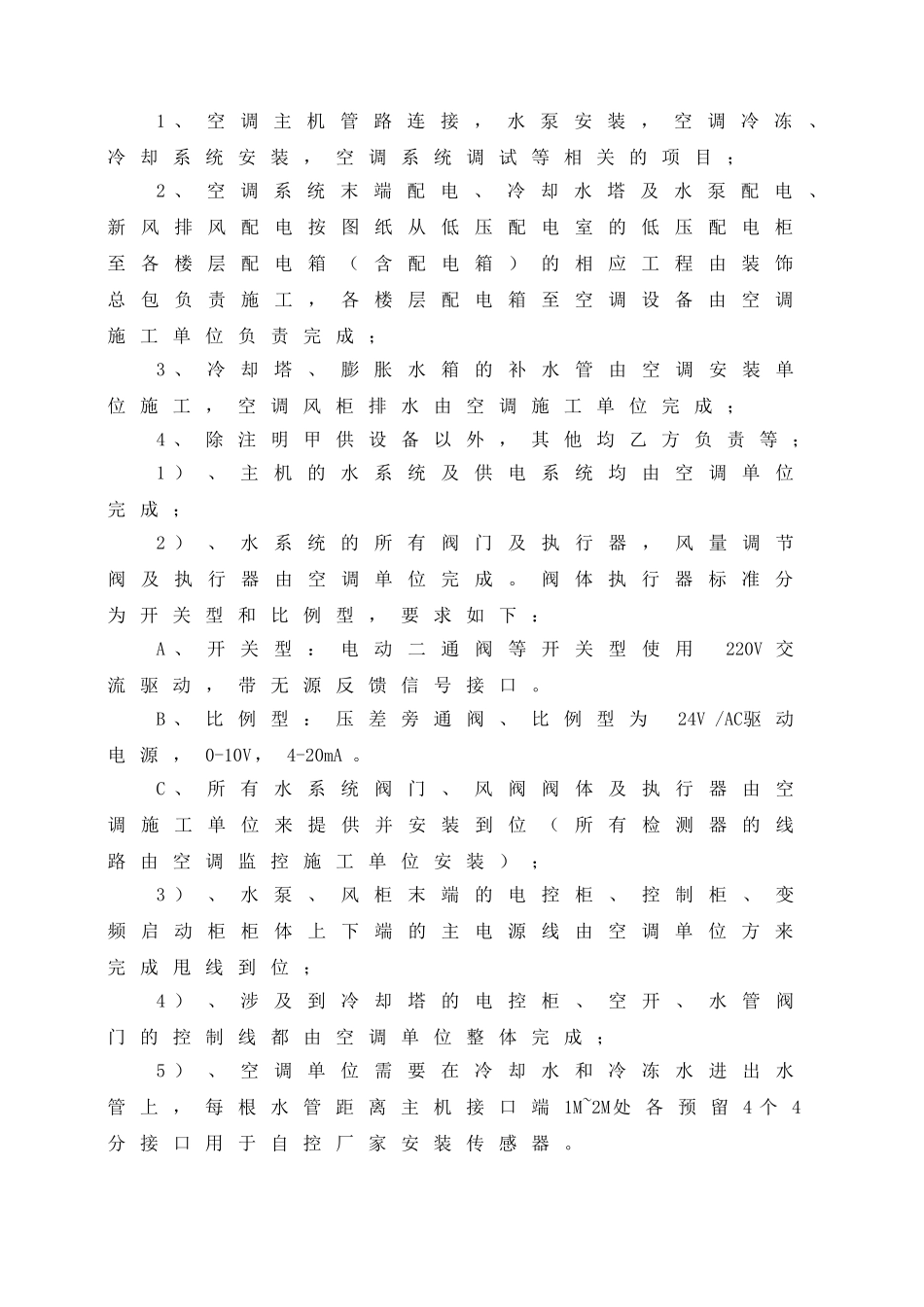

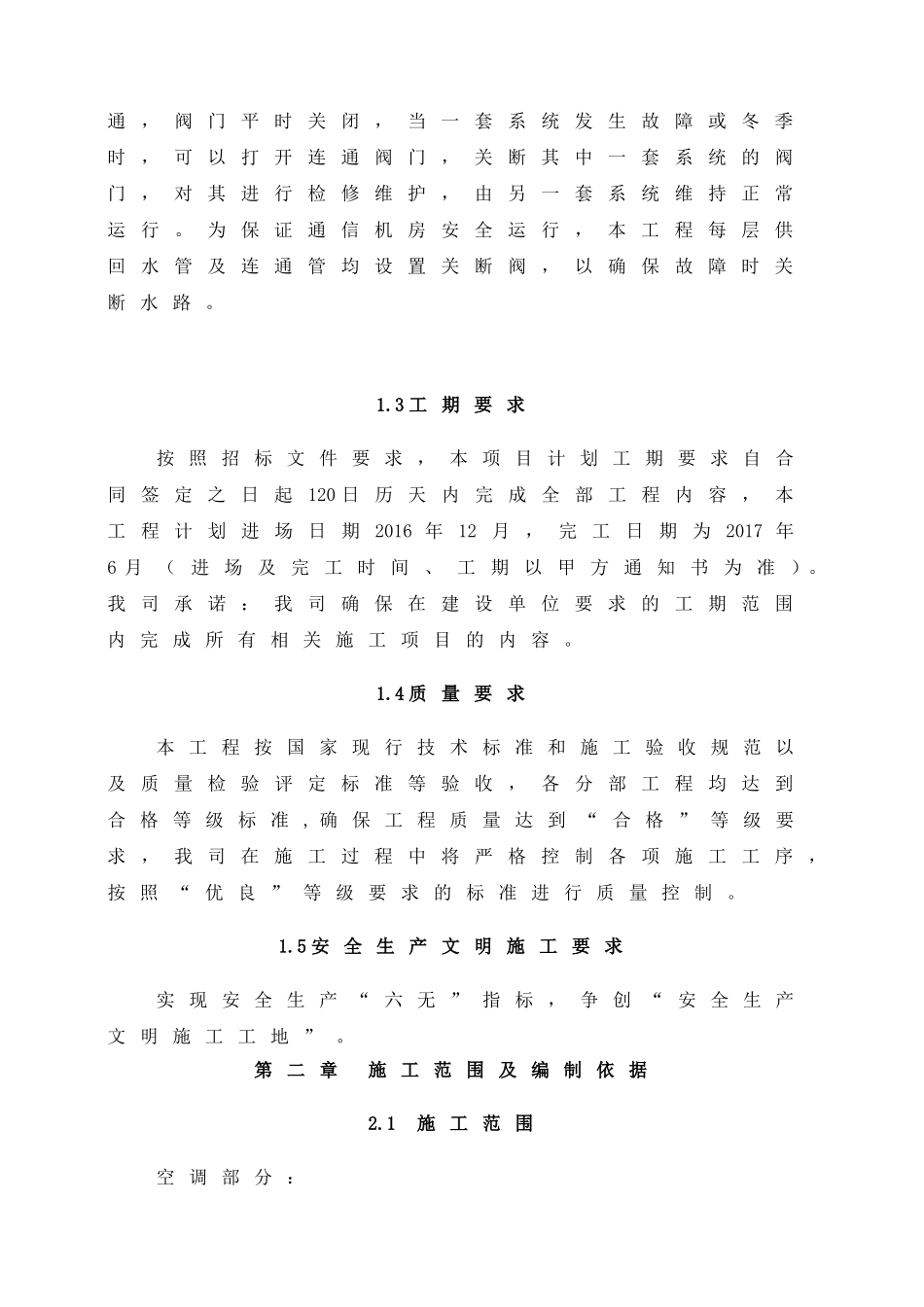

第一章工程概况1.1工程名称中国移动云南公司高新第二生产楼壳管式冷凝器水冷空调建设项目采购及安装工程工程概述本建筑物位昆明市高新区海源北路和滇缅大道交叉路口：建筑面积25606m2。空调专业包含空调水系统，空调电系统。本建设项目通信生产楼共计10层，建筑高度约45m。（1）本工程通信机房及电力电池室采用集中冷却水+风冷复合空调系统，集中冷却水系统主机采用闭式冷却塔，为机房提供32～37℃冷却水，末端配置风冷冷凝器+水冷壳管式冷凝器，机房内采用风冷冷凝器、水冷冷凝器复合型恒温恒湿专用空调，功能包括制冷、加热、去湿等。（2）本工程总冷负荷9659KW,终期配套闭式冷却塔4台，单台冷却塔设计流量为700m3/h，冷却塔主机总配套冷负荷容量为：16290kW，总制冷负荷容量为：12531kW。共设置两套冷却塔供、回水环路单元，单元之间互为备用；每套冷却塔单元设计承担机房总负荷的64%；冬季冷却塔可减少台数运行。如一套管路发生故障，需全部切换至另一套冷却水系统。（3）空调水系统本工程空调冷却水采用双管制变流量系统，竖向同程、水平异程布置，大楼分设两套冷却塔单元，每层通信机房同时设置两套供、回水管路，两套管路在镀锌（或不锈钢）容器上设置阀门连通，阀门平时关闭，当一套系统发生故障或冬季时，可以打开连通阀门，关断其中一套系统的阀门，对其进行检修维护，由另一套系统维持正常运行。为保证通信机房安全运行，本工程每层供回水管及连通管均设置关断阀，以确保故障时关断水路。1.3工期要求按照招标文件要求，本项目计划工期要求自合同签定之日起120日历天内完成全部工程内容，本工程计划进场日期2016年12月，完工日期为2017年6月（进场及完工时间、工期以甲方通知书为准）。我司承诺：我司确保在建设单位要求的工期范围内完成所有相关施工项目的内容。1.4质量要求本工程按国家现行技术标准和施工验收规范以及质量检验评定标准等验收，各分部工程均达到合格等级标准,确保工程质量达到“合格”等级要求，我司在施工过程中将严格控制各项施工工序，按照“优良”等级要求的标准进行质量控制。1.5安全生产文明施工要求实现安全生产“六无”指标，争创“安全生产文明施工工地”。第二章施工范围及编制依据2.1施工范围空调部分：1、空调主机管路连接，水泵安装，空调冷冻、冷却系统安装，空调系统调试等相关的项目；2、空调系统末端配电、冷却水塔及水泵配电、新风排风配电按图纸从低压配电室的低压配电柜至各楼层配电箱（含配电箱）的相应工程由装饰总包负责施工，各楼层配电箱至空调设备由空调施工单位负责完成；3、冷却塔、膨胀水箱的补水管由空调安装单位施工，空调风柜排水由空调施工单位完成；4、除注明甲供设备以外，其他均乙方负责等；1）、主机的水系统及供电系统均由空调单位完成；2）、水系统的所有阀门及执行器，风量调节阀及执行器由空调单位完成。阀体执行器标准分为开关型和比例型，要求如下：A、开关型：电动二通阀等开关型使用220V交流驱动，带无源反馈信号接口。B、比例型：压差旁通阀、比例型为24V/AC驱动电源，0-10V，4-20mA。C、所有水系统阀门、风阀阀体及执行器由空调施工单位来提供并安装到位（所有检测器的线路由空调监控施工单位安装）；3）、水泵、风柜末端的电控柜、控制柜、变频启动柜柜体上下端的主电源线由空调单位方来完成甩线到位；4）、涉及到冷却塔的电控柜、空开、水管阀门的控制线都由空调单位整体完成；5）、空调单位需要在冷却水和冷冻水进出水管上，每根水管距离主机接口端1M~2M处各预留4个4分接口用于自控厂家安装传感器。2.2编制依据2.2.1招标文件1、中国移动云南公司高新第二生产楼壳管式冷凝器水冷空调建设项目采购及安装工程招标文件2015-6-11修改；2、中国移动云南公司高新第二生产楼壳管式冷凝器水冷空调建设项目采购及安装工程招标分界补充文件；3、中国移动云南公司高新第二生产楼壳管式冷凝器水冷空调建设项目采购及安装工程投标疑问（汇总）回复汇总。2.2.2设计图纸中国移动云南公司高新第二生产楼壳管式冷凝器水冷空调建设项目采购及安装工程工程相关的施工图纸（包括暖通图纸及空调设备配电部分）。2.2.3国家...
