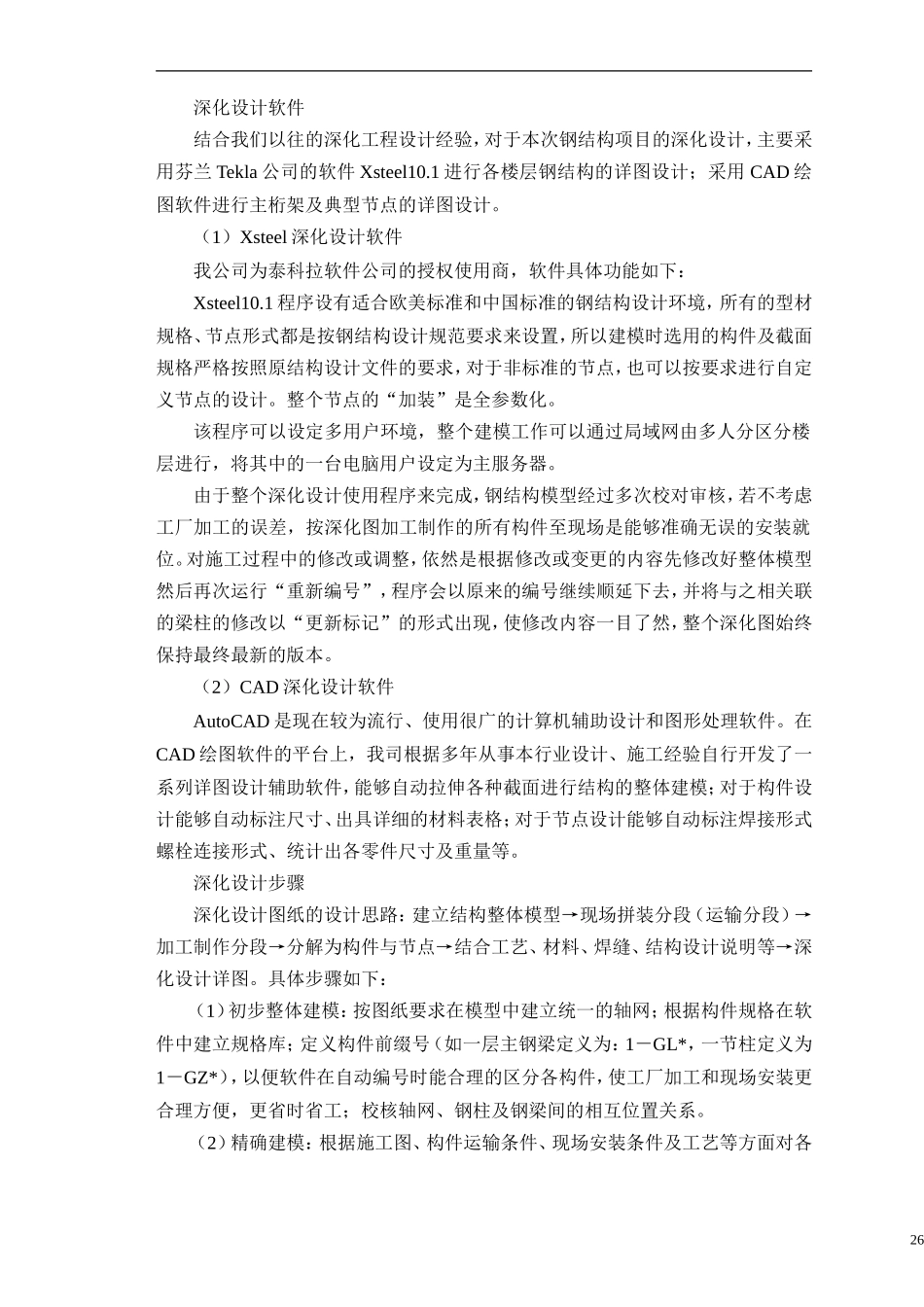

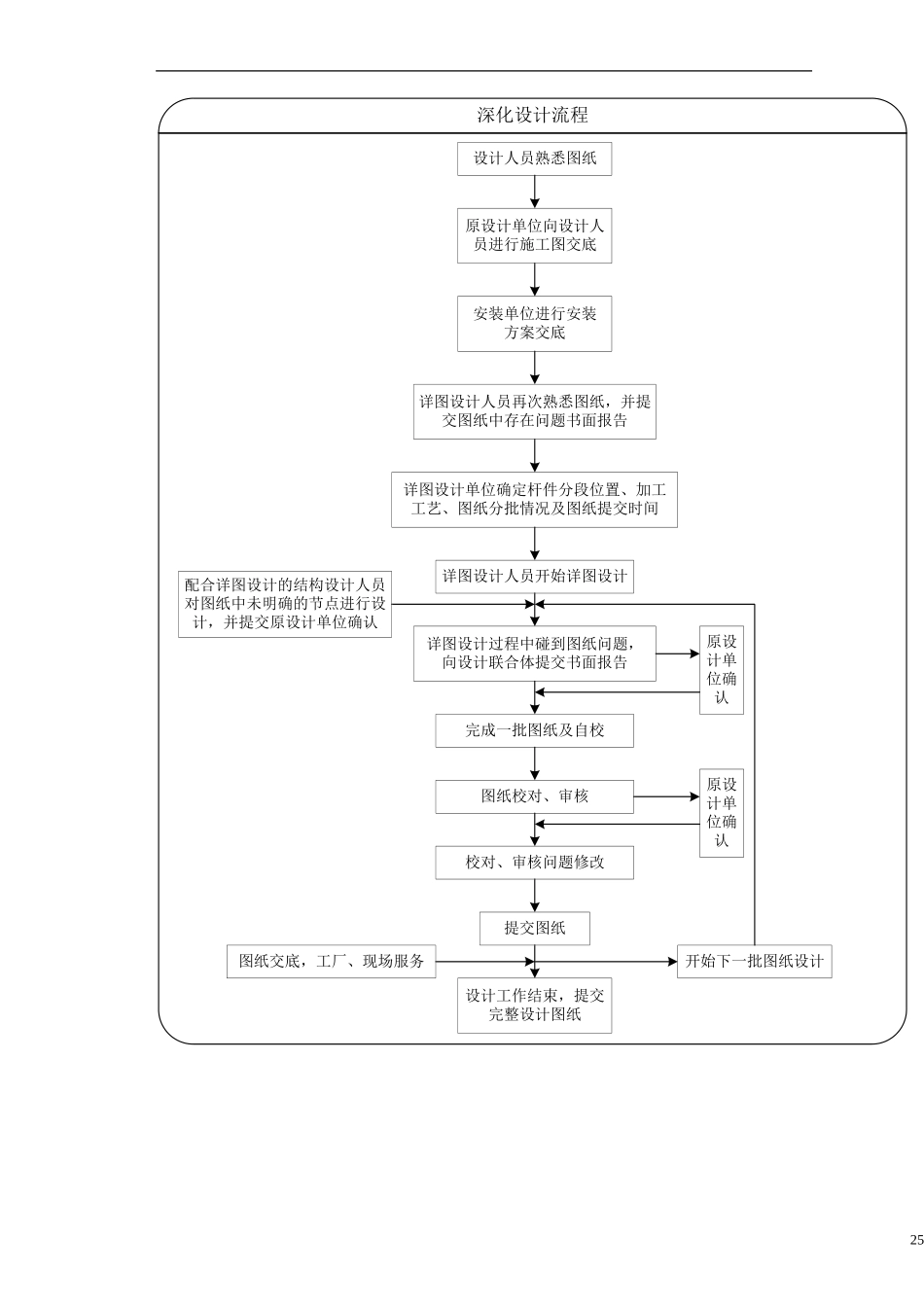

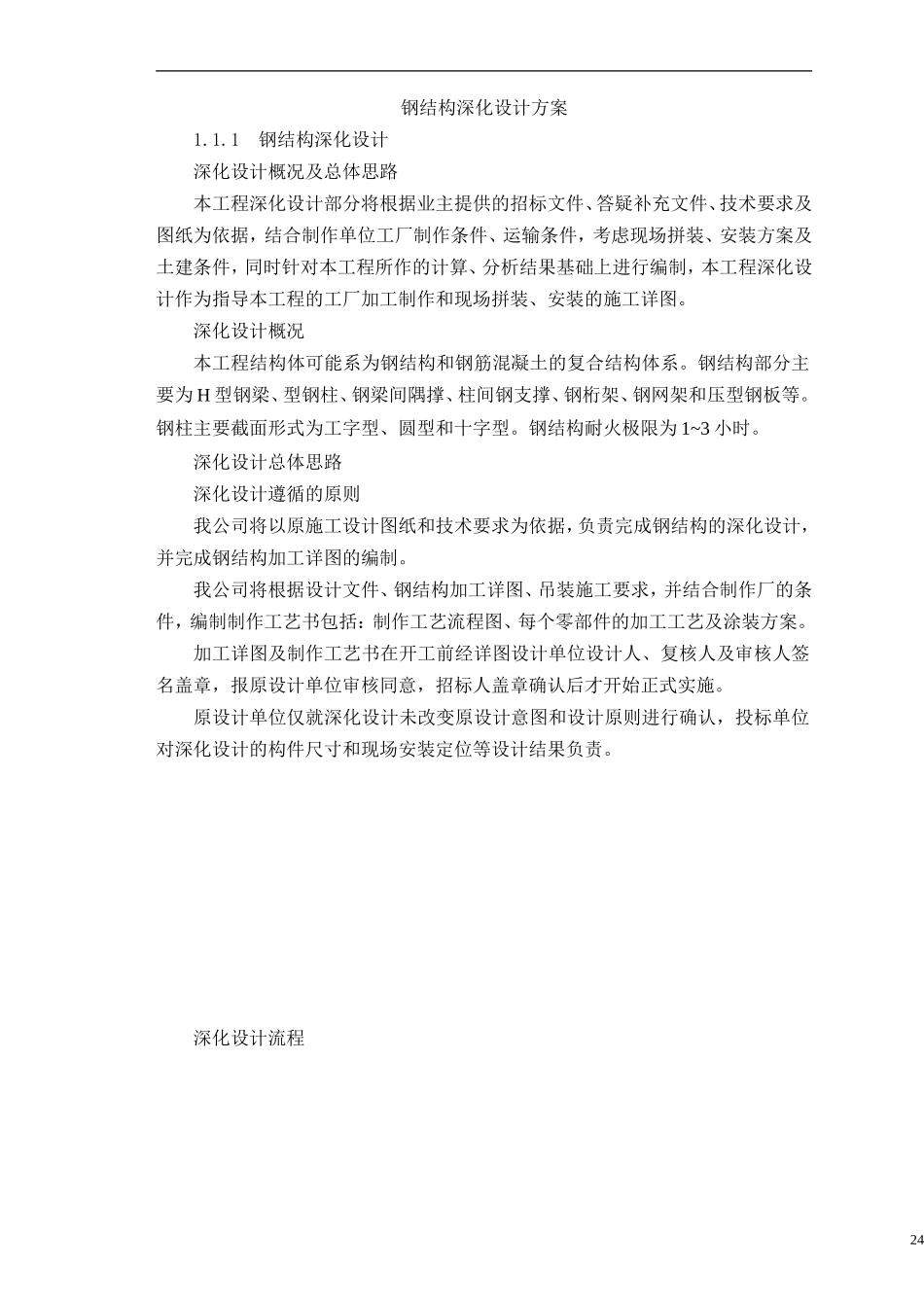

钢结构深化设计方案1.1.1钢结构深化设计深化设计概况及总体思路本工程深化设计部分将根据业主提供的招标文件、答疑补充文件、技术要求及图纸为依据，结合制作单位工厂制作条件、运输条件，考虑现场拼装、安装方案及土建条件，同时针对本工程所作的计算、分析结果基础上进行编制，本工程深化设计作为指导本工程的工厂加工制作和现场拼装、安装的施工详图。深化设计概况本工程结构体可能系为钢结构和钢筋混凝土的复合结构体系。钢结构部分主要为H型钢梁、型钢柱、钢梁间隅撑、柱间钢支撑、钢桁架、钢网架和压型钢板等。钢柱主要截面形式为工字型、圆型和十字型。钢结构耐火极限为1~3小时。深化设计总体思路深化设计遵循的原则我公司将以原施工设计图纸和技术要求为依据，负责完成钢结构的深化设计，并完成钢结构加工详图的编制。我公司将根据设计文件、钢结构加工详图、吊装施工要求，并结合制作厂的条件，编制制作工艺书包括：制作工艺流程图、每个零部件的加工工艺及涂装方案。加工详图及制作工艺书在开工前经详图设计单位设计人、复核人及审核人签名盖章，报原设计单位审核同意，招标人盖章确认后才开始正式实施。原设计单位仅就深化设计未改变原设计意图和设计原则进行确认，投标单位对深化设计的构件尺寸和现场安装定位等设计结果负责。深化设计流程24设计人员熟悉图纸原设计单位向设计人员进行施工图交底安装单位进行安装方案交底详图设计人员再次熟悉图纸，并提交图纸中存在问题书面报告详图设计单位确定杆件分段位置、加工工艺、图纸分批情况及图纸提交时间详图设计人员开始详图设计详图设计过程中碰到图纸问题，向设计联合体提交书面报告配合详图设计的结构设计人员对图纸中未明确的节点进行设计，并提交原设计单位确认完成一批图纸及自校原设计单位确认图纸校对、审核校对、审核问题修改提交图纸原设计单位确认设计工作结束，提交完整设计图纸开始下一批图纸设计图纸交底，工厂、现场服务深化设计流程25深化设计软件结合我们以往的深化工程设计经验，对于本次钢结构项目的深化设计，主要采用芬兰Tekla公司的软件Xsteel10.1进行各楼层钢结构的详图设计；采用CAD绘图软件进行主桁架及典型节点的详图设计。（1）Xsteel深化设计软件我公司为泰科拉软件公司的授权使用商，软件具体功能如下：Xsteel10.1程序设有适合欧美标准和中国标准的钢结构设计环境，所有的型材规格、节点形式都是按钢结构设计规范要求来设置，所以建模时选用的构件及截面规格严格按照原结构设计文件的要求，对于非标准的节点，也可以按要求进行自定义节点的设计。整个节点的“加装”是全参数化。该程序可以设定多用户环境，整个建模工作可以通过局域网由多人分区分楼层进行，将其中的一台电脑用户设定为主服务器。由于整个深化设计使用程序来完成，钢结构模型经过多次校对审核，若不考虑工厂加工的误差，按深化图加工制作的所有构件至现场是能够准确无误的安装就位。对施工过程中的修改或调整，依然是根据修改或变更的内容先修改好整体模型然后再次运行“重新编号”，程序会以原来的编号继续顺延下去，并将与之相关联的梁柱的修改以“更新标记”的形式出现，使修改内容一目了然，整个深化图始终保持最终最新的版本。（2）CAD深化设计软件AutoCAD是现在较为流行、使用很广的计算机辅助设计和图形处理软件。在CAD绘图软件的平台上，我司根据多年从事本行业设计、施工经验自行开发了一系列详图设计辅助软件，能够自动拉伸各种截面进行结构的整体建模；对于构件设计能够自动标注尺寸、出具详细的材料表格；对于节点设计能够自动标注焊接形式螺栓连接形式、统计出各零件尺寸及重量等。深化设计步骤深化设计图纸的设计思路：建立结构整体模型→现场拼装分段（运输分段）→加工制作分段→分解为构件与节点→结合工艺、材料、焊缝、结构设计说明等→深化设计详图。具体步骤如下：（1）初步整体建模：按图纸要求在模型中建立统一的轴网；根据构件规格在软件中建立规格库；定义构件前缀号（如一层主钢梁定义为：1－GL*，一节柱定义为1－GZ*），以便软件在自动编号时能合理的区分各构件，使工厂加工和现场安装更合理方...
