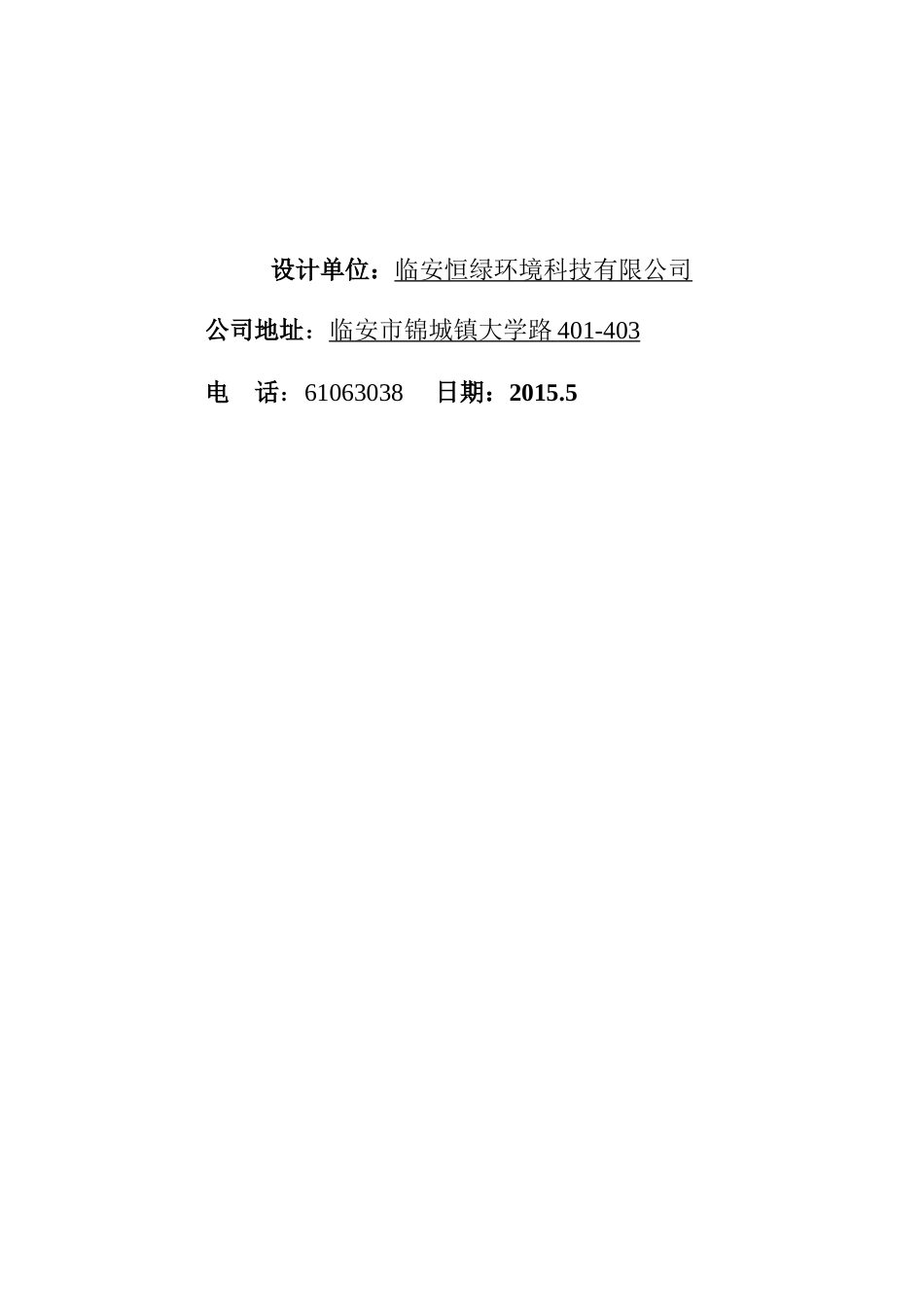

杭州晶彩纳米科技有限公司油墨粉尘处理工程设计方案设计单位：临安恒绿环境科技有限公司公司地址：临安市锦城镇大学路401-403电话：61063038日期：2015.5目录一、设计依据二、制造标准三、袋除尘器技术总说明四、主要技术参数本设计方案适用于XX项目配套布袋除尘器。它提出设备的功能、设计、结构、性能等方面的技术要求。一、设计依据烟气量：402070m3/h烟气温度：140℃入口含尘浓度：58.4g/Nm3出口含尘浓度：≤30mg/Nm3二、制造标准除尘器的设计、制造、测试、验收将满足下列规范和标准：《大气污染物综合排放标准》GB13223-2003《锅炉烟尘测试方法》GB/T5468-91《工业企业噪声控制设计规范》GBJ78-85《钢结构设计规范》GBJ17-88《袋式除尘器安装要求验收规范》JB/T471-96《袋式除尘器用滤料及滤袋技术条件》GB12625《袋式除尘器性能测试方法》GB12138《分室反吹袋式除尘器技术条件》ZBJ88012-89《电器装置安装工程施工技术条件》GBJ232-82《建筑抗震设计规范》BJ11-89《固定式钢斜梯》GB4053.4-83《固定式工业钢平台》GB4053.4-83《火力发电厂热力设备和管道保温油漆设计技术规定》DGJ59-84其它适用于本项目的规范和标准。三、袋除尘器设备技术说明1、综述本公司生产的JDMC系列脉冲布袋除尘器是我公司技术人员借鉴国内外先进除尘技术，研制成功的新型高效长布袋除尘器，2008年在第六届国际发明展览会上荣获银奖。广泛应用于电力、冶金、建材、化工等行业的锅炉、烟气除尘及物料回收、粉尘治理。是一种处理风量大、清灰效果好、除尘效率高，占地面积小，运行稳定、性能可靠，维修方便的大型除尘设备，该产品采用模块式生产、质量稳定。针对国内外锅炉烟气的除尘技术和除尘器配套设备现状，经过广泛分析，在已有JDMC脉冲布袋除尘器成熟技术的基础上，我们增加了一系列的保护和检测系统，完整地设计出锅炉用布袋除尘器，并且已经在众多项目上得到了运用和检验。我公司推出的锅炉用JDMC脉冲袋式除尘器应用了许多专有技术和多项实用专利，如专利号为ZL2006200693580低压脉冲除尘器、ZL2006300807483外观设计专利ZL2009200379116灰斗加热装置、ZL2009200379135清灰装置、ZL200920037914X喷吹管固定装置等等，这些技术得到了各设计院、专家的认同并获得了实践的考证。主要有：高效脉冲喷吹技术：进口新型低阻、高效、长寿命膜片电磁脉冲阀的合理选用，加上喷吹管的独到设计和加工手段，使布袋除尘器的清灰方式得到了彻底的改变。1.耐高温滤料应用技术：结合锅炉烟气的特性，采用PPS与PTFE混纺材质（其中PTFE占30%，PPS占70%），解决了锅炉烟气温度高，普通滤料不能承受及普通滤料使用寿命短的问题，同时兼顾了滤料的性能价格比。2.除尘器保护技术：旁路系统、预喷涂装置、测温等在线检测设备的运用，解决了锅炉投油助燃及锅炉故障时对除尘器的保护问题。3.固定管喷吹清灰技术：固定管喷吹清灰技术是当今袋除尘行业普遍采用的一种清灰技术，它避免了旋转喷吹轴承容易损坏、润滑难以解决导致故障率高的不良现象发生，避免了反吹风清灰不够彻底导致设备阻力居高不下问题的出现。它借助经过处理后的压缩空气诱导上箱体的净空气瞬间向滤袋内筒喷吹，形成脉冲抖动，粘附在滤袋外表面的粉尘在此突然强烈的抖动下，脱离滤袋落入到灰斗中。4.PLC可编程控制器技术：采用进口PLC可编程控制器进行控制,具备与系统DCS的通讯接口，可以实现对布袋除尘器进行手/自动控制。5.设备的阻力控制：通过在设备设计上的一系列独到考虑，从设备结构和滤料两方面保证设备整体阻力的安全和可靠。以上一系列先进技术的运用，保证了我公司生产的除尘器拥有一流的技术、绝佳的价格性能比。2、系统设备每台JDMC锅炉布袋除尘器都有结构上独立的壳体，除尘器主要由滤袋室、喷吹清灰装置、进排气风管、灰斗、压缩空气系统、电控装置、阀门、保护系统、控制系统及其它等部分组成。2.1JDMC型脉冲袋式除尘器本体结构框架及箱体------结构框架用于支撑除尘器本体、灰斗及输灰设备等；箱体包括上箱体、中箱体及灰斗等滤袋、笼骨和花板-----滤袋和笼骨组成了除尘器的滤灰系统；花板用于支撑滤袋组件和分隔过滤室（含尘段）及净...
