家用分布式光伏系统设计(并网型)VIP专享VIP免费

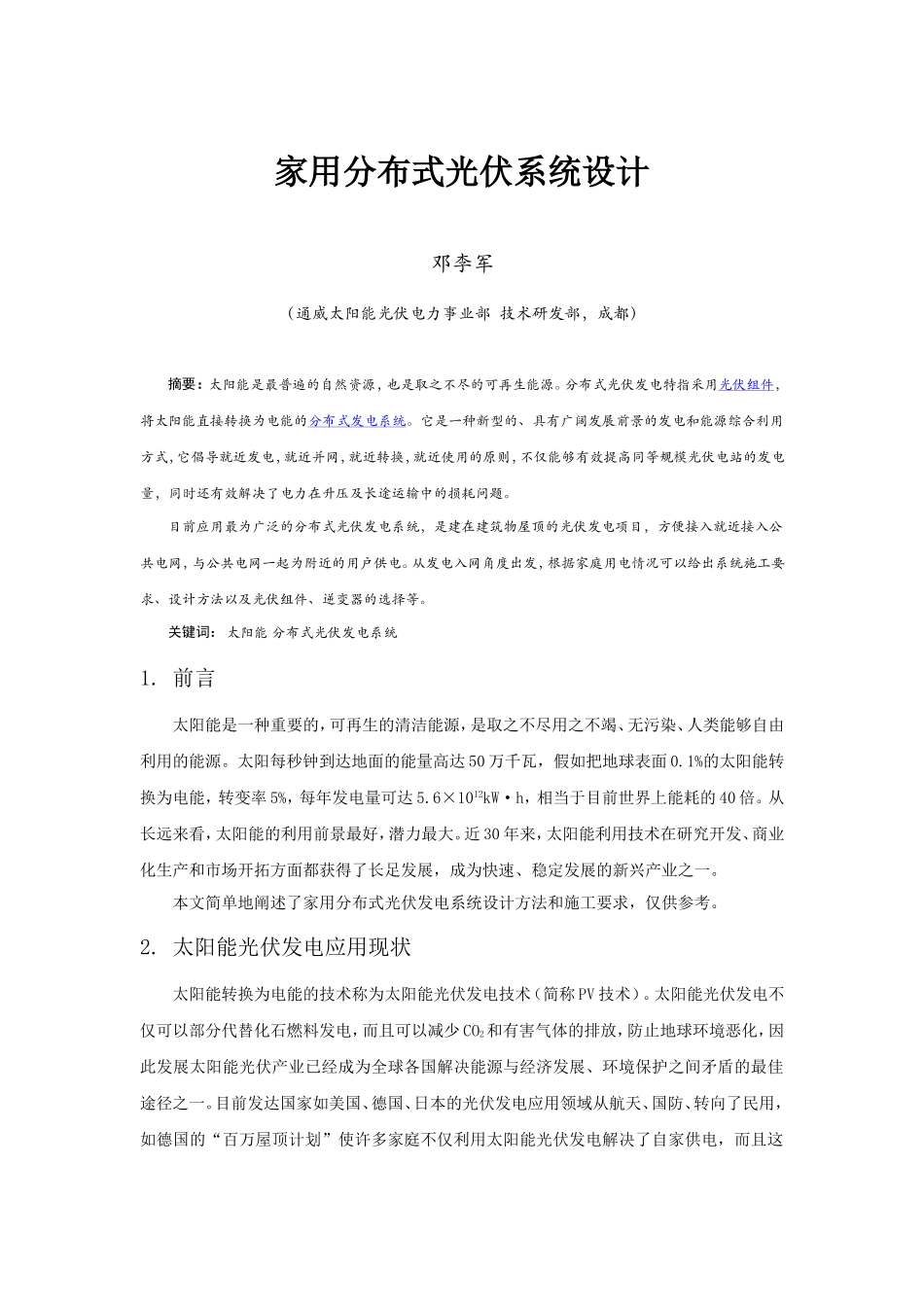

家用分布式光伏系统设计邓李军（通威太阳能光伏电力事业部技术研发部，成都）摘要：太阳能是最普遍的自然资源，也是取之不尽的可再生能源。分布式光伏发电特指采用光伏组件，将太阳能直接转换为电能的分布式发电系统。它是一种新型的、具有广阔发展前景的发电和能源综合利用方式，它倡导就近发电，就近并网，就近转换，就近使用的原则，不仅能够有效提高同等规模光伏电站的发电量，同时还有效解决了电力在升压及长途运输中的损耗问题。目前应用最为广泛的分布式光伏发电系统，是建在建筑物屋顶的光伏发电项目，方便接入就近接入公共电网，与公共电网一起为附近的用户供电。从发电入网角度出发，根据家庭用电情况可以给出系统施工要求、设计方法以及光伏组件、逆变器的选择等。关键词：太阳能分布式光伏发电系统1.前言太阳能是一种重要的，可再生的清洁能源，是取之不尽用之不竭、无污染、人类能够自由利用的能源。太阳每秒钟到达地面的能量高达50万千瓦，假如把地球表面0.1%的太阳能转换为电能，转变率5%，每年发电量可达5.6×1012kW·h，相当于目前世界上能耗的40倍。从长远来看，太阳能的利用前景最好，潜力最大。近30年来，太阳能利用技术在研究开发、商业化生产和市场开拓方面都获得了长足发展，成为快速、稳定发展的新兴产业之一。本文简单地阐述了家用分布式光伏发电系统设计方法和施工要求，仅供参考。2.太阳能光伏发电应用现状太阳能转换为电能的技术称为太阳能光伏发电技术（简称PV技术）。太阳能光伏发电不仅可以部分代替化石燃料发电，而且可以减少CO2和有害气体的排放，防止地球环境恶化，因此发展太阳能光伏产业已经成为全球各国解决能源与经济发展、环境保护之间矛盾的最佳途径之一。目前发达国家如美国、德国、日本的光伏发电应用领域从航天、国防、转向了民用，如德国的“百万屋顶计划”使许多家庭不仅利用太阳能光伏发电解决了自家供电，而且这些家庭还办成了一所所私人的“小型电站”，能够源源不断地为公用电网提供电能。近几年，我国光伏行业发展也非常迅速。国家对光伏发电较为重视，国家和地方政府相继出台了一些列的补贴政策以促进光伏产业的发展，国家发改委实施“送电到乡”、“光明工程”等惠农项目，地方政府也陆续启动了光伏照明项目工程。与此同时，偏远地区消费者逐渐认可光伏产品，越来越多的居民开始使用家用太阳能电源产品。光伏应用市场发展较为迅速。但目前我国的太阳能光伏发电技术和国外相比还有很大差距，主要表现为技术水平较低、电池效率低、成本高。因此我国还必须不断改进技术，使我国的太阳能光伏发电产业更上新台阶。3.分布式光伏系统结构太阳能光伏发电系统是利用光伏组件半导体材料的“光伏”效应，将太阳光的辐射直接转换为电能的一种新型发电系统。它的规模可大可小，在发电过程中不会排放污染物质，具有安装方便，没有噪音，整个寿命期间几乎无需维护等优点。太阳能光伏发电系统分为两大类，一类是太阳能光伏发电独立系统，另一类是太阳能光伏发电并网系统，本文只讲述后者。太阳能光伏发电并网系统主要包括太阳能光伏组件、光伏汇流箱、直流配电柜、并网型逆变器和交流配电柜等，家用并网型分布式光伏系统由于规模不大，汇流箱和交直流配电柜都用不到，整体框架如图1所示。图1太阳能光伏发电并网系统本文涉及的家用太阳能光伏发电系统为小型分布式光伏系统，因此在设计过程中应充分考虑实际情况，一般应遵循经济适用原则，可靠性高、牢固耐用、容易维护、充分考虑地理和气候环境的影响。4.安装地点选择家庭分布式光伏系统的选址一般可选择在自家屋顶或空地上，需要考虑的条件就是可使用面积、房屋结构和承重要求、地面基础情况和气象水文条件等。若选择安装在自家屋顶上，屋面承重能力必须大于20kg/m2。房屋房梁如果是木质结构的话就不要考虑了，光伏系统使用年限长达25年，木质房梁易腐坏，建议不要进行安装。若在人字结构屋顶建设太阳能光伏电站，不能像地面电站那样设计最佳倾角，并且考虑前后遮挡间距。为了便于光伏组件和屋顶结合，一般都在屋面上直接平铺支架，北半球铺朝南面，南半球铺朝北面，这样方可最大效率利用光能...
