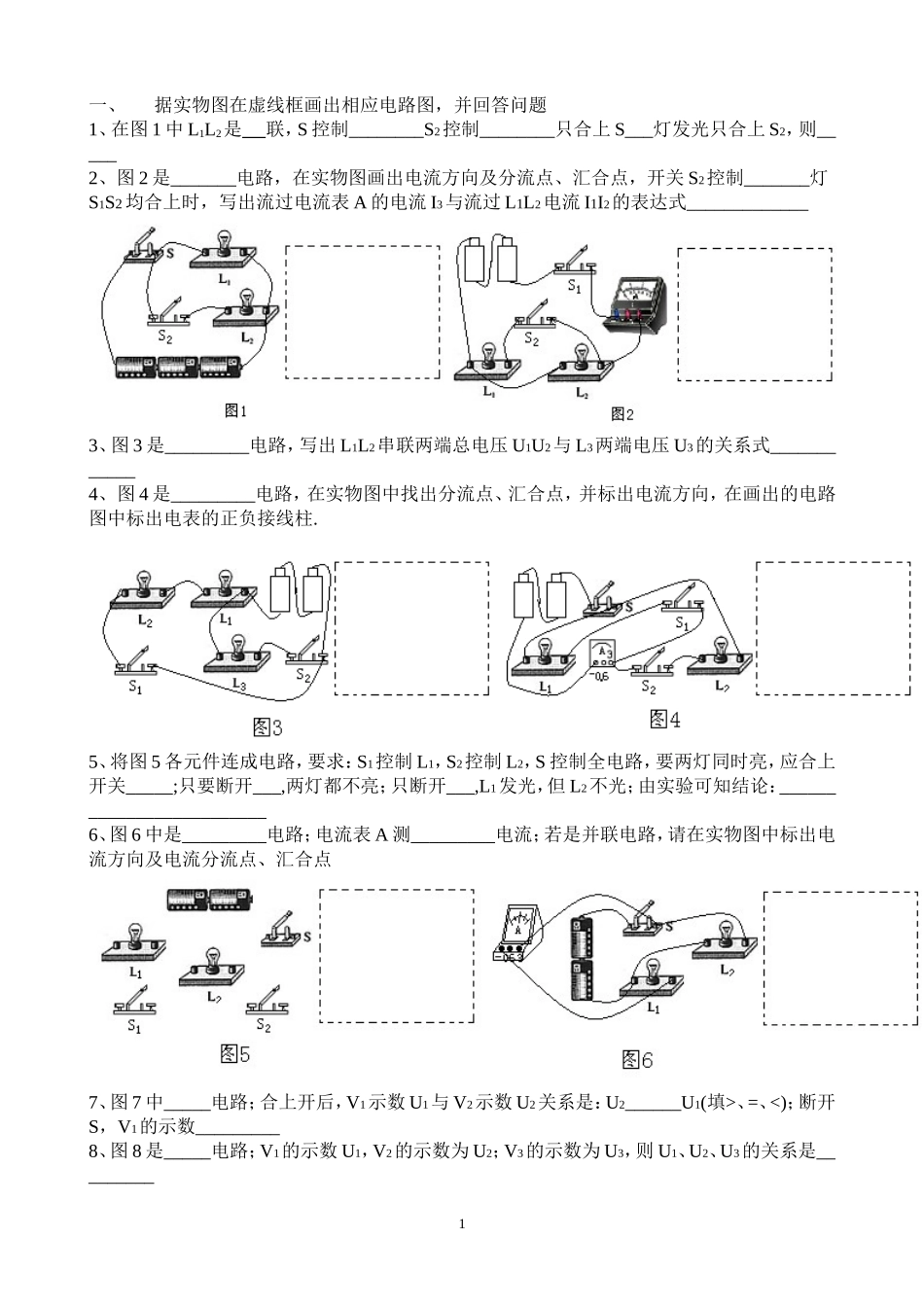

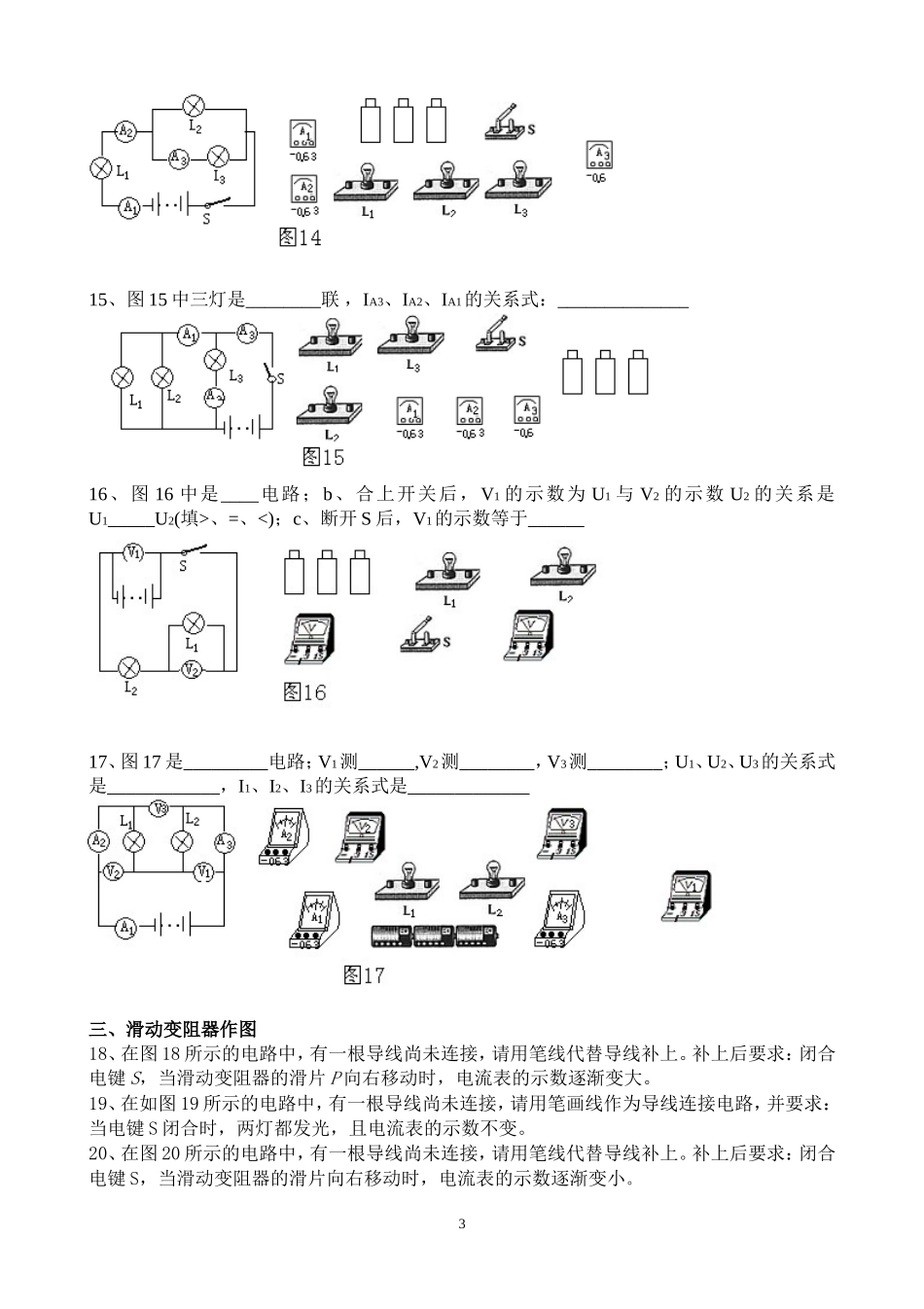

1一、据实物图在虚线框画出相应电路图，并回答问题1、在图1中L1L2是联，S控制________S2控制________只合上S___灯发光只合上S2，则_____2、图2是_______电路，在实物图画出电流方向及分流点、汇合点，开关S2控制_______灯S1S2均合上时，写出流过电流表A的电流I3与流过L1L2电流I1I2的表达式_____________3、图3是_________电路，写出L1L2串联两端总电压U1U2与L3两端电压U3的关系式____________4、图4是_________电路，在实物图中找出分流点、汇合点，并标出电流方向，在画出的电路图中标出电表的正负接线柱.5、将图5各元件连成电路，要求：S1控制L1，S2控制L2，S控制全电路，要两灯同时亮，应合上开关_____;只要断开___,两灯都不亮；只断开___,L1发光，但L2不光；由实验可知结论：_________________________6、图6中是_________电路；电流表A测_________电流；若是并联电路，请在实物图中标出电流方向及电流分流点、汇合点7、图7中_____电路；合上开后，V1示数U1与V2示数U2关系是：U2______U1(填>、=、<)；断开S，V1的示数_________8、图8是_____电路；V1的示数U1，V2的示数为U2；V3的示数为U3，则U1、U2、U3的关系是_________29、图9中是______电路，V测________灯电压;开关断开时，V的示数如何变化？____________10、图10中是______电路，V1测______电压;V2测______电压;电压表V1为什么使用0~15V量程。11、在图11中根据左边实物图，在右边框内画出电路图二、电路图连接实物图，并回答问题12、图12是______电路，电流表A测___电流，在你连接的实物图中，只改动一根线，使A表测干路电流13、图13是________电路，A1测_______电流，A2测_________电流，IA1____IA2（填<、=、>）14、下图所示的电路，有：IA1___IA2IL1______IL2IL1___IL2___IL3（填“>”、“=”、“<”）315、图15中三灯是________联，IA3、IA2、IA1的关系式：______________16、图16中是____电路；b、合上开关后，V1的示数为U1与V2的示数U2的关系是U1_____U2(填>、=、<)；c、断开S后，V1的示数等于______17、图17是_________电路；V1测______,V2测________，V3测________；U1、U2、U3的关系式是____________，I1、I2、I3的关系式是_____________三、滑动变阻器作图18、在图18所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S，当滑动变阻器的滑片P向右移动时，电流表的示数逐渐变大。19、在如图19所示的电路中，有一根导线尚未连接，请用笔画线作为导线连接电路，并要求：当电键S闭合时，两灯都发光，且电流表的示数不变。20、在图20所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S，当滑动变阻器的滑片向右移动时，电流表的示数逐渐变小。421、请把图21中的电路元件连成电路图。要求：S只控制L1，S2控制干路。22、根据要求把图22中的电路元件符号连成电路图，要求灯L1、L2并联，A1测L1的电流，A2测干路的电流，S作总开关23、如图23所示，S1、S2是两个单刀双掷开关，请按下列要求完成电路图，当红灯亮时，黄灯和绿灯都不亮；当红灯不亮时，黄灯和绿灯可以分别亮一个。24、根据电路图连接右边的实物图。连接电路时，开关S应该，滑片P应该在，闭合S后，滑动变阻器的部分接入电路，当滑片向左滑动时，滑动变阻器接入电路的部分长度，接入的的电阻，电路中A1A2的示数(填变化情况）,但A1A2的示数始终。V1测量两端的电压，V2测量两端的电压，V测量，他们之间的关系是25、根据电路图连接右边的实物图。连接电路时，开关S应该，滑片P应该在，闭合S后，滑动变阻器的部分接入电路，当滑片向左滑动时，滑动变阻器接入电路的部分长度，接入的的电阻，当开关S接1是电压表测的电压，当开关S接2时，电压表测的是的电压。图21图22图23BA5
