降低水泥水化热混凝土配合比设计VIP免费

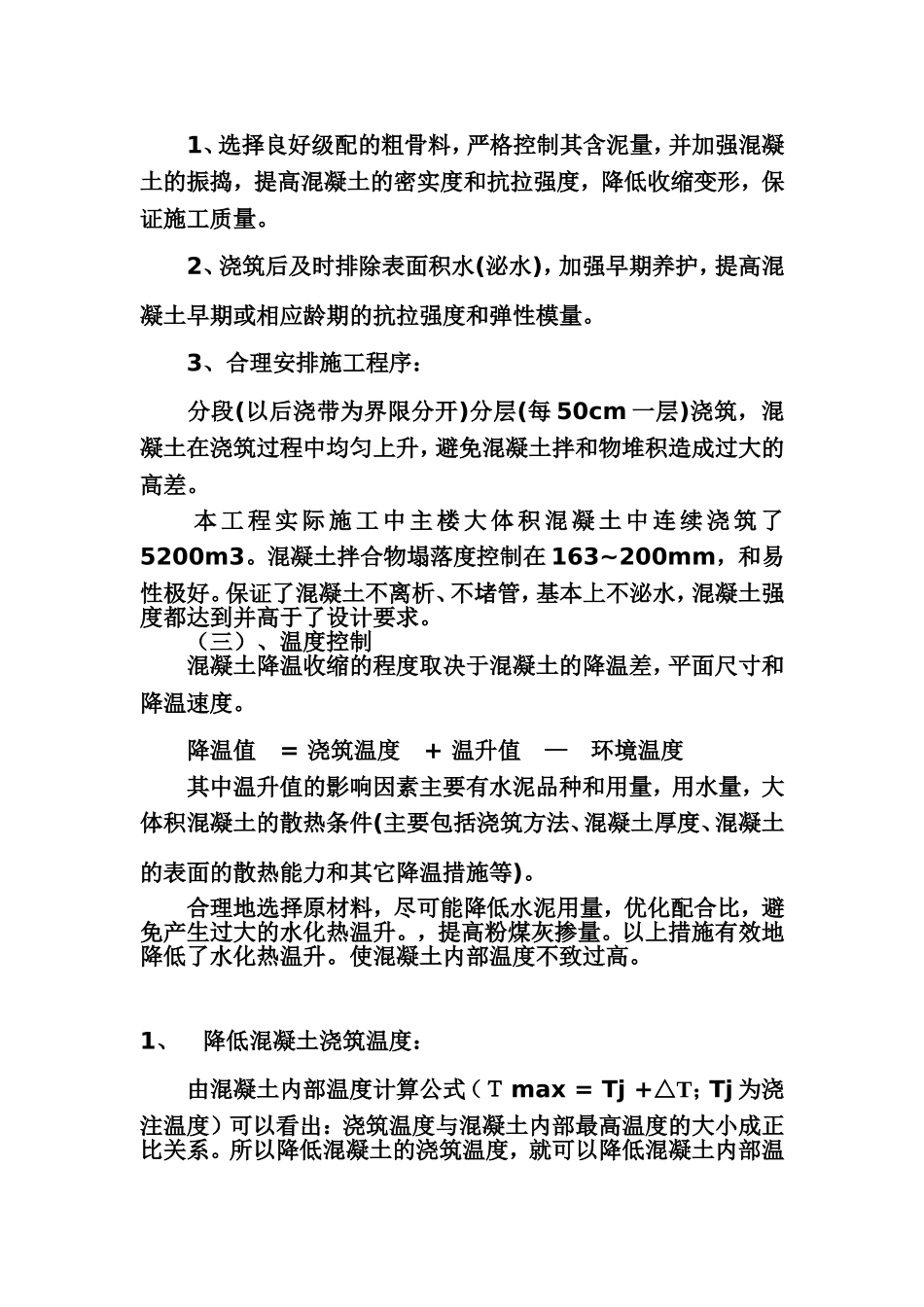

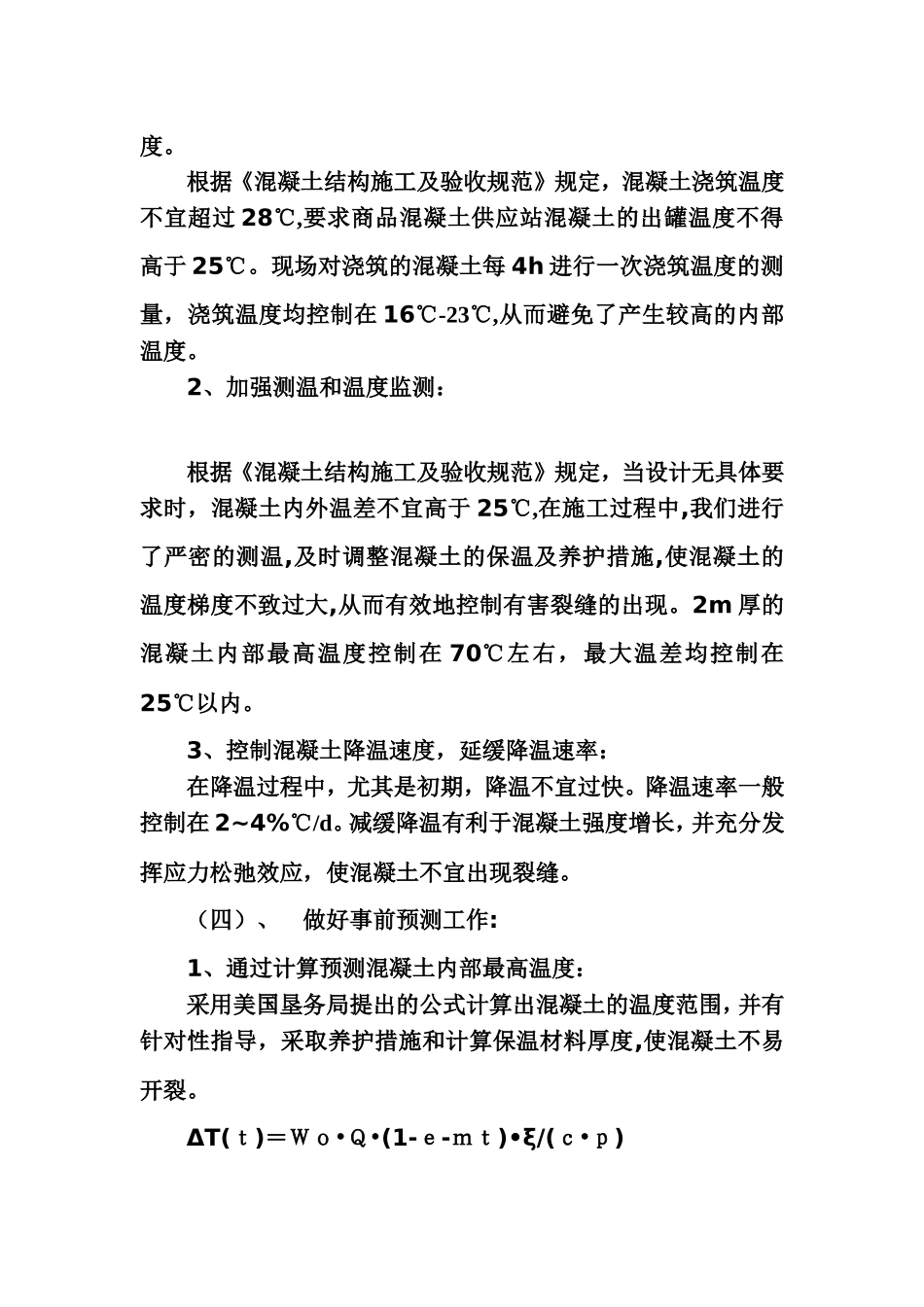

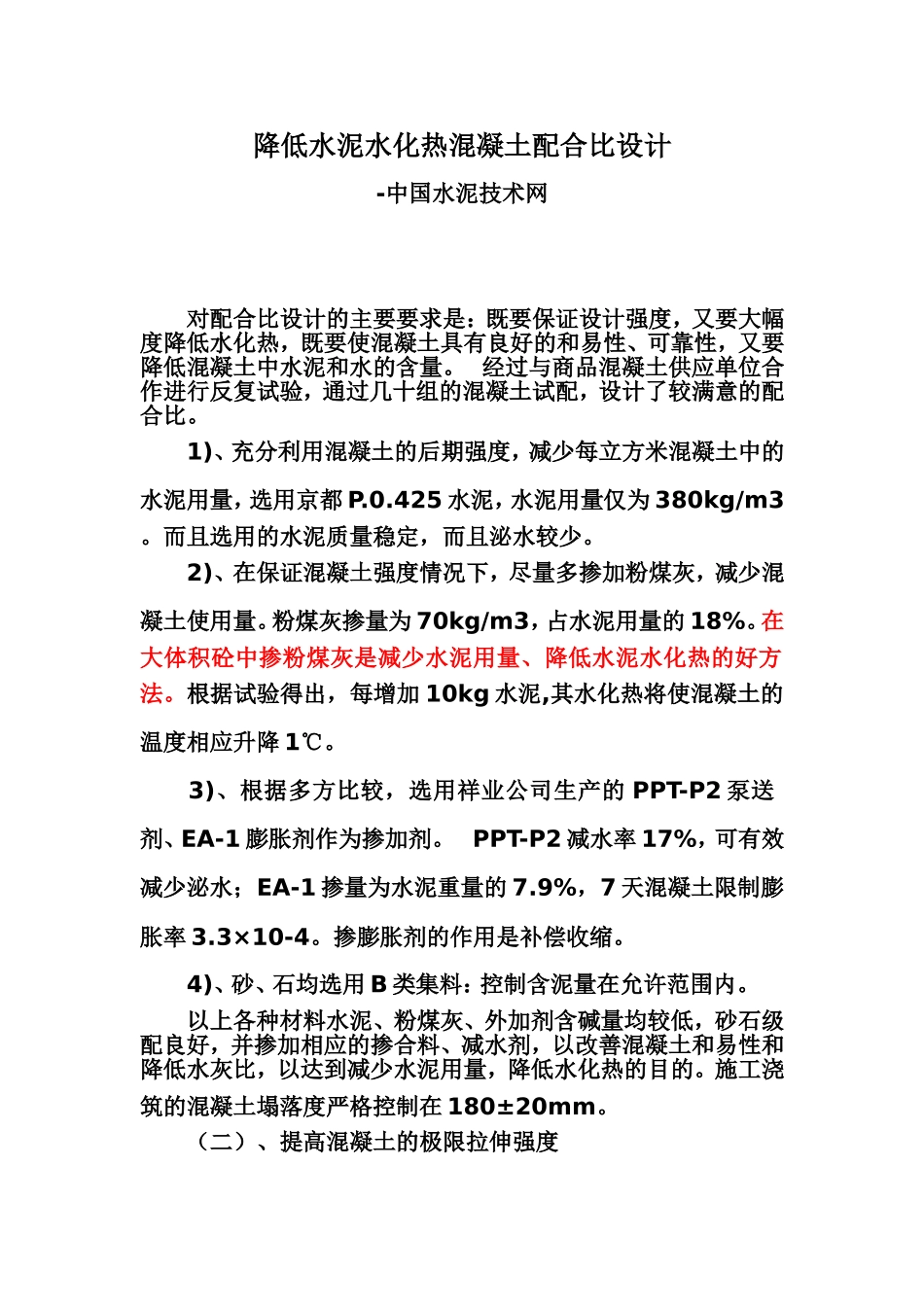

降低水泥水化热混凝土配合比设计-中国水泥技术网对配合比设计的主要要求是：既要保证设计强度，又要大幅度降低水化热，既要使混凝土具有良好的和易性、可靠性，又要降低混凝土中水泥和水的含量。经过与商品混凝土供应单位合作进行反复试验，通过几十组的混凝土试配，设计了较满意的配合比。1)、充分利用混凝土的后期强度，减少每立方米混凝土中的水泥用量，选用京都P.0.425水泥，水泥用量仅为380kg/m3。而且选用的水泥质量稳定，而且泌水较少。2)、在保证混凝土强度情况下，尽量多掺加粉煤灰，减少混凝土使用量。粉煤灰掺量为70kg/m3，占水泥用量的18%。在大体积砼中掺粉煤灰是减少水泥用量、降低水泥水化热的好方法。根据试验得出，每增加10kg水泥,其水化热将使混凝土的温度相应升降1℃。3)、根据多方比较，选用祥业公司生产的PPT-P2泵送剂、EA-1膨胀剂作为掺加剂。PPT-P2减水率17%，可有效减少泌水；EA-1掺量为水泥重量的7.9%，7天混凝土限制膨胀率3.3×10-4。掺膨胀剂的作用是补偿收缩。4)、砂、石均选用B类集料：控制含泥量在允许范围内。以上各种材料水泥、粉煤灰、外加剂含碱量均较低，砂石级配良好，并掺加相应的掺合料、减水剂，以改善混凝土和易性和降低水灰比，以达到减少水泥用量，降低水化热的目的。施工浇筑的混凝土塌落度严格控制在180±20mm。（二）、提高混凝土的极限拉伸强度1、选择良好级配的粗骨料，严格控制其含泥量，并加强混凝土的振捣，提高混凝土的密实度和抗拉强度，降低收缩变形，保证施工质量。2、浇筑后及时排除表面积水(泌水)，加强早期养护，提高混凝土早期或相应龄期的抗拉强度和弹性模量。3、合理安排施工程序：分段(以后浇带为界限分开)分层(每50cm一层)浇筑，混凝土在浇筑过程中均匀上升，避免混凝土拌和物堆积造成过大的高差。本工程实际施工中主楼大体积混凝土中连续浇筑了5200m3。混凝土拌合物塌落度控制在163~200mm，和易性极好。保证了混凝土不离析、不堵管，基本上不泌水，混凝土强度都达到并高于了设计要求。（三）、温度控制混凝土降温收缩的程度取决于混凝土的降温差，平面尺寸和降温速度。降温值=浇筑温度+温升值—环境温度其中温升值的影响因素主要有水泥品种和用量，用水量，大体积混凝土的散热条件(主要包括浇筑方法、混凝土厚度、混凝土的表面的散热能力和其它降温措施等)。合理地选择原材料，尽可能降低水泥用量，优化配合比，避免产生过大的水化热温升。，提高粉煤灰掺量。以上措施有效地降低了水化热温升。使混凝土内部温度不致过高。1、降低混凝土浇筑温度：由混凝土内部温度计算公式（Ｔmax=Tj+△T；Tj为浇注温度）可以看出：浇筑温度与混凝土内部最高温度的大小成正比关系。所以降低混凝土的浇筑温度，就可以降低混凝土内部温度。根据《混凝土结构施工及验收规范》规定，混凝土浇筑温度不宜超过28℃,要求商品混凝土供应站混凝土的出罐温度不得高于25℃。现场对浇筑的混凝土每4h进行一次浇筑温度的测量，浇筑温度均控制在16℃-23℃,从而避免了产生较高的内部温度。2、加强测温和温度监测：根据《混凝土结构施工及验收规范》规定，当设计无具体要求时，混凝土内外温差不宜高于25℃,在施工过程中,我们进行了严密的测温,及时调整混凝土的保温及养护措施,使混凝土的温度梯度不致过大,从而有效地控制有害裂缝的出现。2m厚的混凝土内部最高温度控制在70℃左右，最大温差均控制在25℃以内。3、控制混凝土降温速度，延缓降温速率：在降温过程中，尤其是初期，降温不宜过快。降温速率一般控制在2~4%℃/d。减缓降温有利于混凝土强度增长，并充分发挥应力松弛效应，使混凝土不宜出现裂缝。（四）、做好事前预测工作:1、通过计算预测混凝土内部最高温度：采用美国垦务局提出的公式计算出混凝土的温度范围，并有针对性指导，采取养护措施和计算保温材料厚度,使混凝土不易开裂。ΔΤ(ｔ)＝Ｗｏ•Ｑ•(1-ｅ-ｍｔ)•ξ/(ｃ•ｐ)计算出2m厚底板的最高温度为60.8℃2、保温层厚度的计算：对2m厚底板保温层计算出先盖一层塑料膜后再覆盖草帘保温层厚度4-5cm。并存储总用量的10%作为备用。3、混凝土应力计算由于混凝土底板平面尺寸大，下面又存在...
