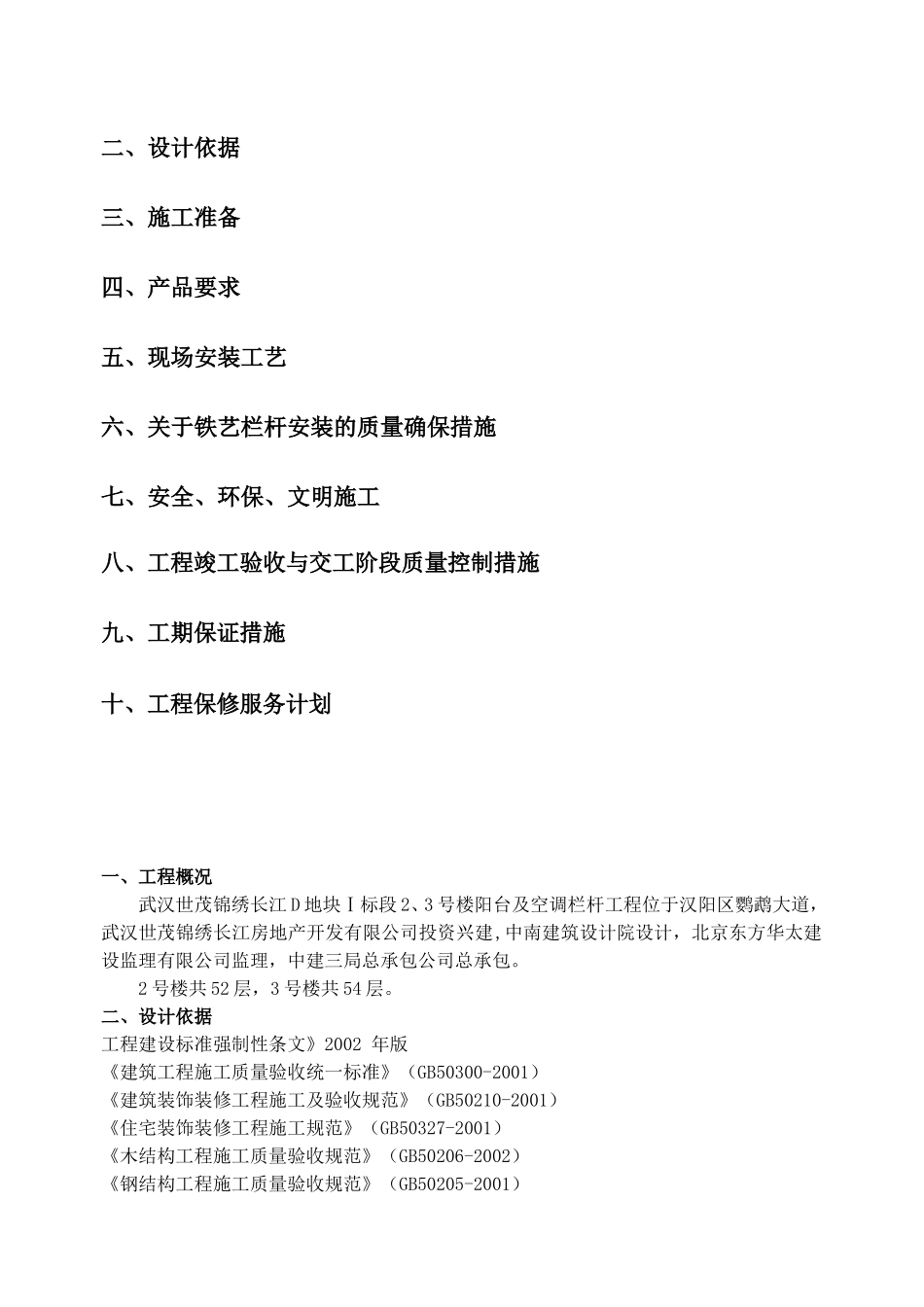

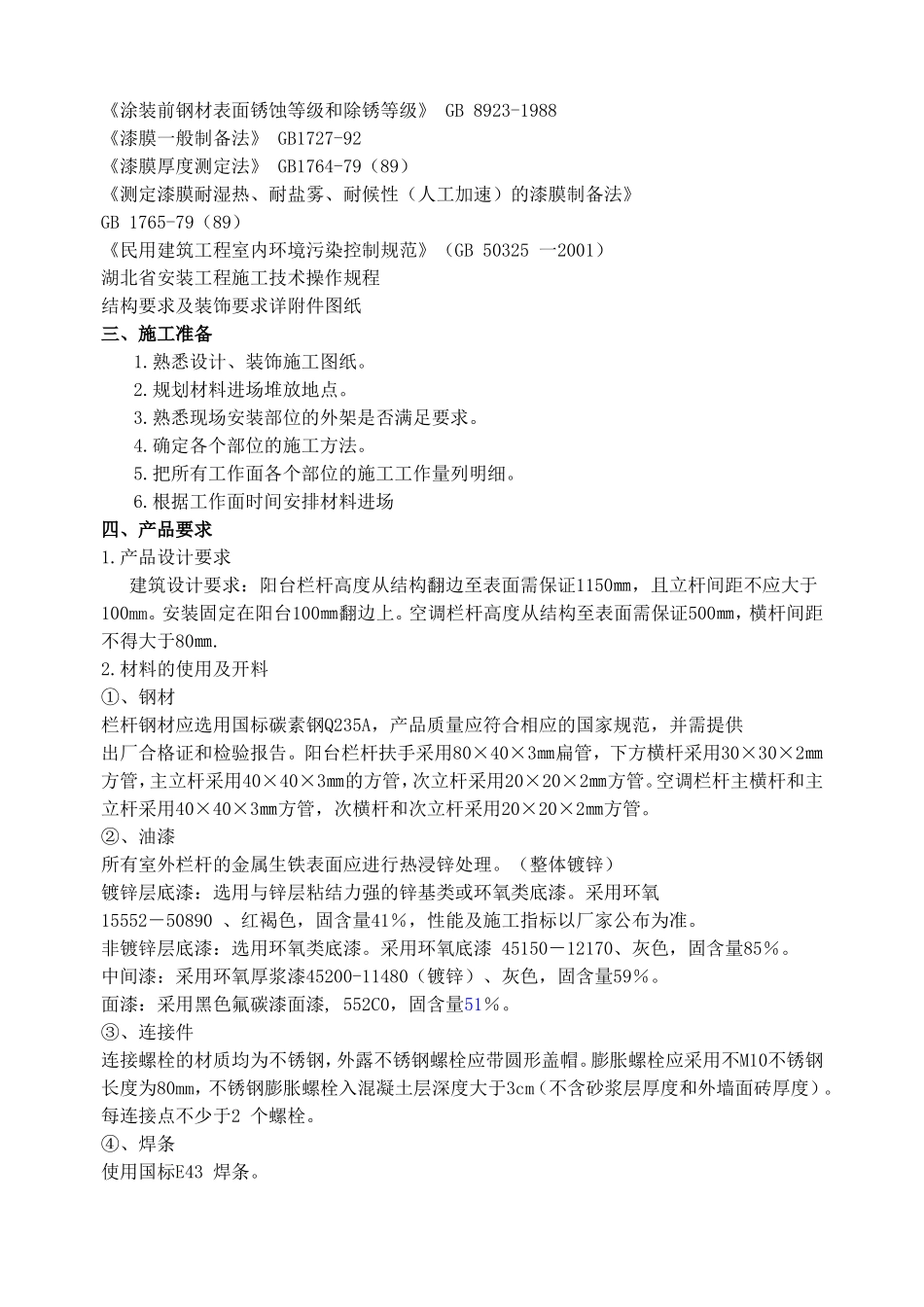

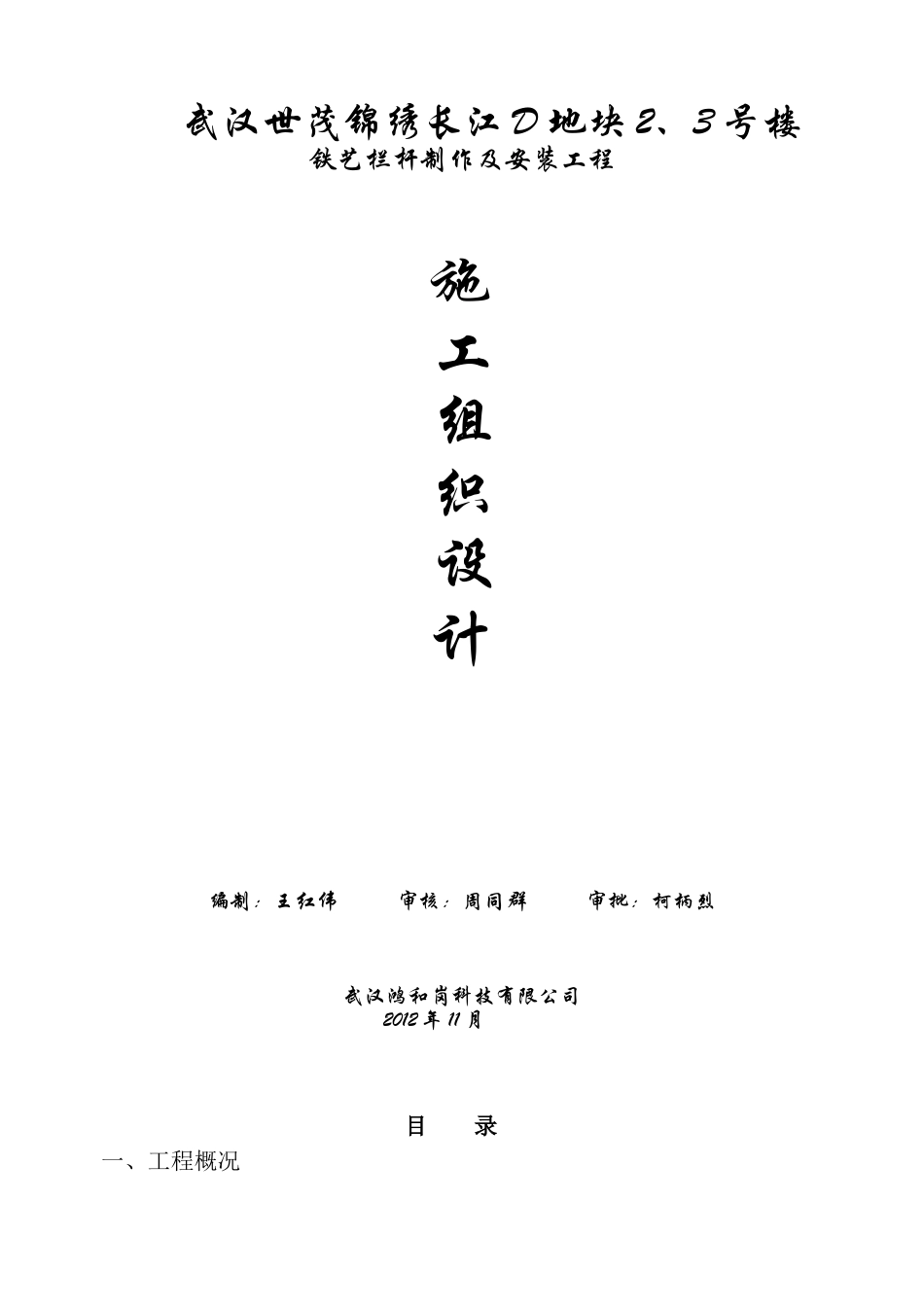

武汉世茂锦绣长江D地块2、3号楼铁艺栏杆制作及安装工程施工组织设计编制：王红伟审核：周同群审批：柯柄烈武汉鸿和岗科技有限公司2012年11月目录一、工程概况二、设计依据三、施工准备四、产品要求五、现场安装工艺六、关于铁艺栏杆安装的质量确保措施七、安全、环保、文明施工八、工程竣工验收与交工阶段质量控制措施九、工期保证措施十、工程保修服务计划一、工程概况武汉世茂锦绣长江D地块Ⅰ标段2、3号楼阳台及空调栏杆工程位于汉阳区鹦鹉大道，武汉世茂锦绣长江房地产开发有限公司投资兴建,中南建筑设计院设计，北京东方华太建设监理有限公司监理，中建三局总承包公司总承包。2号楼共52层，3号楼共54层。二、设计依据工程建设标准强制性条文》2002年版《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑装饰装修工程施工及验收规范》（GB50210-2001）《住宅装饰装修工程施工规范》（GB50327-2001）《木结构工程施工质量验收规范》（GB50206-2002）《钢结构工程施工质量验收规范》（GB50205-2001）《涂装前钢材表面锈蚀等级和除锈等级》GB8923-1988《漆膜一般制备法》GB1727-92《漆膜厚度测定法》GB1764-79（89）《测定漆膜耐湿热、耐盐雾、耐候性（人工加速）的漆膜制备法》GB1765-79（89）《民用建筑工程室内环境污染控制规范》（GB50325一2001）湖北省安装工程施工技术操作规程结构要求及装饰要求详附件图纸三、施工准备1.熟悉设计、装饰施工图纸。2.规划材料进场堆放地点。3.熟悉现场安装部位的外架是否满足要求。4.确定各个部位的施工方法。5.把所有工作面各个部位的施工工作量列明细。6.根据工作面时间安排材料进场四、产品要求1.产品设计要求建筑设计要求：阳台栏杆高度从结构翻边至表面需保证1150㎜，且立杆间距不应大于100mm。安装固定在阳台100㎜翻边上。空调栏杆高度从结构至表面需保证500㎜，横杆间距不得大于80㎜.2.材料的使用及开料①、钢材栏杆钢材应选用国标碳素钢Q235A，产品质量应符合相应的国家规范，并需提供出厂合格证和检验报告。阳台栏杆扶手采用80×40×3㎜扁管，下方横杆采用30×30×2㎜方管，主立杆采用40×40×3㎜的方管，次立杆采用20×20×2㎜方管。空调栏杆主横杆和主立杆采用40×40×3㎜方管，次横杆和次立杆采用20×20×2㎜方管。②、油漆所有室外栏杆的金属生铁表面应进行热浸锌处理。（整体镀锌）镀锌层底漆：选用与锌层粘结力强的锌基类或环氧类底漆。采用环氧15552－50890、红褐色，固含量41％，性能及施工指标以厂家公布为准。非镀锌层底漆：选用环氧类底漆。采用环氧底漆45150－12170、灰色，固含量85％。中间漆：采用环氧厚浆漆45200-11480（镀锌）、灰色，固含量59％。面漆：采用黑色氟碳漆面漆,552C0，固含量51％。③、连接件连接螺栓的材质均为不锈钢，外露不锈钢螺栓应带圆形盖帽。膨胀螺栓应采用不M10不锈钢长度为80mm，不锈钢膨胀螺栓入混凝土层深度大于3cm（不含砂浆层厚度和外墙面砖厚度）。每连接点不少于2个螺栓。④、焊条使用国标E43焊条。⑤、预埋钢板使用100×100×6㎜镀锌钢板3.铁艺除锈酸洗除锈、除油；生铁表面热镀锌处理，厚度均匀，≥60um；刷涂环氧锌基底漆一层（15552－50890，干漆膜厚度≥20um）；喷涂环氧中间漆一层（45200-11480，干漆膜厚度≥80um）；喷涂脂肪族聚氨酯哑光面漆二层（552C0，干漆膜厚度≥70um）；完成后干漆膜总厚度须≥170um金属生铁表面，喷砂或抛丸除锈达国标Sa2.5级，表面无可见的油脂、污垢、氧化皮、铁锈等附着物；喷涂涂环氧底漆一层（45150－12170，干漆膜厚度≥120um）；喷涂脂肪族聚氨酯哑光面漆两层（552C0，干漆膜厚度≥60um）；完成后干漆膜总厚度须≥180um4.生产流程及检验内容（1）工艺流程栏杆制作与安装的工序按如下方式进行：工厂备料及开料——工厂制作――现场放线、预埋件施工（预埋件预埋由总包完成）――工厂金属基层防锈处理——工厂底、中、面漆喷涂——工厂包装后运输到现场——进场检验――栏杆安装—―验收。所有栏杆成品或单元式成品应全部在工厂制作及完成喷漆，现场仅进行成品安装或单元式大件拼装。现场采用预埋件形式安装栏杆成品（2）制作流程按图纸要...
