工业产品设计-Inventor模拟题VIP免费

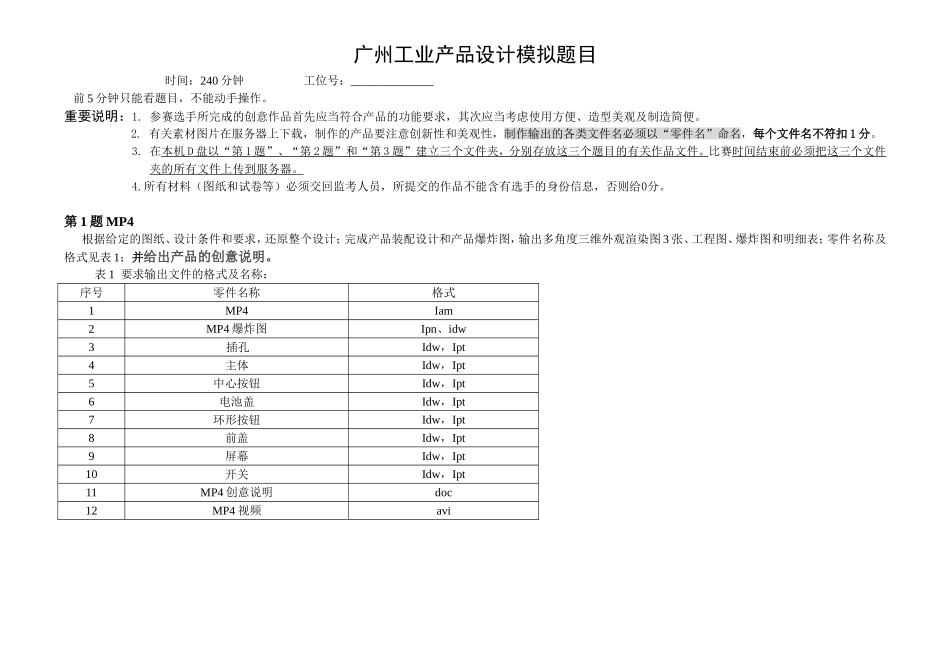

工业产品设计-Inventor模拟题_第1页
1/12

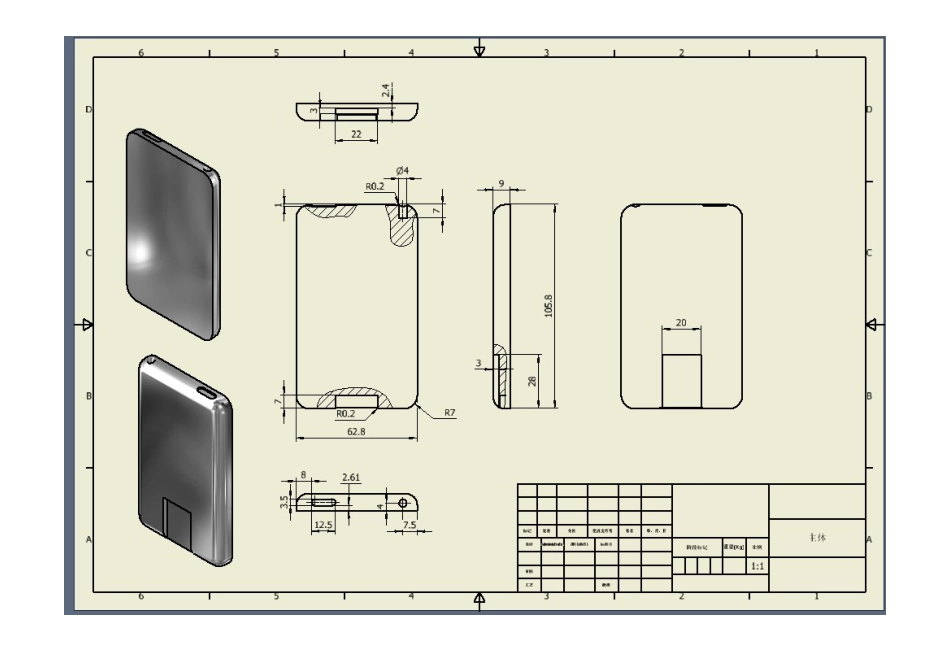

工业产品设计-Inventor模拟题_第2页
2/12

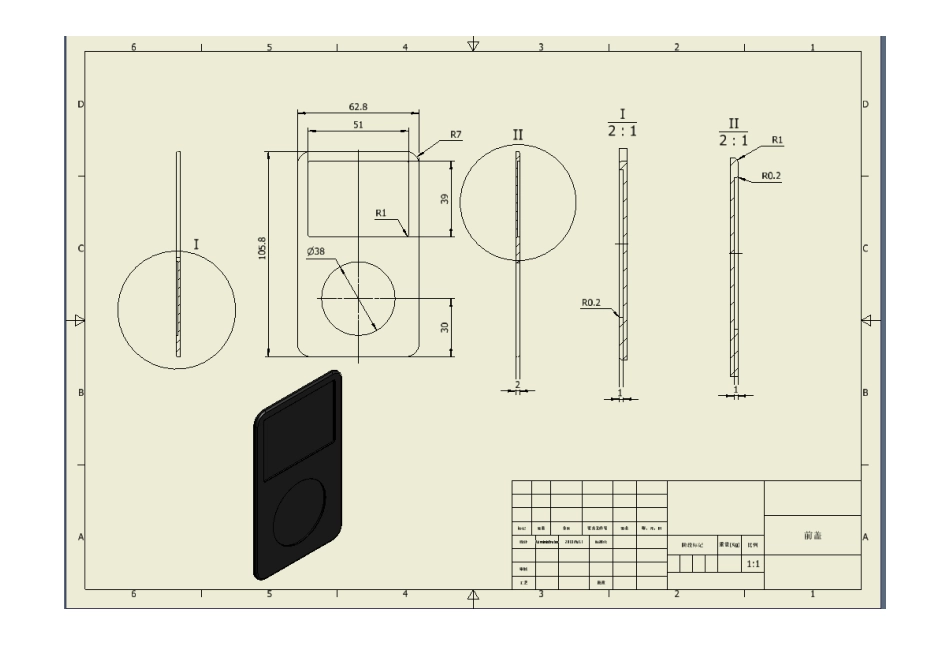

工业产品设计-Inventor模拟题_第3页
3/12
广州工业产品设计模拟题目时间:240分钟工位号:______________前5分钟只能看题目,不能动手操作。重要说明:1.参赛选手所完成的创意作品首先应当符合产品的功能要求,其次应当考虑使用方便、造型美观及制造简便。2.有关素材图片在服务器上下载,制作的产品要注意创新性和美观性,制作输出的各类文件名必须以“零件名”命名,每个文件名不符扣1分。3.在本机D盘以“第1题”、“第2题”和“第3题”建立三个文件夹,分别存放这三个题目的有关作品文件。比赛时间结束前必须把这三个文件夹的所有文件上传到服务器。4.所有材料(图纸和试卷等)必须交回监考人员,所提交的作品不能含有选手的身份信息,否则给0分。第1题MP4根据给定的图纸、设计条件和要求,还原整个设计;完成产品装配设计和产品爆炸图,输出多角度三维外观渲染图3张、工程图、爆炸图和明细表;零件名称及格式见表1;并给出产品的创意说明。表1要求输出文件的格式及名称:序号零件名称格式1MP4Iam2MP4爆炸图Ipn、idw3插孔Idw,Ipt4主体Idw,Ipt5中心按钮Idw,Ipt6电池盖Idw,Ipt7环形按钮Idw,Ipt8前盖Idw,Ipt9屏幕Idw,Ipt10开关Idw,Ipt11MP4创意说明doc12MP4视频avi第2题优盘1)参赛选手根据所提供的考题文件,现场提供的软硬件环境,以所提供的的产品(U盘)线路板图纸尺寸为参考,对U盘外观造型重新生成主要外观零件的数字模型;并制作零件的六视图、产品装配图、产品外观六视图、爆炸图等工程图纸,标注主要尺寸;制作出产品立体渲染效果图(斜45°视角)。2)对以上设计的U盘进行改进,以使其具备以下特点:非工作状态时USB接口需要予以适当保护;便于携带,不易丢失;整体形态特征必须体现产品功能及用途。答题要求:制作改进零件、零件的工程图、产品装配图、产品外观六视图、爆炸图等,标注主要尺寸;制作出产品立体渲染效果图(斜45°视角)。
