屋面干挂混凝土瓦施工方案VIP免费

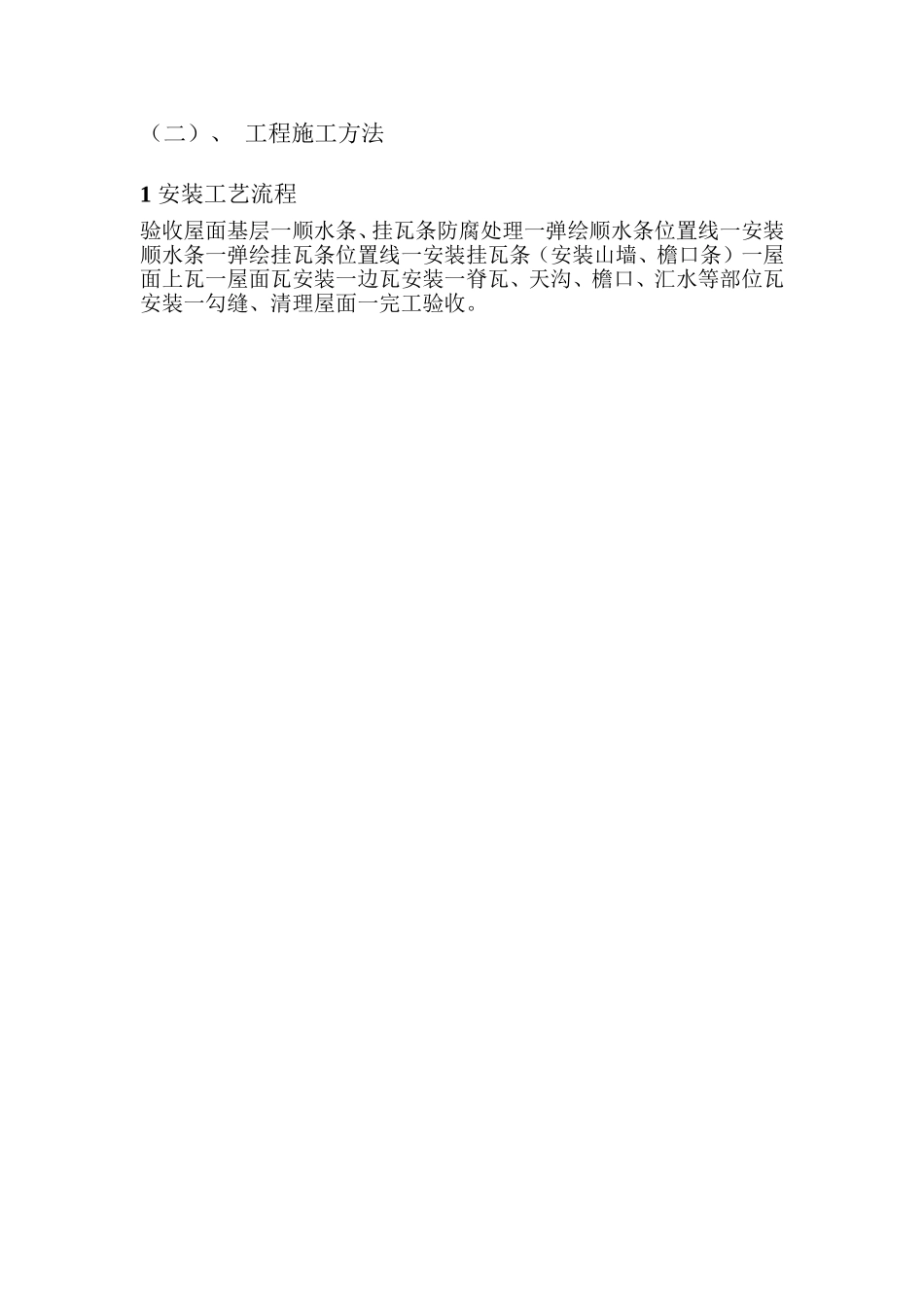

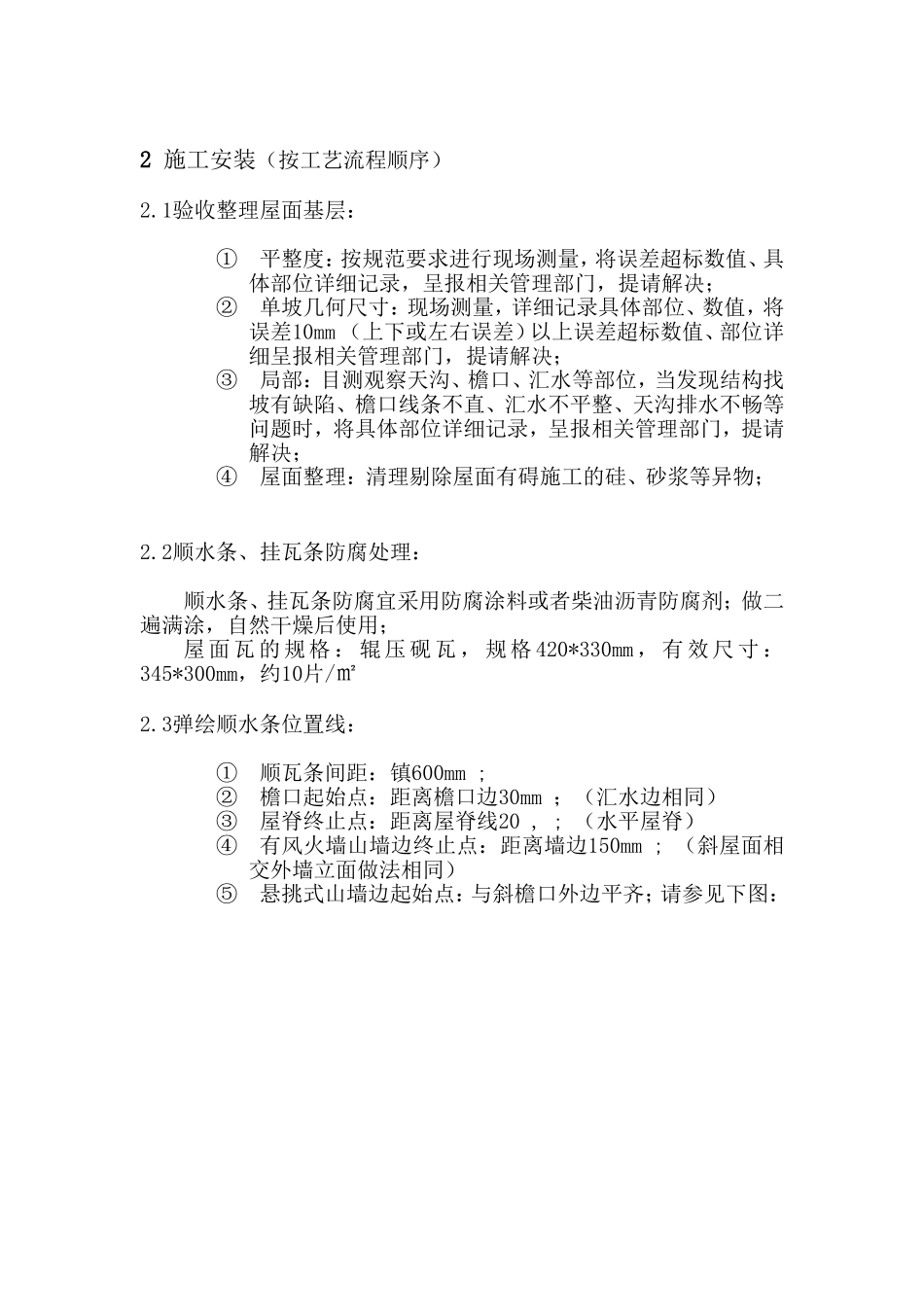

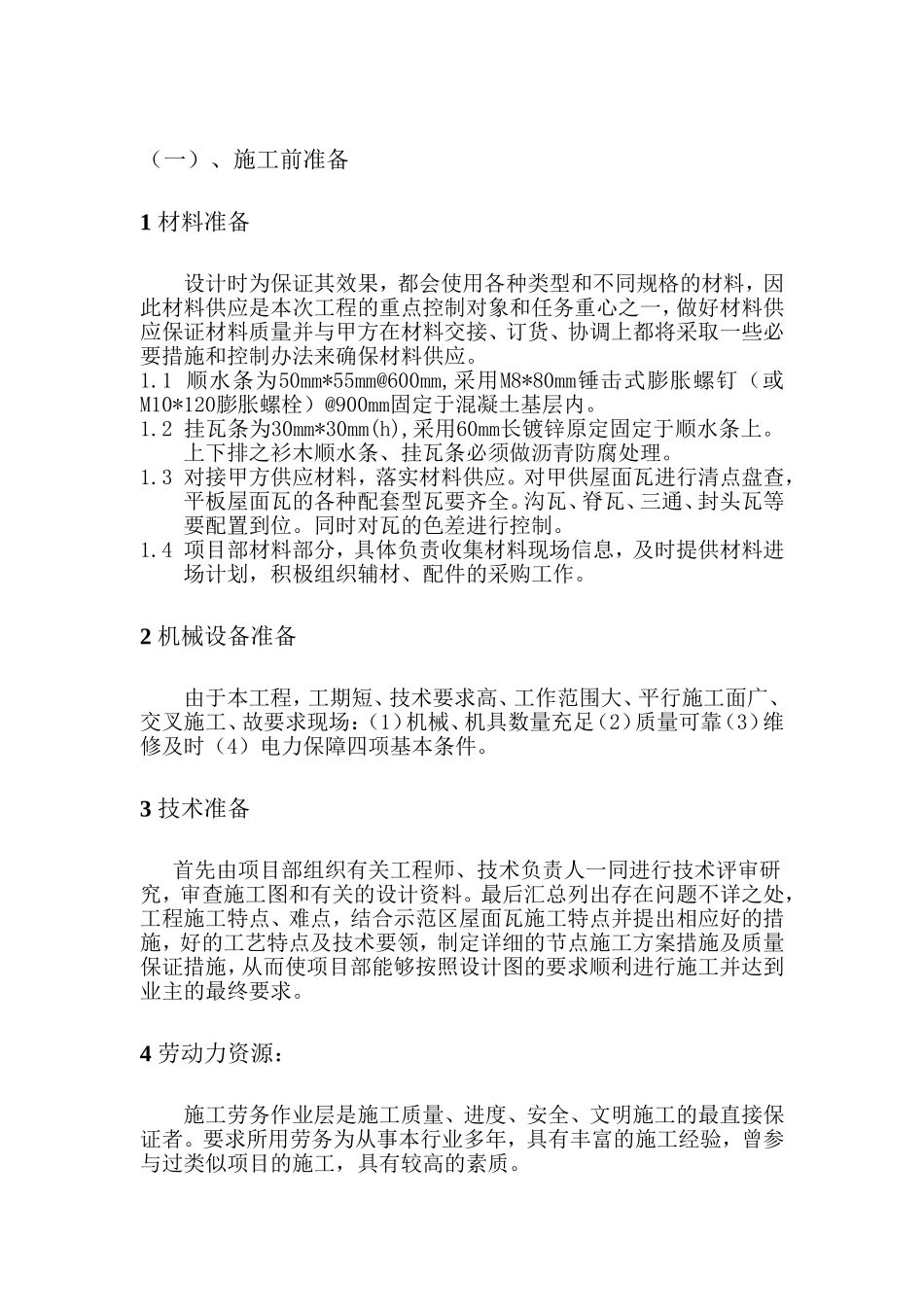

（一）、施工前准备1材料准备设计时为保证其效果，都会使用各种类型和不同规格的材料，因此材料供应是本次工程的重点控制对象和任务重心之一，做好材料供应保证材料质量并与甲方在材料交接、订货、协调上都将采取一些必要措施和控制办法来确保材料供应。1.1顺水条为50mm*55mm@600mm,采用M8*80mm锤击式膨胀螺钉（或M10*120膨胀螺栓）@900mm固定于混凝土基层内。1.2挂瓦条为30mm*30mm(h),采用60mm长镀锌原定固定于顺水条上。上下排之衫木顺水条、挂瓦条必须做沥青防腐处理。1.3对接甲方供应材料，落实材料供应。对甲供屋面瓦进行清点盘查，平板屋面瓦的各种配套型瓦要齐全。沟瓦、脊瓦、三通、封头瓦等要配置到位。同时对瓦的色差进行控制。1.4项目部材料部分，具体负责收集材料现场信息，及时提供材料进场计划，积极组织辅材、配件的采购工作。2机械设备准备由于本工程，工期短、技术要求高、工作范围大、平行施工面广、交叉施工、故要求现场：（1）机械、机具数量充足（2）质量可靠（3）维修及时（4）电力保障四项基本条件。3技术准备首先由项目部组织有关工程师、技术负责人一同进行技术评审研究，审查施工图和有关的设计资料。最后汇总列出存在问题不详之处，工程施工特点、难点，结合示范区屋面瓦施工特点并提出相应好的措施，好的工艺特点及技术要领，制定详细的节点施工方案措施及质量保证措施，从而使项目部能够按照设计图的要求顺利进行施工并达到业主的最终要求。4劳动力资源：施工劳务作业层是施工质量、进度、安全、文明施工的最直接保证者。要求所用劳务为从事本行业多年，具有丰富的施工经验，曾参与过类似项目的施工，具有较高的素质。（二）、工程施工方法1安装工艺流程验收屋面基层一顺水条、挂瓦条防腐处理一弹绘顺水条位置线一安装顺水条一弹绘挂瓦条位置线一安装挂瓦条（安装山墙、檐口条）一屋面上瓦一屋面瓦安装一边瓦安装一脊瓦、天沟、檐口、汇水等部位瓦安装一勾缝、清理屋面一完工验收。2施工安装（按工艺流程顺序）2.1验收整理屋面基层：①平整度：按规范要求进行现场测量，将误差超标数值、具体部位详细记录，呈报相关管理部门，提请解决；②单坡几何尺寸：现场测量，详细记录具体部位、数值，将误差10mm（上下或左右误差）以上误差超标数值、部位详细呈报相关管理部门，提请解决；③局部：目测观察天沟、檐口、汇水等部位，当发现结构找坡有缺陷、檐口线条不直、汇水不平整、天沟排水不畅等问题时，将具体部位详细记录，呈报相关管理部门，提请解决；④屋面整理：清理剔除屋面有碍施工的硅、砂浆等异物；2.2顺水条、挂瓦条防腐处理：顺水条、挂瓦条防腐宜采用防腐涂料或者柴油沥青防腐剂；做二遍满涂，自然干燥后使用；屋面瓦的规格：辊压砚瓦，规格420*330mm，有效尺寸：345*300mm，约10片/㎡2.3弹绘顺水条位置线：①顺瓦条间距：镇600mm;②檐口起始点：距离檐口边30mm；（汇水边相同）③屋脊终止点：距离屋脊线20,;（水平屋脊）④有风火墙山墙边终止点：距离墙边150mm;（斜屋面相交外墙立面做法相同）⑤悬挑式山墙边起始点：与斜檐口外边平齐；请参见下图：⑥交会式斜屋脊终止点：与斜屋脊中线距离25mm;⑦交汇式天沟终止点：距离天沟中心线采用排水瓦时为160距离天沟中心线采用铝质排水沟时为220mm.请参见下图：2.4安装顺水条：弹绘顺水条位置线在混凝土屋面上进行，先安装屋脊、屋檐、山墙、排水沟、天窗、烟囱等处的附加顺水条。其他屋面位置按顺水条位置线安装；①固定方式：采用M8×80mm锤击式膨胀螺钉(或M10×120膨胀螺栓)＠900mm固定于混凝土基层内②注意事项：③平整：安装顺水条要求纵、横双向用小线找平，对局部凹陷、凸出要进行垫塞、剔除处理，确保屋面平整；④牢固：要求做到牢固、没有松动。2.5弹绘挂瓦条位置线：挂瓦条间距由屋面瓦的搭接长度决定，而屋面瓦的搭接长度取决于屋面坡度、单坡屋面最大长度等因素；由于防止漏水的原因，通常屋面坡度越小搭接长度越长，反之亦然；本工程按屋面坡度45度以上，单坡长度小于10米考虑；屋面主瓦，上下搭接75-120mm，坡度越小，搭接越大；坡度越大，搭接越小，最...
