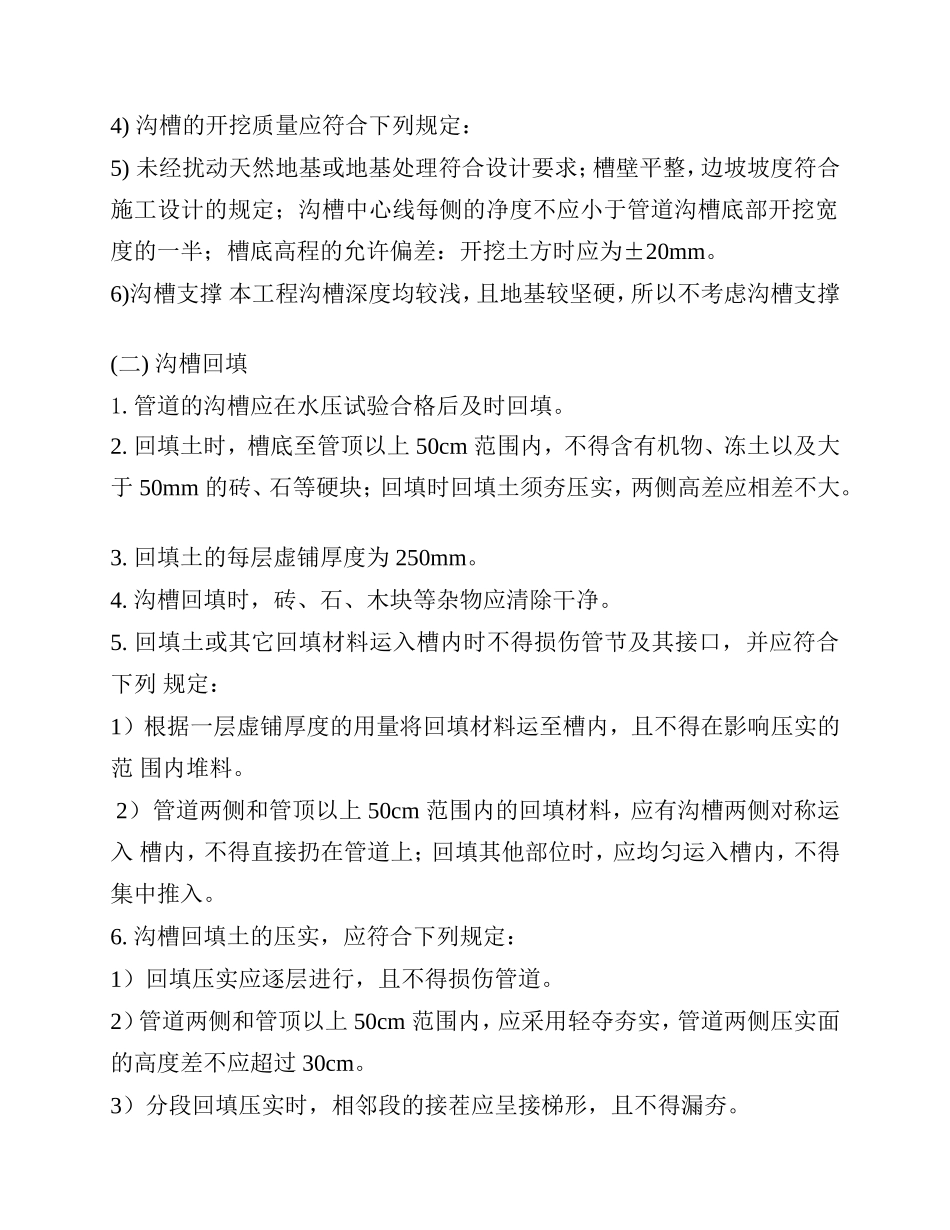

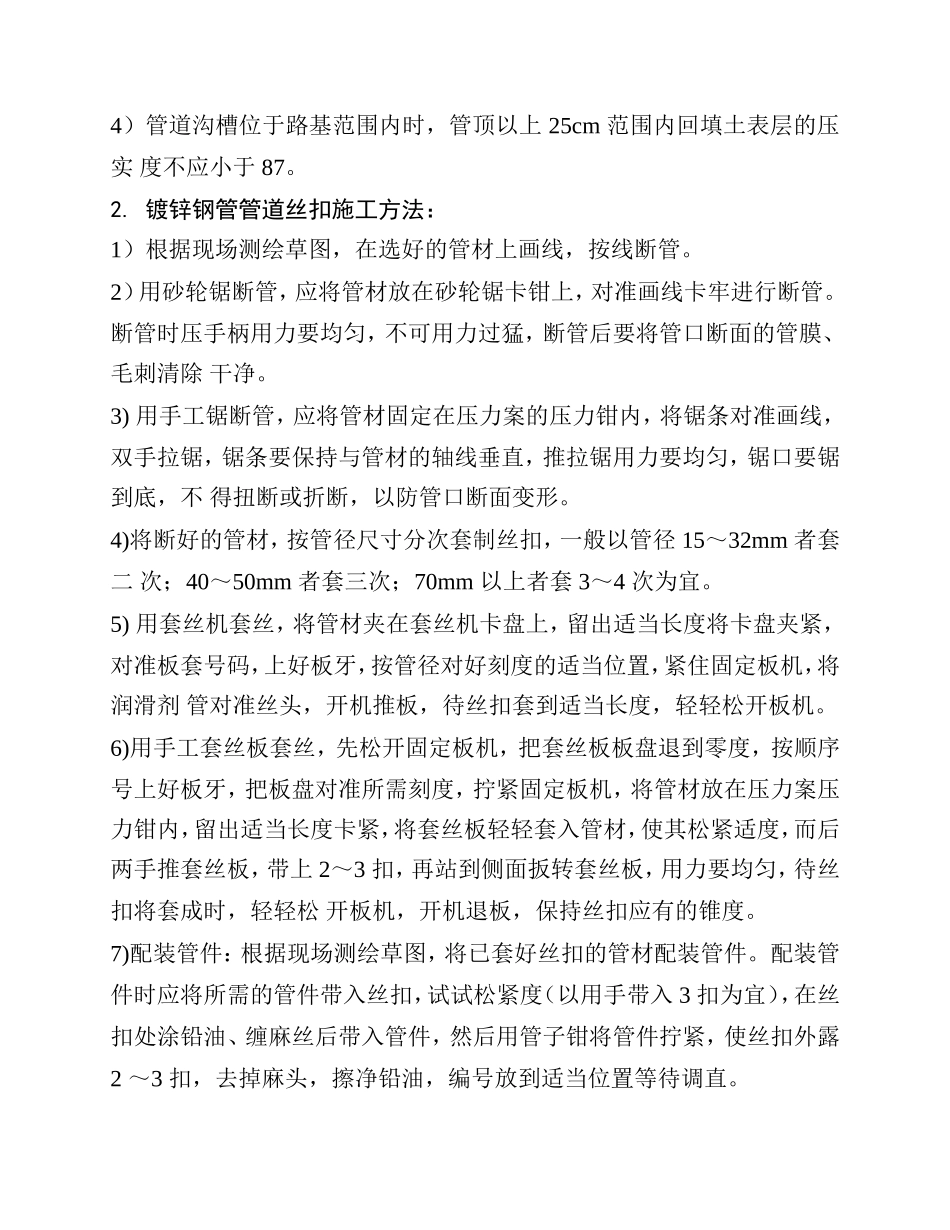

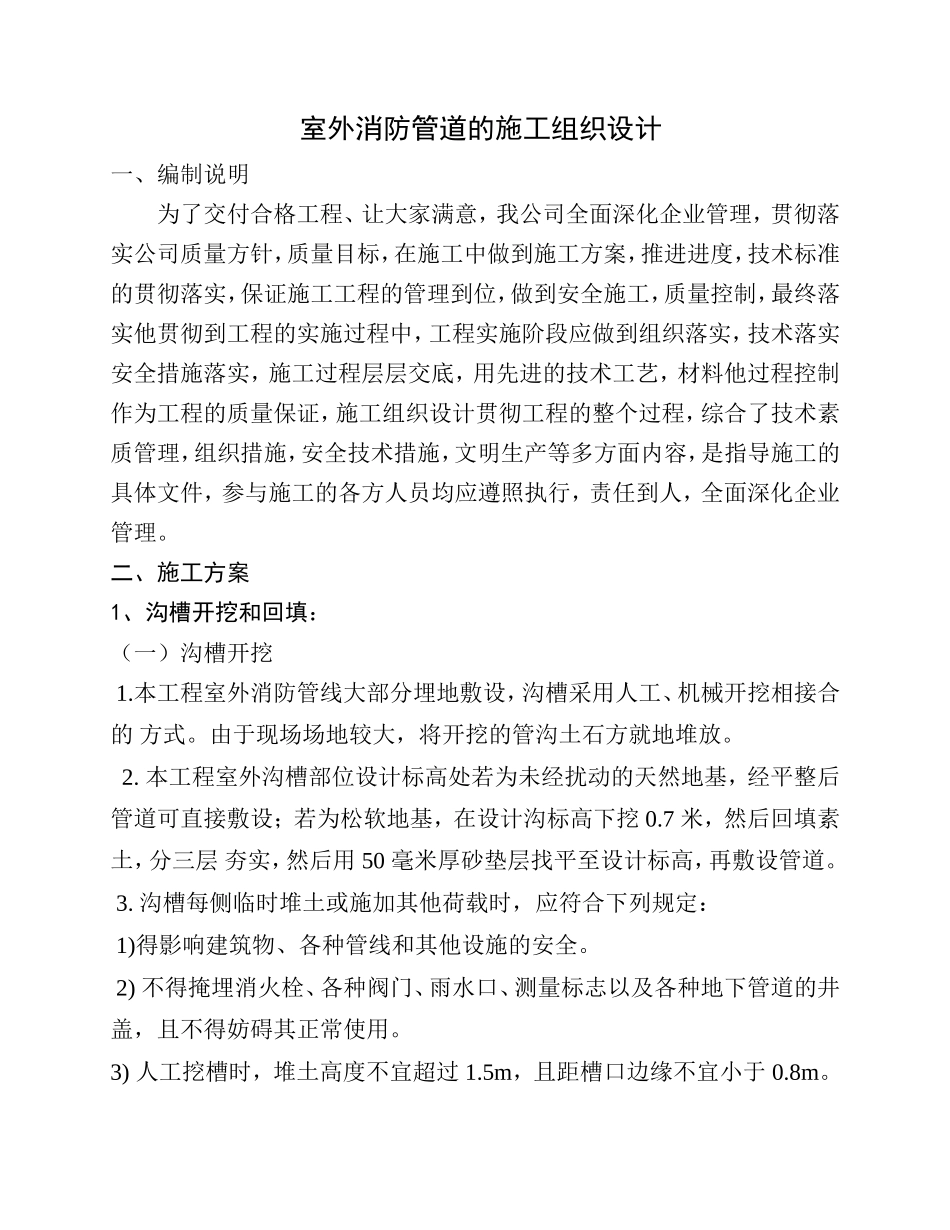

室外消防管道的施工组织设计一、编制说明为了交付合格工程、让大家满意，我公司全面深化企业管理，贯彻落实公司质量方针，质量目标，在施工中做到施工方案，推进进度，技术标准的贯彻落实，保证施工工程的管理到位，做到安全施工，质量控制，最终落实他贯彻到工程的实施过程中，工程实施阶段应做到组织落实，技术落实安全措施落实，施工过程层层交底，用先进的技术工艺，材料他过程控制作为工程的质量保证，施工组织设计贯彻工程的整个过程，综合了技术素质管理，组织措施，安全技术措施，文明生产等多方面内容，是指导施工的具体文件，参与施工的各方人员均应遵照执行，责任到人，全面深化企业管理。二、施工方案1、沟槽开挖和回填：（一）沟槽开挖1.本工程室外消防管线大部分埋地敷设，沟槽采用人工、机械开挖相接合的方式。由于现场场地较大，将开挖的管沟土石方就地堆放。2.本工程室外沟槽部位设计标高处若为未经扰动的天然地基，经平整后管道可直接敷设；若为松软地基，在设计沟标高下挖0.7米，然后回填素土，分三层夯实，然后用50毫米厚砂垫层找平至设计标高，再敷设管道。3.沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：1)得影响建筑物、各种管线和其他设施的安全。2)不得掩埋消火栓、各种阀门、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用。3)人工挖槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。4)沟槽的开挖质量应符合下列规定：5)未经扰动天然地基或地基处理符合设计要求；槽壁平整，边坡坡度符合施工设计的规定；沟槽中心线每侧的净度不应小于管道沟槽底部开挖宽度的一半；槽底高程的允许偏差：开挖土方时应为±20mm。6)沟槽支撑本工程沟槽深度均较浅，且地基较坚硬，所以不考虑沟槽支撑(二)沟槽回填1.管道的沟槽应在水压试验合格后及时回填。2.回填土时，槽底至管顶以上50cm范围内，不得含有机物、冻土以及大于50mm的砖、石等硬块；回填时回填土须夯压实，两侧高差应相差不大。3.回填土的每层虚铺厚度为250mm。4.沟槽回填时，砖、石、木块等杂物应清除干净。5.回填土或其它回填材料运入槽内时不得损伤管节及其接口，并应符合下列规定：1）根据一层虚铺厚度的用量将回填材料运至槽内，且不得在影响压实的范围内堆料。2）管道两侧和管顶以上50cm范围内的回填材料，应有沟槽两侧对称运入槽内，不得直接扔在管道上；回填其他部位时，应均匀运入槽内，不得集中推入。6.沟槽回填土的压实，应符合下列规定：1）回填压实应逐层进行，且不得损伤管道。2）管道两侧和管顶以上50cm范围内，应采用轻夺夯实，管道两侧压实面的高度差不应超过30cm。3）分段回填压实时，相邻段的接茬应呈接梯形，且不得漏夯。4）管道沟槽位于路基范围内时，管顶以上25cm范围内回填土表层的压实度不应小于87。2.镀锌钢管管道丝扣施工方法：1）根据现场测绘草图，在选好的管材上画线，按线断管。2）用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢进行断管。断管时压手柄用力要均匀，不可用力过猛，断管后要将管口断面的管膜、毛刺清除干净。3)用手工锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手拉锯，锯条要保持与管材的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不得扭断或折断，以防管口断面变形。4)将断好的管材，按管径尺寸分次套制丝扣，一般以管径15～32mm者套二次；40～50mm者套三次；70mm以上者套3～4次为宜。5)用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。6)用手工套丝板套丝，先松开固定板机，把套丝板板盘退到零度，按顺序号上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上2～3扣，再站到侧面扳转套丝板，用力要均匀，待丝扣将套成时，轻轻松开板机，开机退板，保持丝扣应有的锥度。7)配装管件：根据现场测绘草图，将已套好丝扣的管材配装管件。配装管件...
