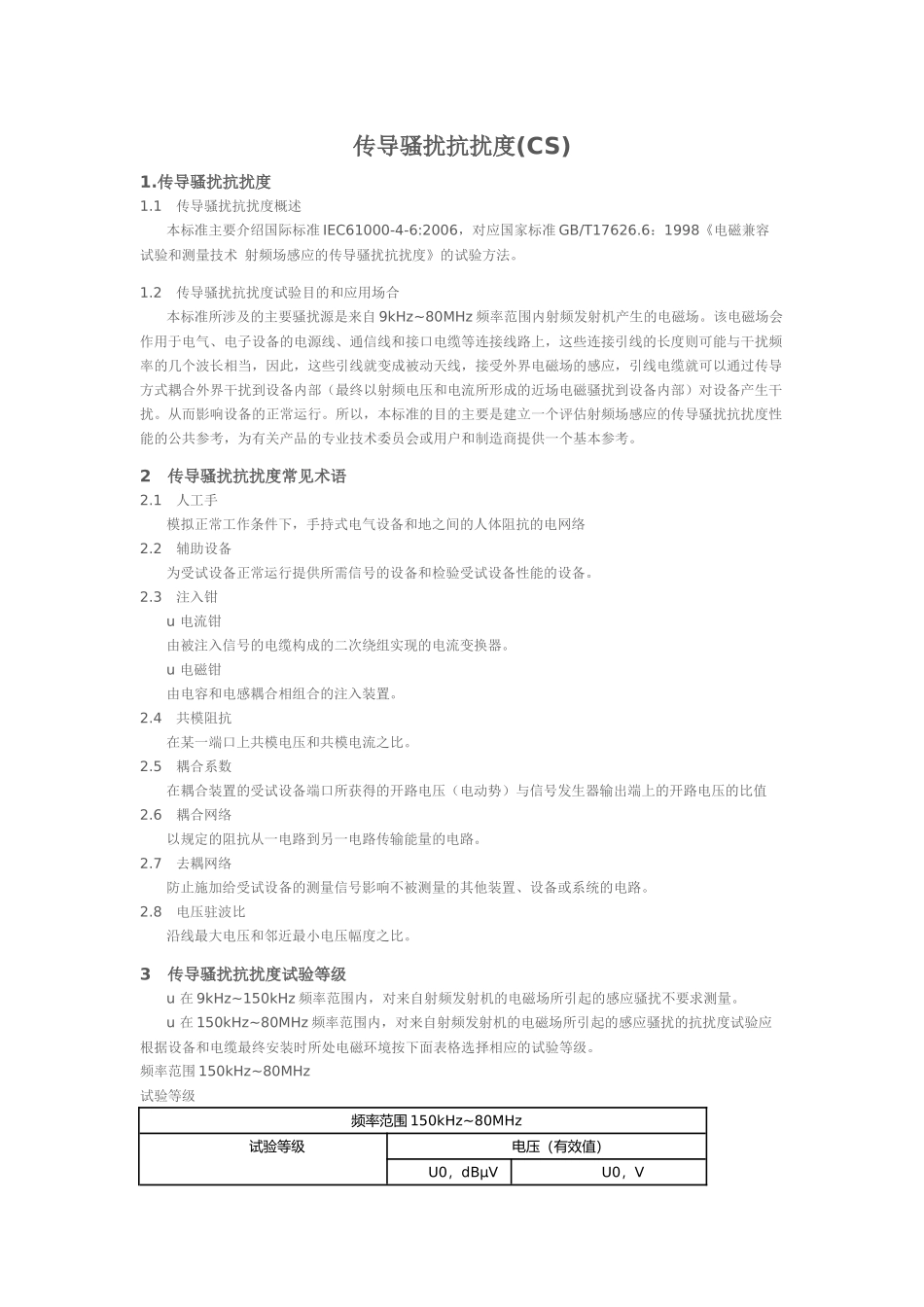

传导骚扰抗扰度(CS)测试_第1页
1/9

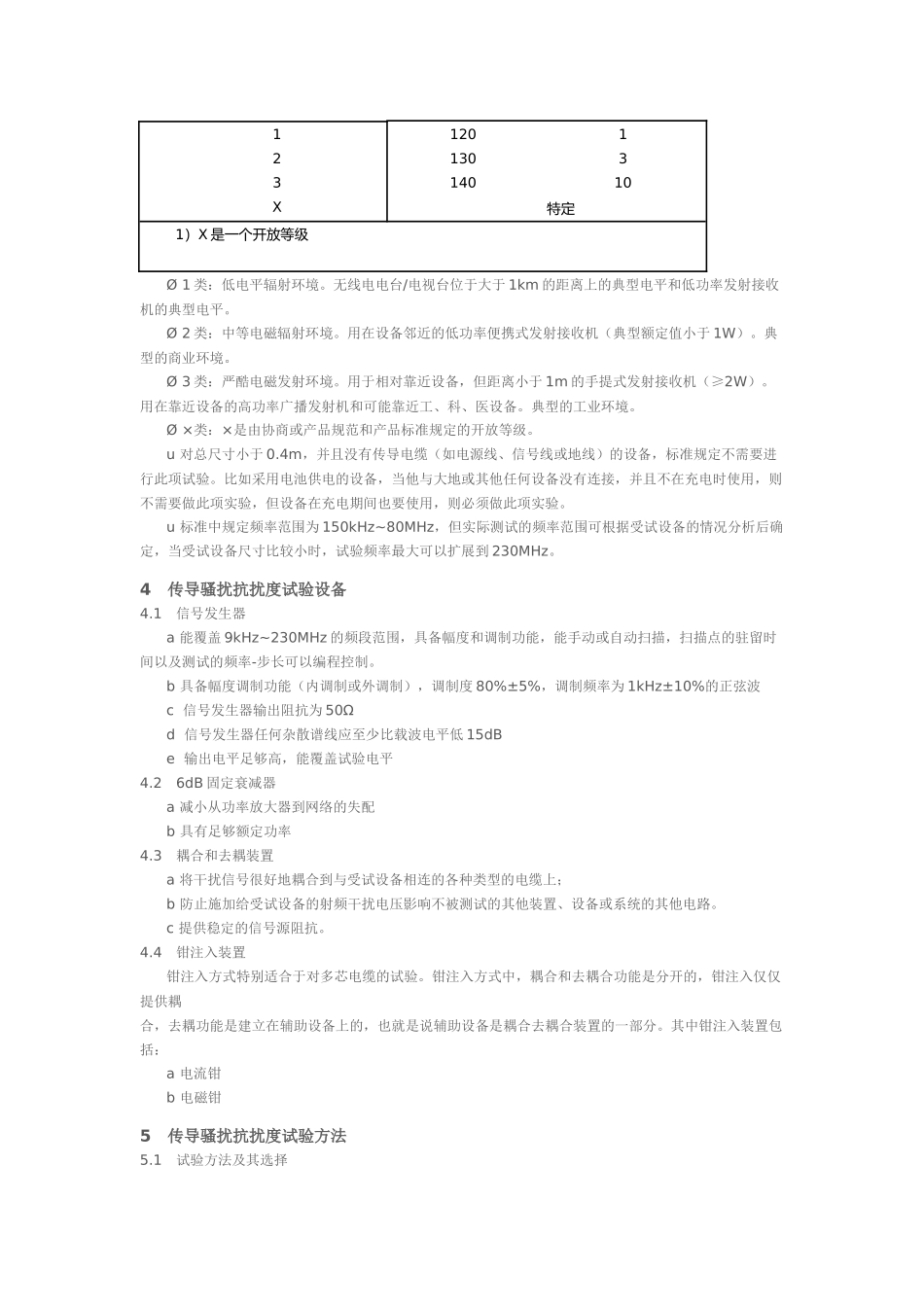

传导骚扰抗扰度(CS)测试_第2页
2/9
传导骚扰抗扰度(CS)测试_第3页
3/9
传导骚扰抗扰度(CS)1.传导骚扰抗扰度1.1传导骚扰抗扰度概述本标准主要介绍国际标准IEC61000-4-6:2006,对应国家标准GB/T17626.6:1998《电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度》的试验方法。1.2传导骚扰抗扰度试验目的和应用场合本标准所涉及的主要骚扰源是来自9kHz~80MHz频率范围内射频发射机产生的电磁场。该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上,这些连接引线的长度则可能与干扰频率的几个波长相当,因此,这些引线就变成被动天线,接受外界电磁场的感应,引线电缆就可以通过传导方式耦合外界干扰到设备内部(最终以射频电压和电流所形成的近场电磁骚扰到设备内部)对设备产生干扰。从而影响设备的正常运行。所以,本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考,为有关产品的专业技术委员会或用户和制造商提供一个基本参考。2传导骚扰抗扰度常见术语2.1人工手模拟正常工作条件下,手持式电气设备和地之间的人体阻抗的电网络2.2辅助设备为受试设备正常运行提供所需信号的设备和检验受试设备性能的设备。2.3注入钳u电流钳由被注入信号的电缆构成的二次绕组实现的电流变换器。u电磁钳由电容和电感耦合相组合的注入装置。2.4共模阻抗在某一端口上共模电压和共模电流之比。2.5耦合系数在耦合装置的受试设备端口所获得的开路电压(电动势)与信号发生器输出端上的开路电压的比值2.6耦合网络以规定的阻抗从一电路到另一电路传输能量的电路。2.7去耦网络防止施加给受试设备的测量信号影响不被测量的其他装置、设备或系统的电路。2.8电压驻波比沿线最大电压和邻近最小电压幅度之比。3传导骚扰抗扰度试验等级u在9kHz~150kHz频率范围内,对来自射频发射机的电磁场所引起的感应骚扰不要求测量。u在150kHz~80MHz频率范围内,对来自射频发射机的电磁场所引起的感应骚扰的抗扰度试验应根据设备和电缆最终安装时所处电磁环境按下面表格选择相应的试验等级。频率范围150kHz~80MHz试验等级频率范围150kHz~80MHz试验等级电压(有效值)U0,dBμVU0,V123X1201301401310特定1)X是一个开放等级Ø1类:低电平辐射环境。无线电电台/电视台位于大于1km的距离上的典型电平和低功率发射接收机的典型电平。Ø2类:中等电磁辐射环境。用在设备邻近的低功率便携式发射接收机(典型额定值小于1W)。典型的商业环境。Ø3类:严酷电磁发射环境。用于相对靠近设备,但距离小于1m的手提式发射接收机(≥2W)。用在靠近设备的高功率广播发射机和可能靠近工、科、医设备。典型的工业环境。Ø×类:×是由协商或产品规范和产品标准规定的开放等级。u对总尺寸小于0.4m,并且没有传导电缆(如电源线、信号线或地线)的设备,标准规定不需要进行此项试验。比如采用电池供电的设备,当他与大地或其他任何设备没有连接,并且不在充电时使用,则不需要做此项实验,但设备在充电期间也要使用,则必须做此项实验。u标准中规定频率范围为150kHz~80MHz,但实际测试的频率范围可根据受试设备的情况分析后确定,当受试设备尺寸比较小时,试验频率最大可以扩展到230MHz。4传导骚扰抗扰度试验设备4.1信号发生器a能覆盖9kHz~230MHz的频段范围,具备幅度和调制功能,能手动或自动扫描,扫描点的驻留时间以及测试的频率-步长可以编程控制。b具备幅度调制功能(内调制或外调制),调制度80%±5%,调制频率为1kHz±10%的正弦波c信号发生器输出阻抗为50Ωd信号发生器任何杂散谱线应至少比载波电平低15dBe输出电平足够高,能覆盖试验电平4.26dB固定衰减器a减小从功率放大器到网络的失配b具有足够额定功率4.3耦合和去耦装置a将干扰信号很好地耦合到与受试设备相连的各种类型的电缆上;b防止施加给受试设备的射频干扰电压影响不被测试的其他装置、设备或系统的其他电路。c提供稳定的信号源阻抗。4.4钳注入装置钳注入方式特别适合于对多芯电缆的试验。钳注入方式中,耦合和去耦合功能是分开的,钳注入仅仅提供耦合,去耦功能是建立在辅助设备上的,也就是说辅助设备是耦合去耦合装置的一部分。其中钳注入装置包括:a电流钳b电磁钳5传导骚扰抗扰度试验方法5.1试验方...
