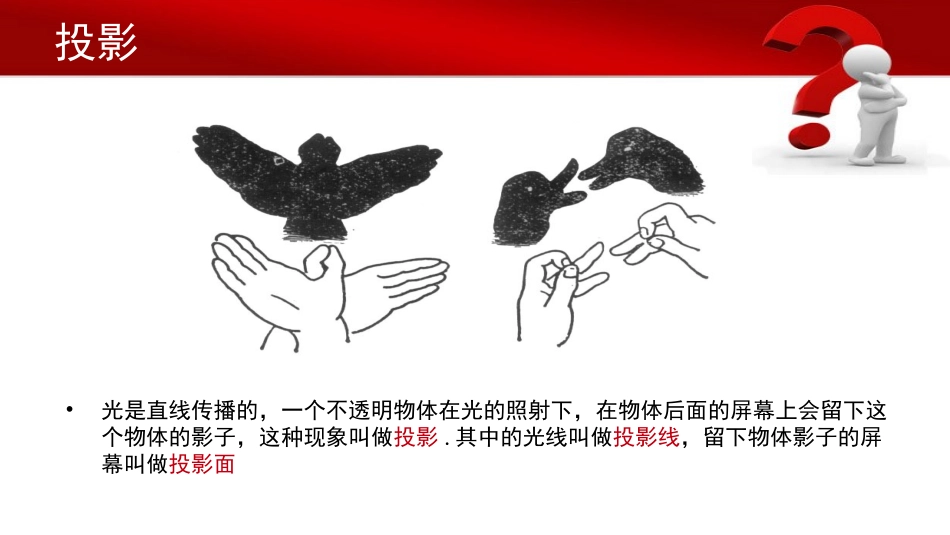

1.2.1～2中心投影与平行投影、三视图学习一找影子的方法•光是直线传播的，一个不透明物体在光的照射下，在物体后面的屏幕上会留下这个物体的影子，这种现象叫做投影.其中的光线叫做投影线，留下物体影子的屏幕叫做投影面投影中心投影•我们把光由一点向外散射形成的投影叫做中心投影•投射中心、物体、投影面三者之间的相对距离对投影的大小有影响投影线平行投影•把在一束平行光线照射下形成的投影叫做平行投影•在平行投影之下，与投影面平行的平面图形留下的影子，与这个平面图形的形状和大小完全相同。正投影斜投影学习二实物找影子长方体的三视图正视图俯视图侧视图俯视图正视图正视图、侧视图和俯视图统称为三视图侧视图三视图投影规律：1.正视图与俯视图“长对正”2.正视图与侧视图“高平齐”3.俯视图与侧视图“宽相等”正视图侧视图俯视图练习:请判断下列图形的三视图是否正确:(1)球的三视图关键词:定位------三视图有其规定的位置.简单几何体的三视图正视图侧视图俯视图(2)圆柱的三视图关键词:线段------水平面上的线不论曲直,皆成直线段.简单几何体的三视图正视图侧视图俯视图(3)圆锥的三视图．简单几何体的三视图正视图侧视图俯视图思考下面是一个正四棱锥，它的正视图是一个怎样的三角形？这个三角形的高怎样寻找？画出下列几何体的三视图(1)(2)练习六棱柱的三视图六棱柱的三视图关键词:实线------分界线和可见轮廓线实线画出.(1)练习正视图侧视图俯视图圆台的三视图圆台的三视图(2)练习正视图侧视图俯视图倒圆台的三视图倒圆台的三视图关键词:虚线------不可见轮廓线虚线画出.变式练习正视图侧视图俯视图1.确定观察方向;2.布置视图位置;3.画出三个视图:①长对正,高齐平,宽相等②注意实线与虚线画简单几何体的步骤画出下列简单组合体的三视图:(1)(2)简单组合体的三视图(1)．简单组合体的三视图正视图侧视图俯视图(2)简单组合体的三视图正视图侧视图俯视图1.认真观察;2.分解出基本几何体;3.按画三视图基本原则画出各部分的投影.画简单组合体的步骤学习三由影子想象实物(1)由三视图想象实物模型正视图侧视图俯视图(2)正视侧视俯视由三视图想象实物模型正视图侧视图俯视图俯视图正视图侧视图(3)由三视图想象实物模型(4)由三视图想象实物模型正视图侧视图俯视图1.三视图的定义.2.简单几何体的三视图的作法.3.简单组合体的三视图的作法.4.由三视图想象实物原形.总结
