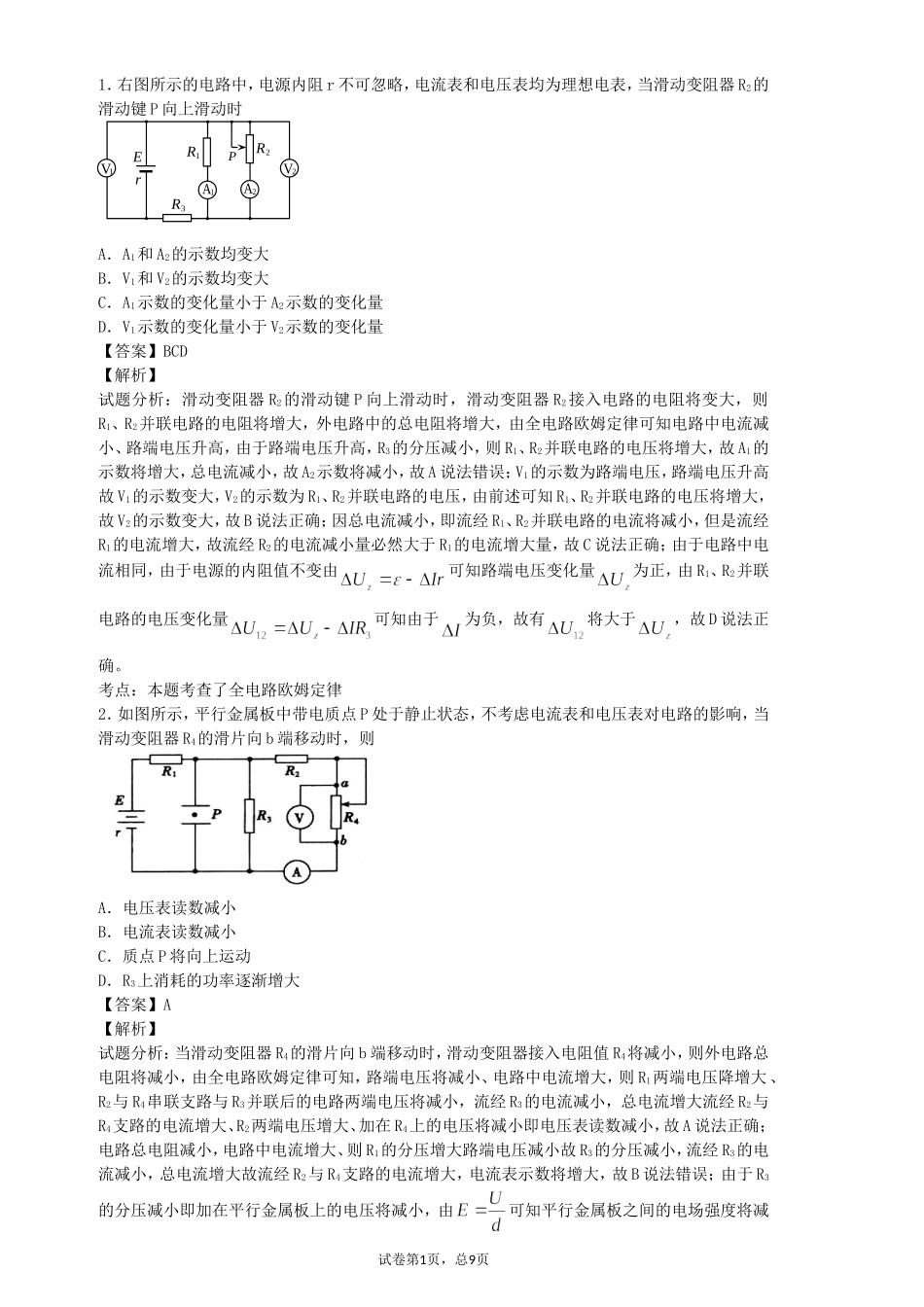

1．右图所示的电路中，电源内阻r不可忽略，电流表和电压表均为理想电表，当滑动变阻器R2的滑动键P向上滑动时A．A1和A2的示数均变大B．V1和V2的示数均变大C．A1示数的变化量小于A2示数的变化量D．V1示数的变化量小于V2示数的变化量【答案】BCD【解析】试题分析：滑动变阻器R2的滑动键P向上滑动时，滑动变阻器R2接入电路的电阻将变大，则R1、R2并联电路的电阻将增大，外电路中的总电阻将增大，由全电路欧姆定律可知电路中电流减小、路端电压升高，由于路端电压升高，R3的分压减小，则R1、R2并联电路的电压将增大，故A1的示数将增大，总电流减小，故A2示数将减小，故A说法错误；V1的示数为路端电压，路端电压升高故V1的示数变大，V2的示数为R1、R2并联电路的电压，由前述可知R1、R2并联电路的电压将增大，故V2的示数变大，故B说法正确；因总电流减小，即流经R1、R2并联电路的电流将减小，但是流经R1的电流增大，故流经R2的电流减小量必然大于R1的电流增大量，故C说法正确；由于电路中电流相同，由于电源的内阻值不变由可知路端电压变化量为正，由R1、R2并联电路的电压变化量可知由于为负，故有将大于，故D说法正确。考点：本题考查了全电路欧姆定律2．如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大【答案】A【解析】试题分析：当滑动变阻器R4的滑片向b端移动时，滑动变阻器接入电阻值R4将减小，则外电路总电阻将减小，由全电路欧姆定律可知，路端电压将减小、电路中电流增大，则R1两端电压降增大、R2与R4串联支路与R3并联后的电路两端电压将减小，流经R3的电流减小，总电流增大流经R2与R4支路的电流增大、R2两端电压增大、加在R4上的电压将减小即电压表读数减小，故A说法正确；电路总电阻减小，电路中电流增大、则R1的分压增大路端电压减小故R3的分压减小，流经R3的电流减小，总电流增大故流经R2与R4支路的电流增大，电流表示数将增大，故B说法错误；由于R3的分压减小即加在平行金属板上的电压将减小，由可知平行金属板之间的电场强度将减试卷第1页，总9页1A1V2A2VEr3R1R2RP小，质点P所受电场力将减小，质点P将在重力作用下加速向下运动，故C说法错误；由可知，当R3上电压降低时其功率减小，故D说法错误。考点：本题考查了全电路欧姆定律、匀强电场的场强及电功率等3．如图所示电路中，电源电动势为E，电源内阻为r，串联的固定电阻为R2，滑动变阻器的总电阻为R1，电阻大小关系为R1=R2=r，则在滑动触头从a端移动到b端的过程中，下列描述中正确的是A．电路中的总电流先增大后减小B．电路的路端电压先增大后减小C．电源的输出功率先增大后减小D．滑动变阻器R1上消耗的功率先减小后增大【答案】B【解析】试题分析：滑片P在a端时，滑动变阻器短路，，滑片p到达b端时滑动变阻器又短路，，滑片p在a、b之间某位置时，两部分电阻并联，可算出滑片经电阻器中点时并联电阻最大，所以ab之间的电阻先增大后减小，由闭合电路的欧姆定律可知，电流先减小后增大，故A项错；路端电压，因电流先减小后增大，所以路端电压先增大后减小，故B项正确；考点：4．在如图所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（）A．电流表中断路，L1和L2都完好B．L1灯丝断路，电流表和L2都完好C．L2灯丝断路，电流表和L1都完好D．L1和L2灯丝都断路，而电流表完好【答案】B【解析】试题分析：如果电流表中断路，L1和L2都完好，，干路断开，电压表示数为零，选项A错误；如果L1灯丝断路，电流表和L2都完好，主电路断路，两灯都不亮，电流表示数为零，电压表与电源两极相连，电压表示数接近电源电压，选项B正确；如果L2灯丝断路，电流表和L1都完好，干路断开，电压表示数为零，选项C错误；如果L1和L2灯丝都断路电流表完好，干路断开，电压表不能与电源两极相连，电压表示数为零，选项D错误。考点：本题旨在考查电路故障分析。5．如图所示，在滑动变阻器的滑片向左滑动的过程中，理想电压表、电流表的示数将发...
