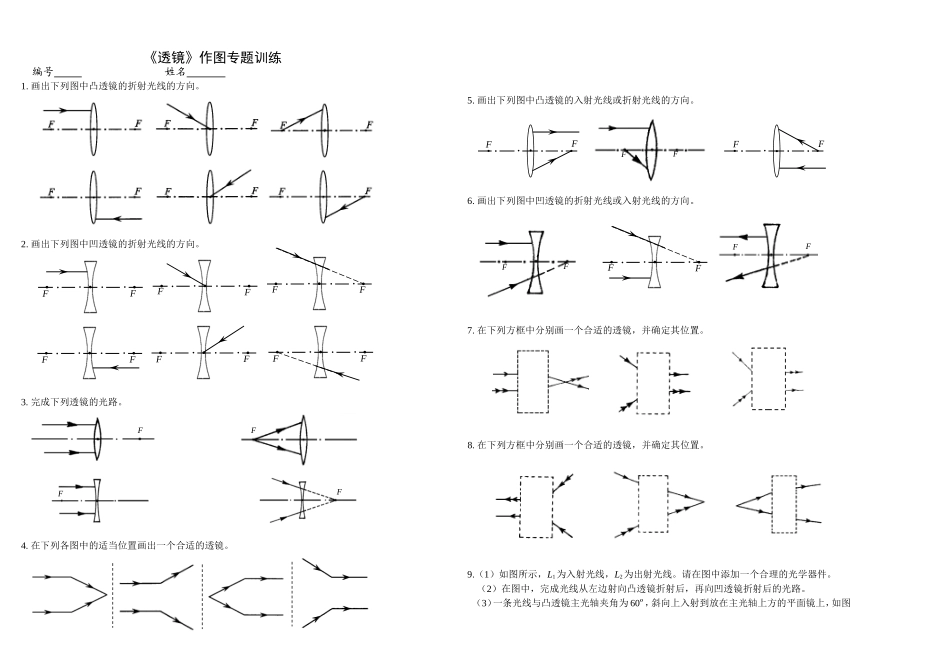

FFFFFFFFFFFFFFFFFFFFFFFFFF《透镜》作图专题训练编号姓名1.画出下列图中凸透镜的折射光线的方向。2.画出下列图中凹透镜的折射光线的方向。3.完成下列透镜的光路。4.在下列各图中的适当位置画出一个合适的透镜。5.画出下列图中凸透镜的入射光线或折射光线的方向。6.画出下列图中凹透镜的折射光线或入射光线的方向。7.在下列方框中分别画一个合适的透镜，并确定其位置。8.在下列方框中分别画一个合适的透镜，并确定其位置。9.（1）如图所示，L1为入射光线，L2为出射光线。请在图中添加一个合理的光学器件。（2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。（3）一条光线与凸透镜主光轴夹角为60º，斜向上入射到放在主光轴上方的平面镜上，如图FFL1L2F1F1F2F2所示，入射光线与镜面夹角为30º。请完成光路图。
