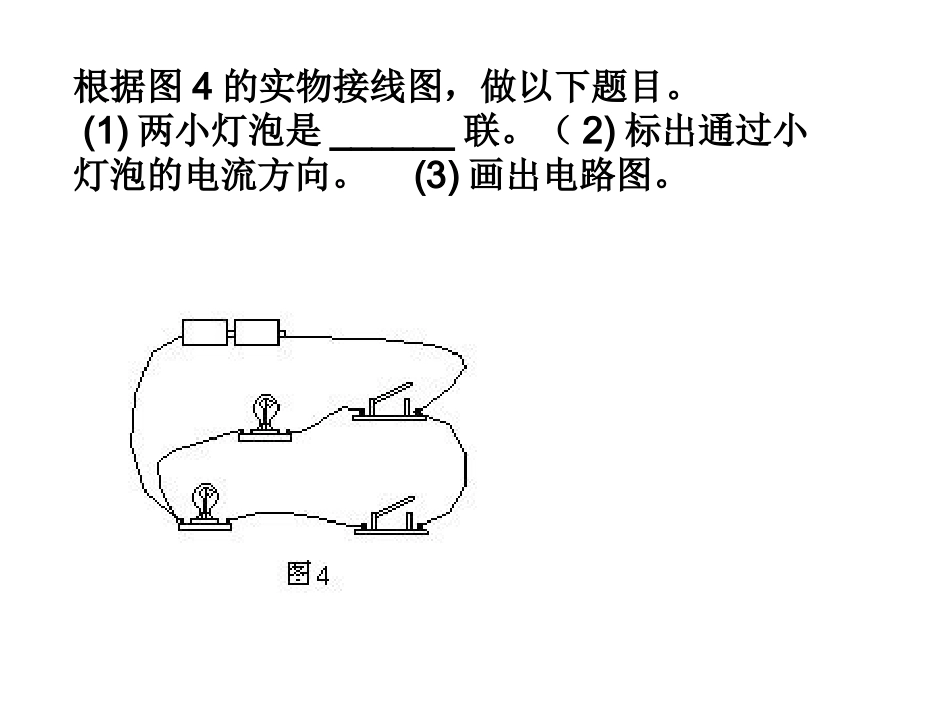

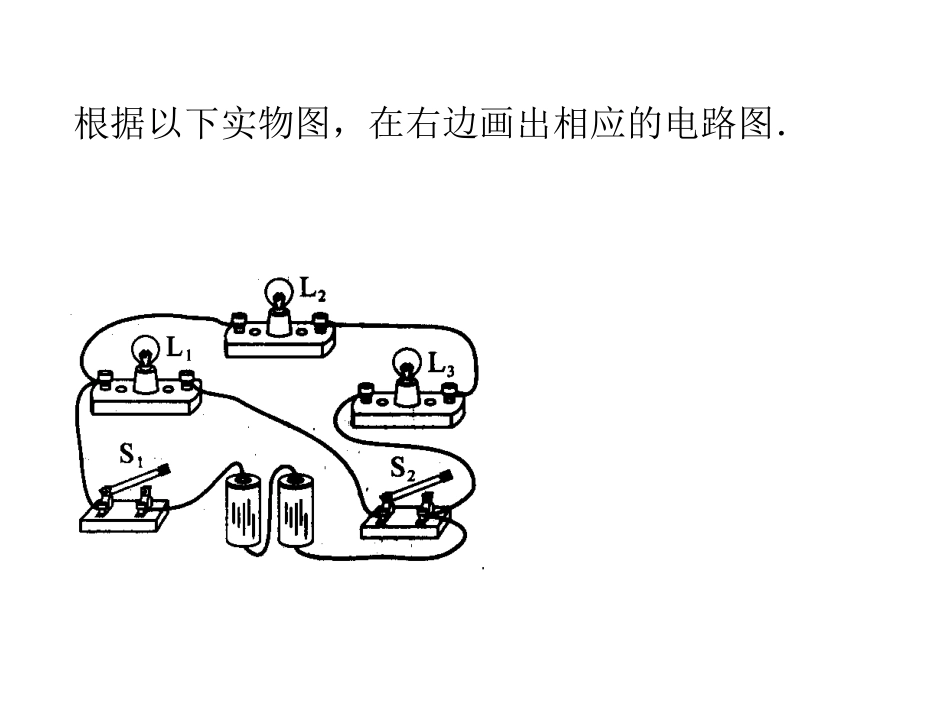

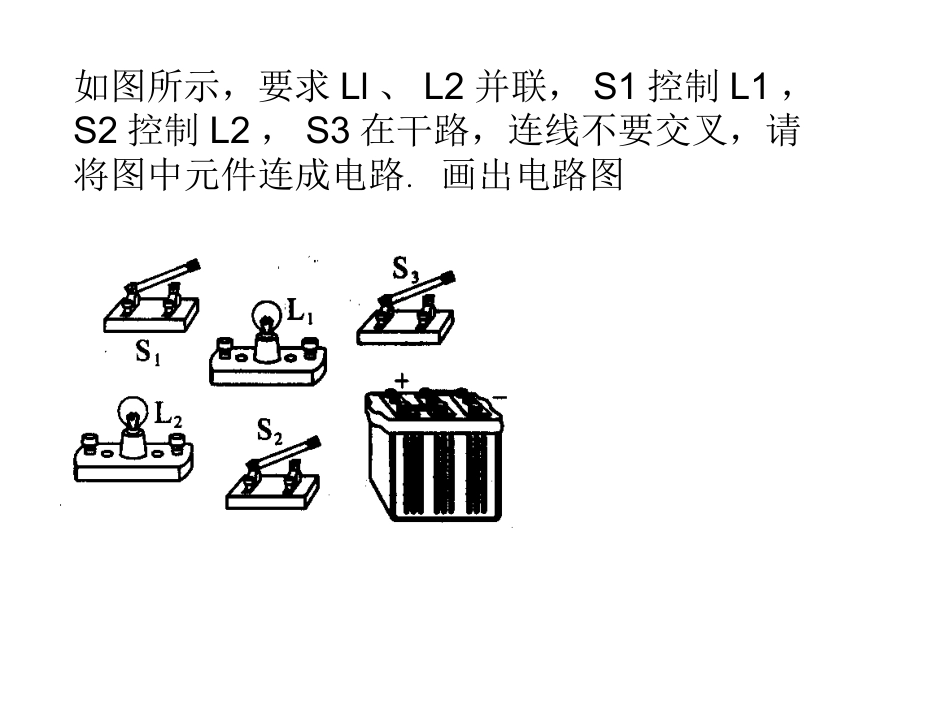

根据以下实物图，在右边画出相应的电路图．如图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．画出电路图根据图4的实物接线图，做以下题目。(1)两小灯泡是______联。（2)标出通过小灯泡的电流方向。(3)画出电路图。根据图(a)的电路图，在图(b)中画出对应的实物连接图．将以下右边电路元件按左边电路图连接成实物图．(要求导线不交叉)3画出图13-3-1的电路图．图中开关S是接在干路上的还是接在支路上的？由电路图连接实物图1、如上右图所示，按电路图用笔画线作导线，将元件连接起来根据图11—15(a)的电路图，在图11—15(b)中画出对应的实物连接图．用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．由实物图画电路图11.（实践应用题）将图13-3-14中的实物按要求连成电路。（1）L1、L2、L3三盏灯并联；（2）S1控制L1、L2；（3）S2控制整个电路。四、作图题1．如图3(a)、(b)所示的元件，在不移动元件位置，将(a)组成串联电路，将(b)组成并联电路，且S控制L1和L2。
