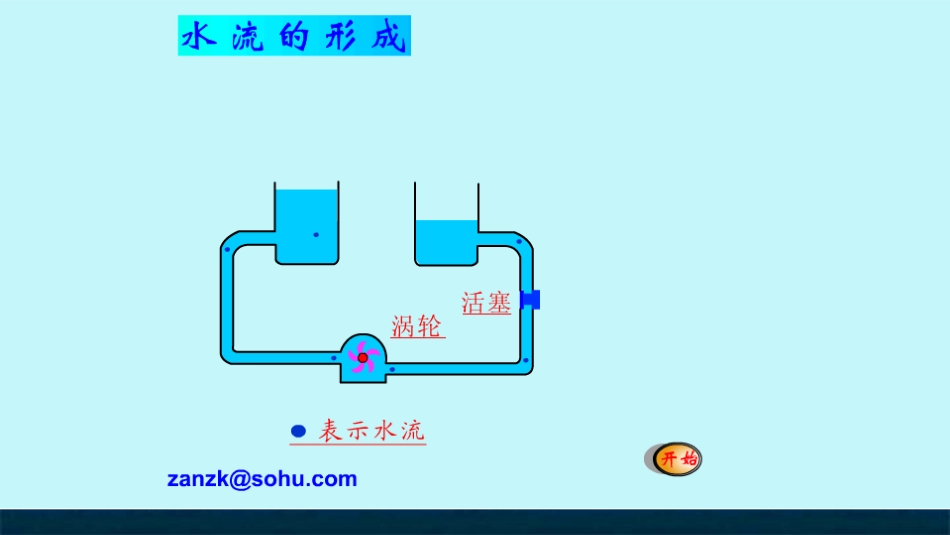

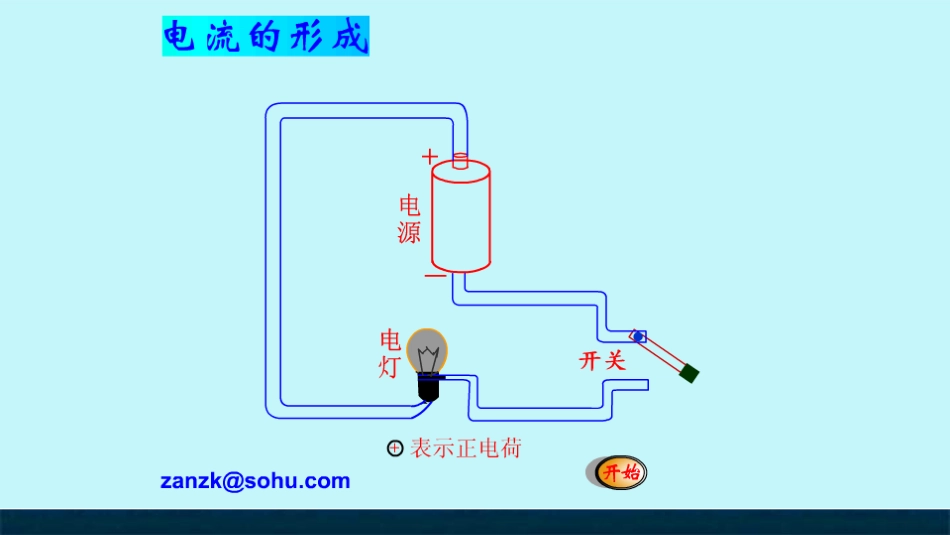

第十六章电压电阻1、电压是形成电流的原因，电源是提供电压的装置。一、电压（U）1kV=103V1mV=10-3V提供形成电流电压电源总结：2、单位：伏特，简称伏（V）常用单位：千伏（kV），毫伏（mV）练习1、256kV=V2、220mV=V3、22kV=V=mV2.56×1050.222.2×1042.2×107一节干电池1.5V照明电路：220V对人体安全的电压不高于36V一节铅蓄电池2V身边的电压值手机电池:3.7V大型发电机：1.5×104V产生闪电时的电压：104～109V二、电压的测量——电压表中间的旋钮可以调零观察电压表电压表：外观接线柱量程分度值三、电压表的使用2．要使电流从电压表的“+”接线柱流入，从“－”接线柱流出。（正进负出）1．电压表要并联在被测电路的两端。L1V+-3．被测电压不能超过电压表的量程。（可先估测，再试触以选择合适量程）4．电压表可直接接在电源两极上，测出的示数是电源的电压。判断下列电压表的连接是否正确判断下列电压表的连接是否正确判断下列电压表分别测的是谁的电压？L1L2电压表测L1两端的电压2051015013315V电压表的读数三看：量程分度值格数2051015013315V电压表的读数2051015013315V电压表的读数2051015013315V电压表的读数2051015013315V电压表的读数2051015013315V电压表的读数比较仪表电压表电流表相同点用途符号连接方法量程大小分度值与电源连接串联在被测电路中0.6A或3A3V或15V0.02A或0.1A0.1V或0.5V能够直接连接在电源两极上绝对不允许不经过用电器直接连到电源两极上都有3个接线柱两个量程。使用前指针要调零，弄清量程和分度值。使用时都要估测，不能估测时要试触以选择合适量程，都要使电流从正接线柱流进负接线柱流出，都要等指针稳定时再读数值。４电压表与电流表的比较测量电路两端的电压测量电路中的电流并联在被测电路的两端ＶA1、下列说法中正确是（）A.电路两端有电压，电路中就一定有持续的电流B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压C小试身手小试身手2、关于电压表的使用，正确的是（）A.电压表不能直接测量电源电压，否则会烧坏B.尽可能选大的量程，以免损坏电压表C.经试触后，被测电压不超过小量程时，应选用小量程D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C3、下图是用电压表测量小灯泡电压的电路图，其中正确的是（）Ｂ4、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（）DV2L2L1在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。电压表测L1两端的电压VL1L2电压表测L2两端的电压+-+-将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2V1V2L1L2如图所示，图中电压表Ｖ１测的是灯______两端的电压，电压表Ｖ２测的是灯________两端的电压，电压表Ｖ测的是灯___________两端的电压Ｌ１Ｌ２Ｌ１和Ｌ２在图所示电路中，开关闭合后，会出现的后果是（）A.电流表与电压表被烧坏B.电流表与电压表都不会被烧坏C.只有电压表会被烧坏D.只有电流表会被烧坏D如图所示电路中，电表如图所示电路中，电表aa、、bb接法正确的是接法正确的是A.A.aa、、bb都是电流表都是电流表B.B.aa、、bb都是电压表都是电压表C.C.aa是电流表，是电流表，bb是电压表是电压表D.D.aa是电压表，是电压表，bb是电流表是电流表Ｃ如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧A点接线柱拆开，接到了C点处，这种做法正确吗？为什么？思考－＋
