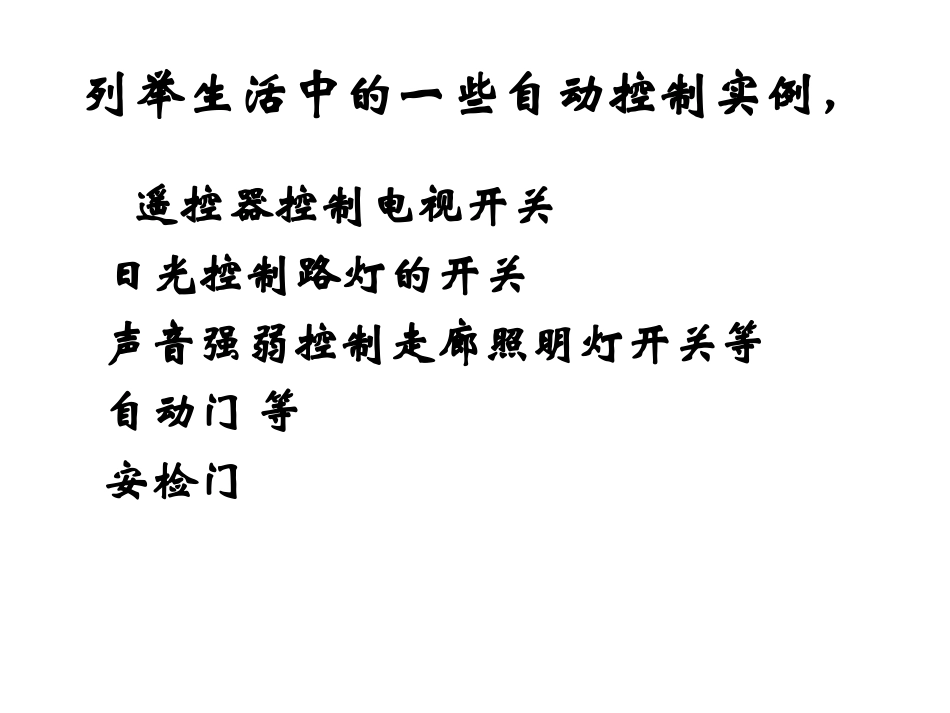

第六章传感器列举生活中的一些自动控制实例，遥控器控制电视开关日光控制路灯的开关声音强弱控制走廊照明灯开关等自动门等安检门第一节传感器及其工作原理一、什么是传感器（1）什么是传感器？（以干簧管为例引入）（以干簧管为例引入）干簧管可以控制灯的熄灭干簧管可以控制灯的熄灭磁感应强度的变化簧片的磁化和去磁电路的通断传感器是指这样一类元件：它能够感知诸如力、温度、光、声、化学成分等非电学量，并把它们按照一定的规律转化成电压、电流等电学量，或转化为电路的通断。传感器的定义：（2）传感器的作用是什么？传感器的作用是把非电学量转化为电学量或电路的通断，从而实现很方便地测量、传输、处理和控制。非电学量→传感器→电学量角度位移速度压力温度湿度声强光照传感器电压电流电阻电容非电学量非电学量敏感元件转换器件转换电路电学量电学量（3）传感器的工作原理1、干簧管：是一种能够感知磁场的传感器二、常见制作传感器的元件根据演示实验并结合教材P53的内容，思考问题：（1）光敏电阻的电阻率与什么有关？（2）光敏电阻受到光照时会发生什么变化？怎样解释？（3）光敏电阻能够将什么量转化为什么量？（4）如下图所示，随着光照强度的增加，电阻将如何变化？2、光敏电阻Ω演示实验：将光敏电阻和多用表的欧姆档相连，随着光照不同，表有何变化？（1）光敏电阻的电阻率与光照强度有关。（2）光敏电阻受到光照时电阻会变小。硫化镉是一种半导体材料，无光照时，载流子极少，导电性能不好；随着光照增强，载流子增多，导电性能变好。（3）光敏电阻能够将光学量转化为电阻这个电学量。光敏电阻工作原理：光照增强半导体材料中的载流子（自由电子光照增强半导体材料中的载流子（自由电子和空穴）浓度增加材料的电阻率减小和空穴）浓度增加材料的电阻率减小三．热敏电阻和金属热电阻根据演示实验并结合教材54页有关内容，思考问题：（1）随着热水倒入多少的不同，电阻有何变化？随着热水倒入多少的不同，电阻有何变化？（2）金属导体与热敏电阻的导电性能与温度的变化关系是否相同？（3）热敏电阻和金属热电阻各有哪些优缺点？（4）热敏电阻和金属热电阻能够将什么量转化为什么量？演示实验：将热敏电阻和多用表的欧姆档相连，把热敏电阻放到剩水的杯中，向杯里倒入热水，热敏电阻和金属热电阻的温度曲线。（4）热敏电阻和金属热电阻能够将什么量转化为什么量？（1）随着热水倒入多少的不同，电阻有何变化？随着热水倒入多少的不同，电阻有何变化？（1）随着水温升高，热敏电阻阻值减小（2）金属导体与热敏电阻的导电性能与温度的变化关系是否相同？（2）金属导体与热敏电阻的导电性能与温度的变化关系不相同。金属导体的导电性能随温度升高而降低热敏电阻的导电性能随温度升高而变好（3）热敏电阻和金属热电阻各有哪些优缺点？（4）热敏电阻和金属热电阻能够将温度这个热学量转化电阻量这个电学量。电容式传感器能够把位移这个力学量转化为电容这个电学量。插入电介质，电容增大四．霍尔元件一个确定的霍尔元件的d、k、为定值，再保持I不变，则UH的变化就与B成正比。这样，霍尔元件能够把磁感应强度这个磁学量转化为电压这个电学量。推导霍尔电压的公式设载流子的电荷量为q，沿电流方向定向运动的平均速率为v，单位体积内自由移动的载流子数为n，垂直电流方向导体板的横向宽度为a，则电流的微观表达式为①载流子在磁场中受到的洛伦兹力载流子在洛伦兹力作用下侧移，两个侧面出现电势差载流子受到的电场力为当达到稳定状态时，洛伦兹力与电场力平衡，即②由①②式得③式中的nq与导体的材料有关，对于确定的导体，nq是常数。令则上式可写为④nqadvIaUqFHqvBFqvBaUqHnqdIBUHnqk1dIBkUH小结1．制作传感器需要的敏感元件有光敏电阻、热敏电阻与金属热电阻、霍尔元件等。2．光敏电阻的阻值随光的强度增大而减小。光敏电阻将光学量转化为电阻这个电学量。3．热敏电阻的阻值随温度的升高而减小；金属热电阻的阻值随温度的升高而增大。热敏电阻或金属热电阻将温度这个热学量转化为电阻这个电学量。4．霍尔元件的霍尔电压公式为：霍尔元件把磁感应强度这个...
