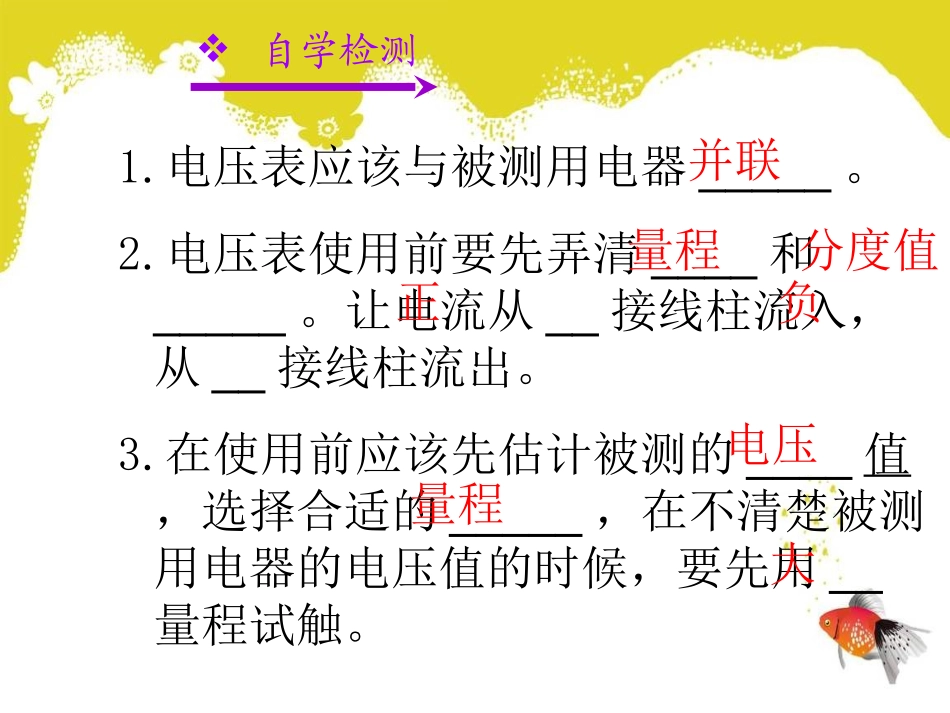

第二节串、并联电路中的电压规律第二节串、并联电路中的电压规律•阅读课本P60－P61文字内容与插图，将基本的实验步骤画上记号。学习指导自学检测1.电压表应该与被测用电器_____。2.电压表使用前要先弄清____和_____。让电流从__接线柱流入，从__接线柱流出。3.在使用前应该先估计被测的____值，选择合适的_____，在不清楚被测用电器的电压值的时候，要先用__量程试触。并联量程分度值正负电压量程大合作探究1.串联电路中各部分电压与总电压有什么关系？写出你的猜想。在串联电路中总电压等于各部分电压之和。2.分组讨论设计实验电路，画出本次实验的电路图3.按照电路图连接好实物。相互比较一下，看一看连接的实物电路有没有问题，如果有，应该怎么改正？串并联电路中的电压规律串并联电路中的电压规律合作探究串并联电路中的电压规律串并联电路中的电压规律合作探究4.闭合开关，读出电压表的示数，并记录在对应的表格中。AB间的电压U1/VBC间的电压U2/VAC间的电压U总/V第一次测量第二次测量串并联电路中的电压规律串并联电路中的电压规律合作探究5.为了让实验的结果具有普遍意义，我们还应该怎么做？换用多种规格不同的小灯泡多做几次实验。6.分析上表中的数据，你能得到什么结论？请用文字和公式分别表示出来。一、在串联电路中，总电压等于各部分电路的电压之和。公式：U总＝U1+U2串并联电路中的电压规律串并联电路中的电压规律合作探究7.在生活中，我们经常将电池串联起来使用，电池串联起来使用有什么好处？利用相关器材完成P61页“想想议议”。如果把N个电池并联起来，它们的总电压与每个电池的电压有什么关系呢，利用电压表再动手做一做。串并联电路中的电压规律串并联电路中的电压规律精讲点拔1.在连接电路时，为保证电路连接正确，一般应该从电源的正极出发，依次连接各用电器后再回到电源的负极，最后再连接电压表。2.在分析数据的时候，我们可以对数据进行加减乘除，不过要注意的是，只有单位相同的数据才能进行加减，单位不同的只能进行乘除。串并联电路中的电压规律串并联电路中的电压规律精讲点拔3.在分析数据的时候，要尽量使用控制变量法来进行。4.要得出一个实验结果，往往要换用不同规格的器材进行多次实验，以避免实验结果具有偶然性。串并联电路中的电压规律串并联电路中的电压规律即时练习1.完成P62页第1题。2.如图所示，当开关S闭合后，电压表测出的电压是（）A.灯L1两端的电压B.灯L2两端的电压C.灯L1和L2两端的总电压D.电源两端的电压A学习内容二并联电路的电压规律自学检测1.并联电路与串联电路的最大区别就在于：并联电路中电流有____回路，各支路用电器之间______影响，而串联电路只有___条回路。多条不相互一串并联电路中的电压规律串并联电路中的电压规律合作探究1.写出你对并联电路总电压与各支路电压规律的猜想。在并联电路中，总电压与各支路的电压相等。2.按照P61页图16.2－3那样连好实物（注意要选择好量程），并画出电路图。串并联电路中的电压规律串并联电路中的电压规律合作探究串并联电路中的电压规律串并联电路中的电压规律合作探究3.闭合开关，读出电压表的示数，并记录在下面的表格中。L1两端的电压U1/VL2两端的电压U2/V总电压U总/V第一次测量第二次测量串并联电路中的电压规律串并联电路中的电压规律合作探究4.换用不同规格的小灯泡，进行多次测量，将上表补充完整。5.分析上表中的数据，你能得出什么结论？请使用文字和公式分别描述出来。二、在并联电路中，总电压与各支路的电压都相等。公式：U总＝U1＝U2串并联电路中的电压规律串并联电路中的电压规律精讲点拔在实验中，要如实记录实验数据，不能为了得出想要的结论而人为编造数据。串并联电路中的电压规律串并联电路中的电压规律即时练习1.完成P62页第2、3、4题。2.在如下图所示的电路图中，能用电压表正确测出灯Ll两端电压的是（）D串并联电路中的电压规律串并联电路中的电压规律即时练习3.用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（）A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断.C
