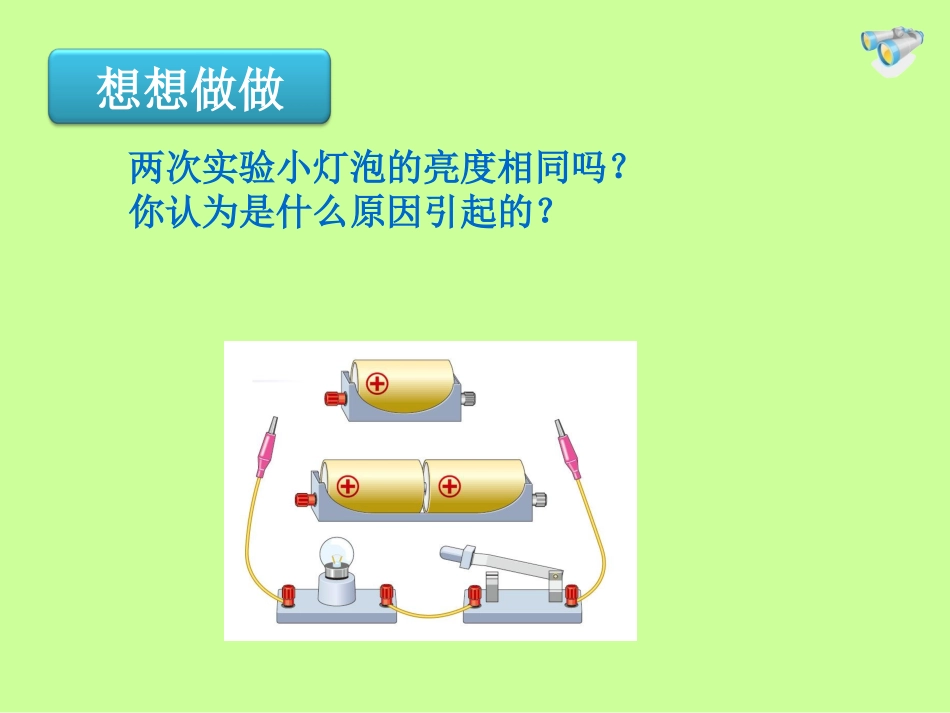

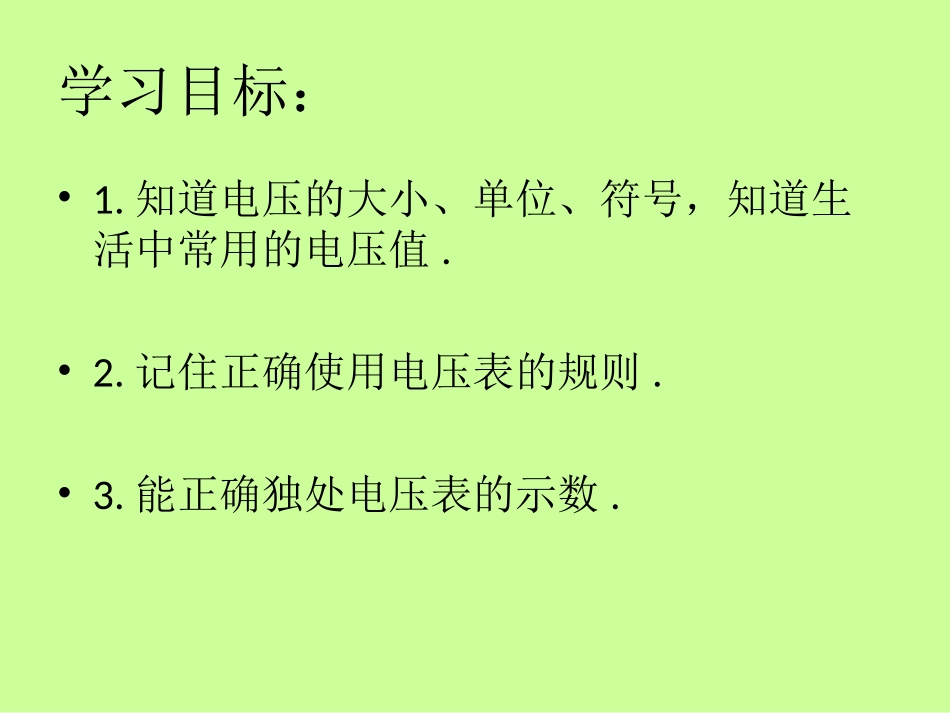

电压电压长坝中学:李昌军学习目标：•1.知道电压的大小、单位、符号，知道生活中常用的电压值.•2.记住正确使用电压表的规则.•3.能正确独处电压表的示数.两次实验小灯泡的亮度相同吗？你认为是什么原因引起的？想想做做1、电源是提供电压的装置，电压是形成电流的原因。2、单位是：伏特简称伏（V）常用单位千伏（kV），毫伏（mV）一、电压U换算：1kV=1000V=103V1mV=0.001V=10-3V1、256kV=V2、220mV=V2.56×1050.22练一练身边的电压值家庭照明电路：220V一节蓄电池：2V干电池：1.5V身边的电压值产生闪电时的电压：104～109V大型发电机：1.5×104V电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。几种常见的电压：①1节干电池：______V②1节蓄电池：______V③家庭电路：_______V④对人体安全电压：_________V1.52220不高于36二、电压的测量——电压表315观察电压表电压表：外观接线柱量程分度值（2）电压表的读数读数步骤：第一步，看量程；第二步，看最小分度值；第三步，读数。量程：0-3V；0-15V分度值：0.1V0.5V二.电压的测量——电压表练一练三、电压表的使用：１、电压表必须并联在被测电路两端２、使电流从“＋”接线柱流入电压表，从“－”接线柱流出电压表。３、选择合适的量程(若不能判断，则先用大量程“试触”，然后再选择合适的量程)。４、电压表可以直接接在电源两极，测出电源电压1、在下图所示的两个电路中，电压表所测的各是哪只灯泡的电压？电压表测L2两端的电压电压表测L1两端的电压练一练VL2L12、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。电压表测L1两端的电压+-3、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2V1V2L1L24、下列说法中正确是（）A.电路两端有电压，电路中就一定有持续的电流B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压C5、关于电压表的使用，正确的是（）A.电压表不能直接测量电源电压，否则会烧坏B.尽可能选大的量程，以免损坏电压表C.经试触后，被测电压不超过小量程时，应选用较小量程D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C课堂小结电压单位：伏（V）、千伏（kv）、毫伏（mv）电压表测量前：认清量程及分度值（试触法选择量程）连接并联在电路两端“＋”进“－”出不能超过电压表量程读数：串联电池组的电压等于各节电池的电压之和；并联电池组的电压与每节电池的电压相等一看接线柱二找量程数三想最小值四读指针数
