单缸四冲程发动机教学课件VIP免费

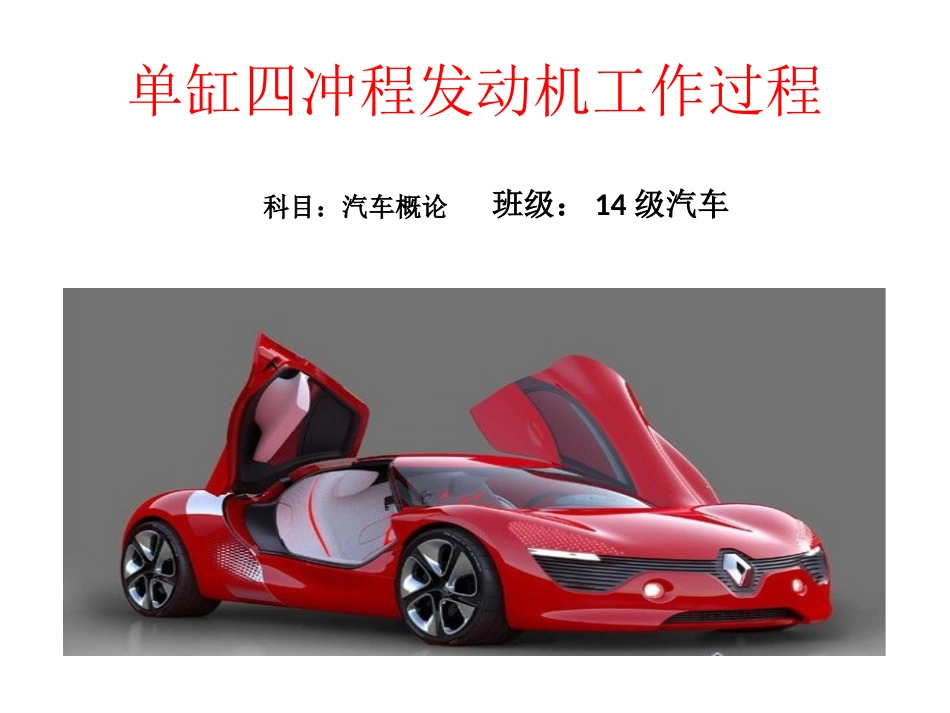

单缸四冲程发动机工作过程科目：汽车概论班级：14级汽车教学目标•知识目标：使学生掌握四冲程汽油机的工作过程即工作原理，并在工作原理掌握的基础上，能够分析四冲程汽油发动机工作过程中，各组成部分的工作状态和它们之间的相互工作关系，提高学生在学习专业课过程中分析问题的能力。•能力目标：培养学生观察、交流沟通、分析问题的能力。•情感目标：培养学生的团队合作意识。教学过程课题导入：大家每天都看到车辆在路上来回跑，那么大家知不知道汽车来回跑的动力从哪里来吗？”四冲程汽油发动机工作过程：（1）进气行程（2）压缩行程（3）作功行程（4）排气行程教学过程新课讲解：问题如下：（1）每个进程过程中的活塞运动方向？（2）每个进程过程中的进、排气门开、闭状态？（3）每个进程过程中曲轴转过的角度？汽油发动机工作过程冲程顺序冲程名称活塞运动方向气门状态曲轴转角/(°)进气排气1234教学过程•【教师提问】混合气为何会被吸入气缸？四冲程汽油发动机工作过程：（1）进气行程①活塞运动方向：由上向下运动②气门状态：进气门开、排气门关③曲轴转角：0°—180°教学过程•【教师提问】为什么要将可燃混合气压缩？四冲程汽油发动机工作过程：（2）压缩行程①活塞运动方向：由下向上运动②气门状态：进气门关、排气门关③曲轴转角：180°—360°教学过程•【教师提问】作功行程如何工作？四冲程汽油发动机工作过程：（3）作功行程①活塞运动方向：由上向下运动②气门状态：进气门关、排气门关③曲轴转角：360°—540°教学过程•【教师提问】如何排气？四冲程汽油发动机工作过程：（4）排气行程①活塞运动方向：由下向上运动②气门状态：进气门关、排气门开③曲轴转角：540°—720°汽油发动机工作过程冲程顺序冲程名称活塞运动方向气门状态曲轴转角/(°)进气排气1进气由上向下开闭0-1802压缩由下向上闭闭180-3603作功由上向下闭闭360-5404排气由下向上闭开540-720师生共同小结•1、四冲程发动机的工作循环包括四个行程：进气行程、压缩行程、作功行程和排气行程；•2、四冲程汽油发动机工作过程：将可燃混合气引入气缸，然后压缩，压缩接近终点时点燃。可燃混合气着火燃烧，产生高温高压气体，推动活塞下行实现对外作功，最后排除废气。•3、四冲程汽油发动机曲轴旋转二周，活塞在气缸里往复行程2次，进、排气门各开闭1次，将热能转化成机械能，输出作功。巩固练习•（1）四冲程汽油发动机曲轴旋转二周，活塞在气缸里往复行程次，进、排气门各开闭次，将转化成，输出作功。•（2）汽油发动机每一次将热能转化成机械能，都必须经过、、和这样一系列连续工程，这成为汽油发动机的一个。谢谢指导
