投影与视图（三视图）课件VIP免费

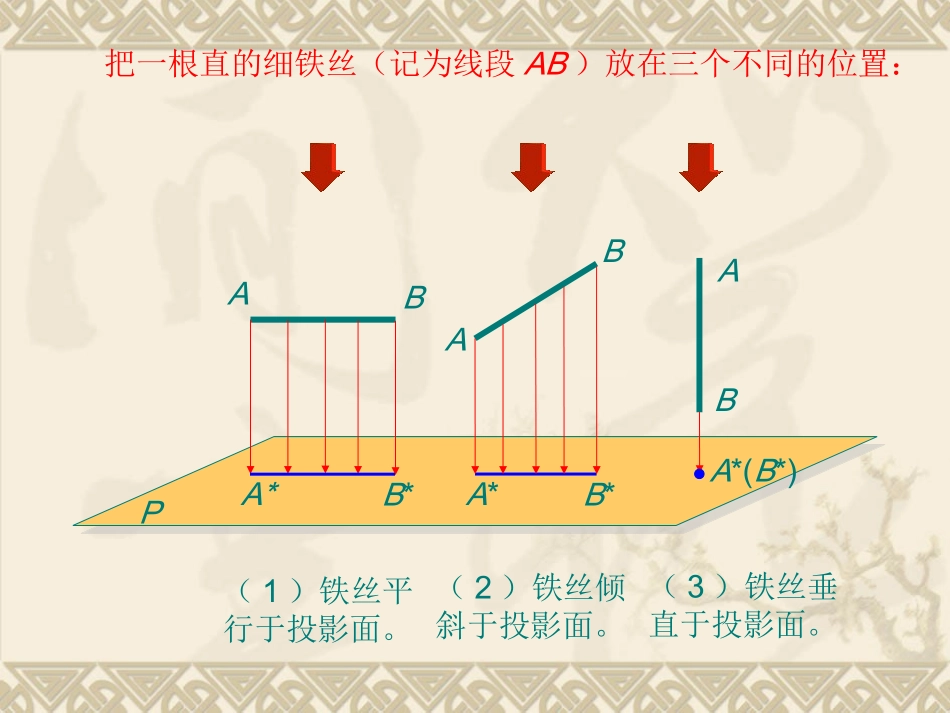

汕头市飞厦中学林灿惠中心投影平行投影平行投影正投影中心投影、平行投影、正投影ABABABPA*B*A*B*A*(B*)（1）铁丝平行于投影面。（2）铁丝倾斜于投影面。（3）铁丝垂直于投影面。把一根直的细铁丝（记为线段AB）放在三个不同的位置：QABCDA*B*C*D*ABCDA*B*C*D*ABCDA*(B*)D*(C*)(1)(2)(3)如图，把一块正方形硬纸板P（例如正方形ABCD）放在三个不同的位置：（1）纸板平行于投影面；（2）纸板倾斜于投影面；（3）纸板垂直于投影面。三种情况的正投影各是什么形状？ABCDA*B*C*D*PBCDEFGF*A*D*C*B*G*P例画出如图摆放的正方体在投影面P上的正投影。（1）正方体的一个面ABCD平行于投影面P；（2）正方体的一个面ABCD倾斜于投影面P,上底面ADEF垂直于投影面P.AH从正面看从正面看从正面看从正面看横看成岭侧成峰，远近高低各不同。不识庐山真面目，只缘身在此山中。——苏轼三视图投影.r14.swf主视图主视图主视图俯视图左视图正面正面从上面看从上面看从正面看从正面看从左面看从左面看三视图（1）高长宽宽主视图主视图主视图左视图正面正面三视图（2）高长宽宽俯视图主视图主视图主视图左视图正面正面三视图（2）高长宽宽俯视图主视图左视图高长宽宽俯视图高对齐高对齐长对正长对正宽相等宽相等正方形正方形由三视图描述实物形状，画出物体表面展开图(2)由三视图描述实物形状，画出物体表面展开图(2)下面各图中物体形状分另可以看成什么样的几何体?圆柱圆锥球从正面,侧面,上面看这些几何体,它们的形状各是什么样的?正面看:长方体等腰三角形圆侧面看:长方体等腰三角形圆上面看:圆圆圆你能画出各物体的三视图吗?正视图侧视图俯视图正视图侧视图俯视图·圆柱,圆锥三视图正视图侧视图俯视图球的三视图长方体圆台画出下列基本几何体的三视图练习一：六棱锥长方体长方体正视图侧视图俯视图圆台圆台正视图侧视图俯视图六棱锥小结：若相邻的两平面的相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出。六棱锥的三视图练一练：画出左图的三视图先布局定作图基准，从俯视图开始画起，后画主、左视图。请同学自己做提高题:根据三视图画几何体俯视图左视图主视图横看成岭侧成峰，远近高低各不同。不识庐山真面目，只缘身在此山中。——苏轼这节课你学了哪些知识？有什么收获呢？
