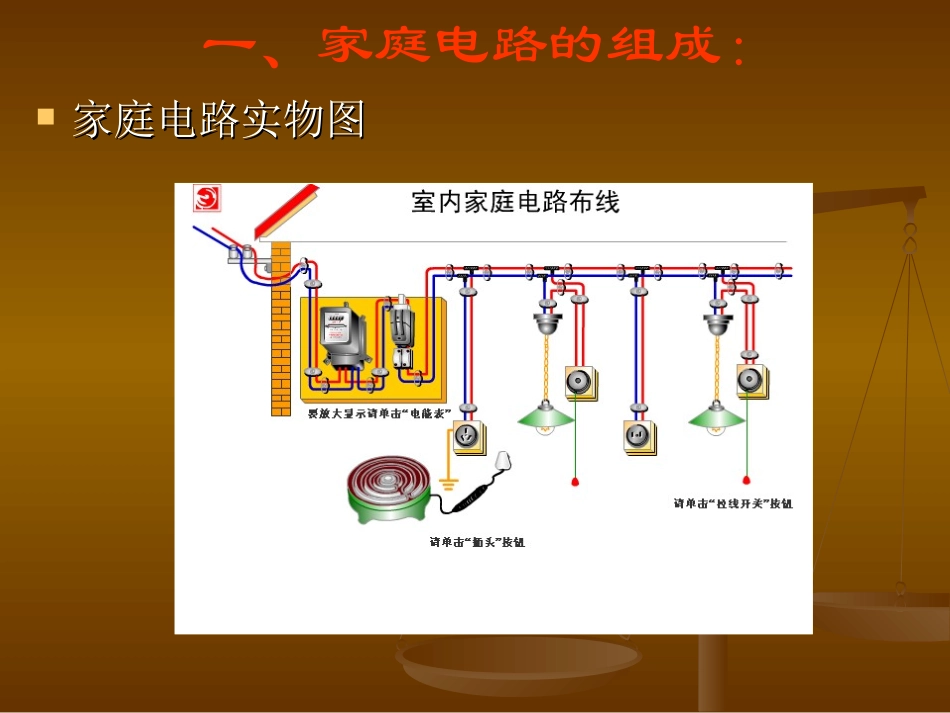

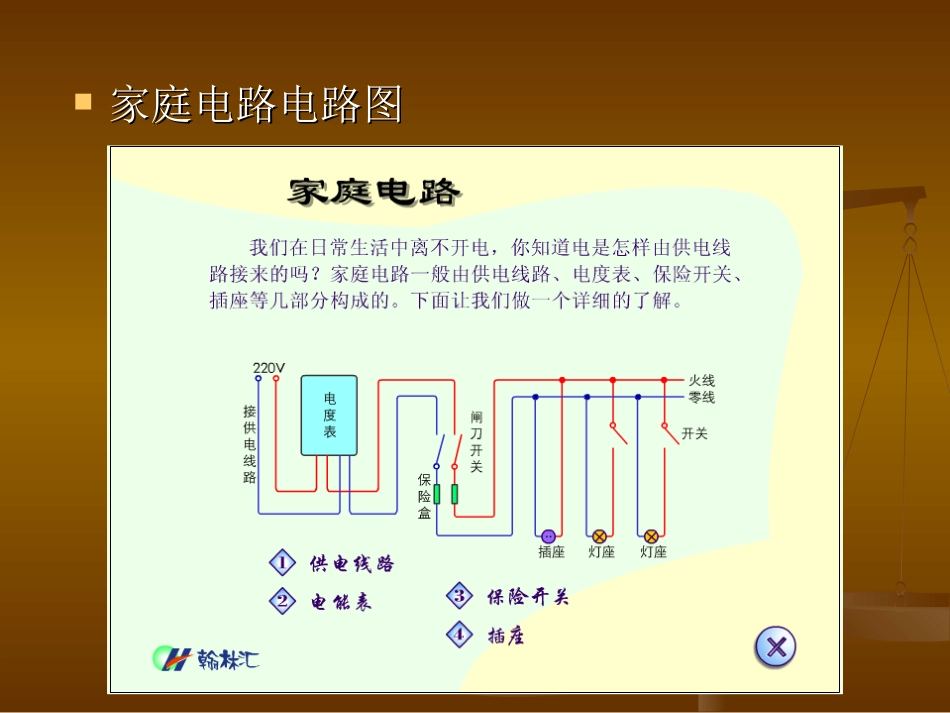

四、家庭电路与安全用电第十五章电功和电热家庭电路实物图家庭电路实物图一、家庭电路的组成：家庭电路电路图家庭电路电路图家庭电路主要由___________、______、、________和插座、电灯等用电器组成。电能表是用来_______________。修理家庭电路时,必须断开_______。常用的保险装置是______,装在熔断器内.当电流过大时,保险丝会____,切断电路,所以对用电器起保护作用.进户线(电源线)电能表闸刀开关熔断器显示所用的电能闸刀开关熔丝熔化如图是家庭电路的一部分，则：（）如图是家庭电路的一部分，则：（）AA．元件“．元件“1”1”是电能表、“是电能表、“2”2”是保险丝“是保险丝“3”3”是闸刀开关；是闸刀开关；BB．元件“．元件“1”1”、“、“2”2”、“、“3”3”正确连接顺序正确连接顺序为“为“2”2”、“、“1”1”、“、“3”3”；；CC．图中接错的元件是“．图中接错的元件是“5”5”；；DD．图中电路元件连接完全正确；．图中电路元件连接完全正确；练习Ｃ220V低压供电电源接地火线零线用户二、火线和零线思考：两根输电线中，一根叫___线,另一根叫___线。火线和零线之间有_____伏的电压，正常情况下零线和地之间_____电压。零火220没有低压供电线路先后通过接到家庭电路上。家庭电路中各盏灯应联，开关与它所控制的电灯应是联，插座与电灯应是联，熔断器和用电器应联。电能表闸刀开关熔断器并串并串三：练习使用测电笔三：练习使用测电笔测电笔的结构及使用动画测电笔的结构及使用动画测电笔正确使用方法：手必须靠笔尾测电笔正确使用方法：手必须靠笔尾金属电极，不能靠笔尖金属电极。金属电极，不能靠笔尖金属电极。高电阻不能用铜丝代替。高电阻不能用铜丝代替。四、插头与插座四、插头与插座两线插座接线原则：左零右火。两线插座接线原则：左零右火。三线插座接线原则：左零右火中接地。三线插座接线原则：左零右火中接地。五、探究熔丝熔断的原因阅读课本思考：家用熔丝是由电阻率较，熔点较的铅锑合金制成的。当有过大的电流通过时，熔丝产生较多的，使它的温度达到，熔丝，自动切断电路，起到保险作用。熔丝应安装在路上。大低热量熔点熔化干原因一:短路短路：火线未经过用电器直接与零线相接触的现象。短路的危害：烧坏熔丝，如果不接入熔断器会引起火灾。概念：指电路中同时工作的用电器过多，导致线路总电流超过额定值的现象。危害：加速绝缘材料老化或烧坏熔丝，引发事故。原因二原因二::超负荷运行（过超负荷运行（过载）载）思考???某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？不行，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。（该行为千万不能试!）熔丝不能用铜丝替代熔丝不能用铜丝替代选用熔丝的原则选用熔丝的原则熔丝的额定电流等于或略大于电路中的最熔丝的额定电流等于或略大于电路中的最大正常工作电流（即电路中所有用电器都大正常工作电流（即电路中所有用电器都正常工作时干路中的电流。正常工作时干路中的电流。))六、防止触电是否人体一接触到电就称为触电呢？不是。人体是导体，当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生触电事故。（家庭电路中发生触电事故都是直接或间接接触到火线造成的。）有一位很细心的小朋友，每做一件事，她从不马虎。有一次,她向我讲述了自己差点儿触电的经历，她说：一天，她的父亲叫她去商店买二节电池，她说她不敢。后来在她父亲的再三催促下，她终于踏上了去商店的路。我问她你为何不敢？她说：“电池有电，我怕电流通过人体，造成触电。”在商店里的时候，她总是放心不下，特地叫服务员把干电池放在尼龙袋里，确保安全后，才回家。小故事电流通过人体达到一电流通过人体达到一定程度时引起的伤害定程度时引起的伤害由由I=U/RI=U/R得得通过人体的电流通过人体的电流取决于取决于外加电压外加电压和人体电阻和人体电阻触电避免触电：1、人体的安全电压为不高于36Ｖ；我国家庭电路的电压为220Ｖ。2、触电：...
