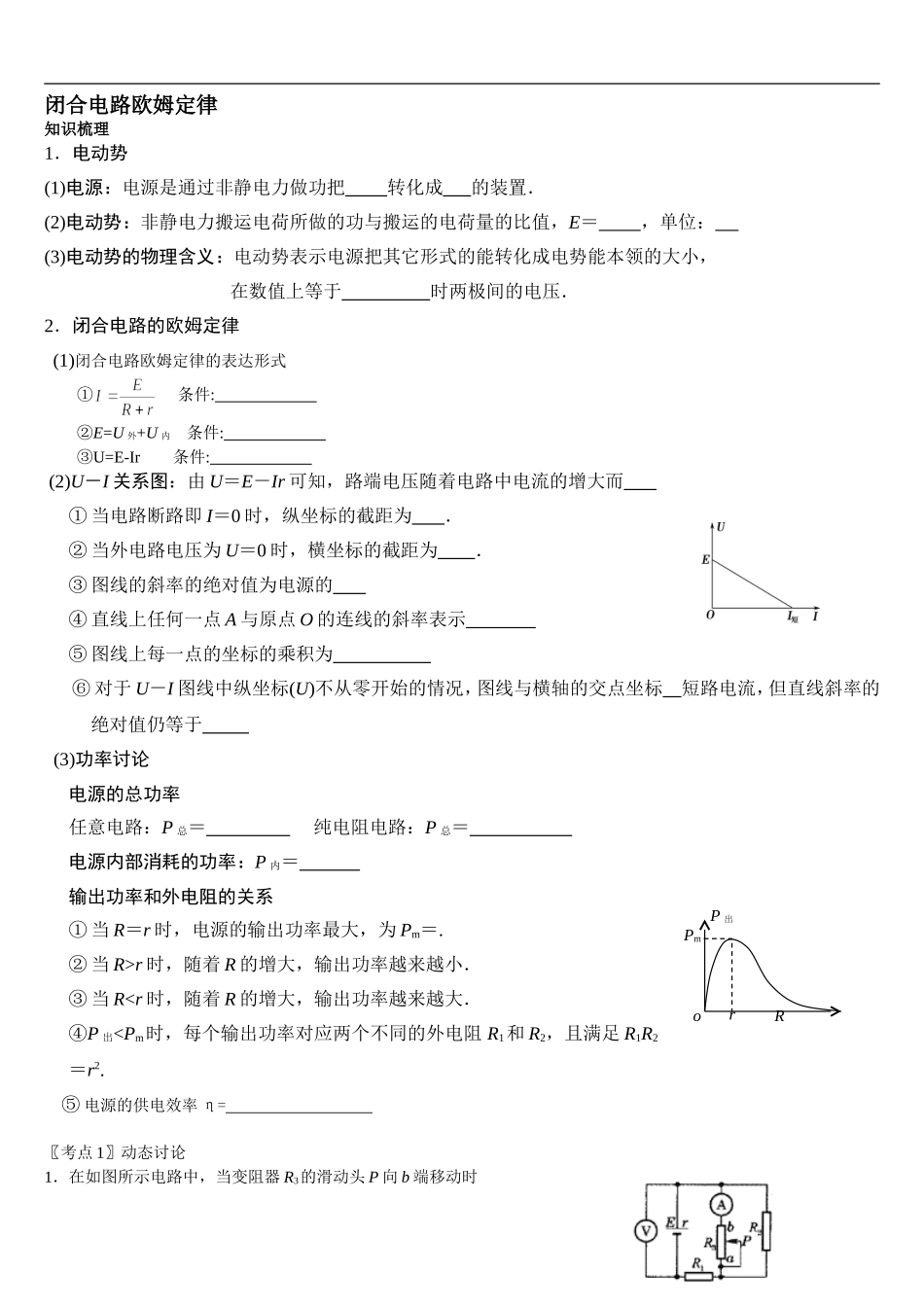

闭合电路欧姆定律知识梳理1.电动势(1)电源:电源是通过非静电力做功把转化成的装置.(2)电动势:非静电力搬运电荷所做的功与搬运的电荷量的比值,E=,单位:(3)电动势的物理含义:电动势表示电源把其它形式的能转化成电势能本领的大小,在数值上等于时两极间的电压.2.闭合电路的欧姆定律[来源:z.zs.tep.com](1)闭合电路欧姆定律的表达形式①条件:②E=U外+U内条件:③U=E-Ir条件:(2)U-I关系图:由U=E-Ir可知,路端电压随着电路中电流的增大而①当电路断路即I=0时,纵坐标的截距为.②当外电路电压为U=0时,横坐标的截距为.③图线的斜率的绝对值为电源的④直线上任何一点A与原点O的连线的斜率表示⑤图线上每一点的坐标的乘积为⑥对于U-I图线中纵坐标(U)不从零开始的情况,图线与横轴的交点坐标短路电流,但直线斜率的绝对值仍等于(3)功率讨论[来源:中*教*网z*z*s*tep]电源的总功率任意电路:P总=纯电阻电路:P总=电源内部消耗的功率:P内=输出功率和外电阻的关系①当R=r时,电源的输出功率最大,为Pm=.②当R>r时,随着R的增大,输出功率越来越小.③当RΔU2〖考点2〗功率讨论3.E=6V,r=4Ω,R1=2Ω,R2的变化范围是0~10Ω。求:①电源的最大输出功率;②R1上消耗的最大功率;③R2上消耗的最大功率。4.直流电路如图所示,在滑动变阻器的滑片P向右移动时A.总功率一定减小B.效率一定增大C.内部损耗功率一定减小D.输出功率一定先增大后减小〖考点3〗U-I关系图5.如图7-2-10所示为两电源的U-I图象,则下列说法正确的是A.电源①的电动势和内阻均比电源②大B.当外接同样的电阻时,两电源的输出功率可能相等C.当外接同样的电阻时,两电源的效率可能相等D.不论外接多大的相同电阻,电源①的输出功率总比电源②的输出功率大6.如图所示,直线A为电源a的路端电压与电流的关系图象;直线B为电源b的路端电压与电流的关系图象;直线C为一个电阻R的两端电压与电流关系的图象。将这个电阻R分别接到a、b两电源上,那么A.R接到a电源上,电源的效率较高B.R接到b电源上,电源的输出功率较大C.R接到a电源上,电源的输出功率较大,但电源效率较低D.R接到b电源上,电阻的发热功率和电源的效率都较高〖考点3〗含容电路7.电源电动势E=3V,内电阻r=1Ω,定值电阻R1=3Ω,R2=2Ω,电容器的电容C=100μF,则下列说法正确的是A.闭合开关S,电路稳定后电容器两端的电压为1.5VB.闭合开关S,电路稳定后电容器所带电荷量为3.0×10-4CC.闭合开关S,电路稳定后电容器极板a所带电荷量为1.5×10-4CD.先闭合开关S,电路稳定后断开开关S,通过电阻R1的电荷量为3.0×10-4CErR2R18.在如图所示的电路中,电源的电动势E=3.0V,内阻r=1.0Ω;电阻R1=10Ω,R2=10Ω,R3=30Ω,R4=35Ω;电容器的电容C=100μF.电容器原来不带电.求接通电键K后流过R4的总电量.过关演练1.有关电压与电动势的说法中正确的是A.电压与电动势的单位都是伏特,所以电动势与电压是同一物理量的不同叫法B.电动势就是电源两极间的电压C.电动势公式E=中的W与电压U=中的W是一样的,都是静电力所做的功D.电动势是反映电源把其他形式的能转化为电能本领强弱的物理量2.“神舟八号”与“天宫一号”的成功对接,使中国空间站建设迈出了坚实的一步.飞行器在太空飞行,主要靠太阳能电池提供能量.若一太阳能电池板,测得它的开路电压为800mV,短路电流为40mA.若将该电池板与一阻值为20Ω的电阻器连成一闭合电路,则它的...
