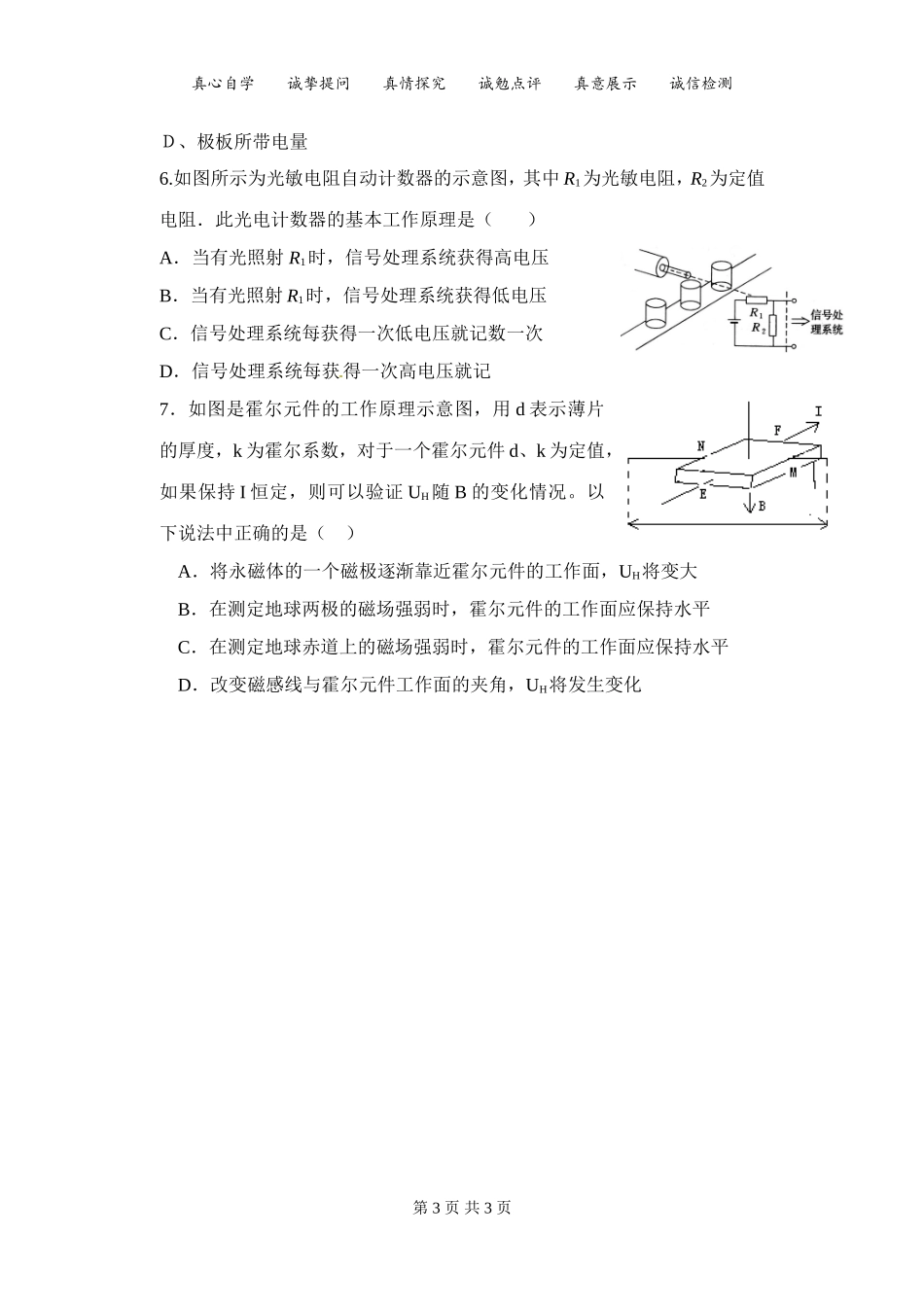

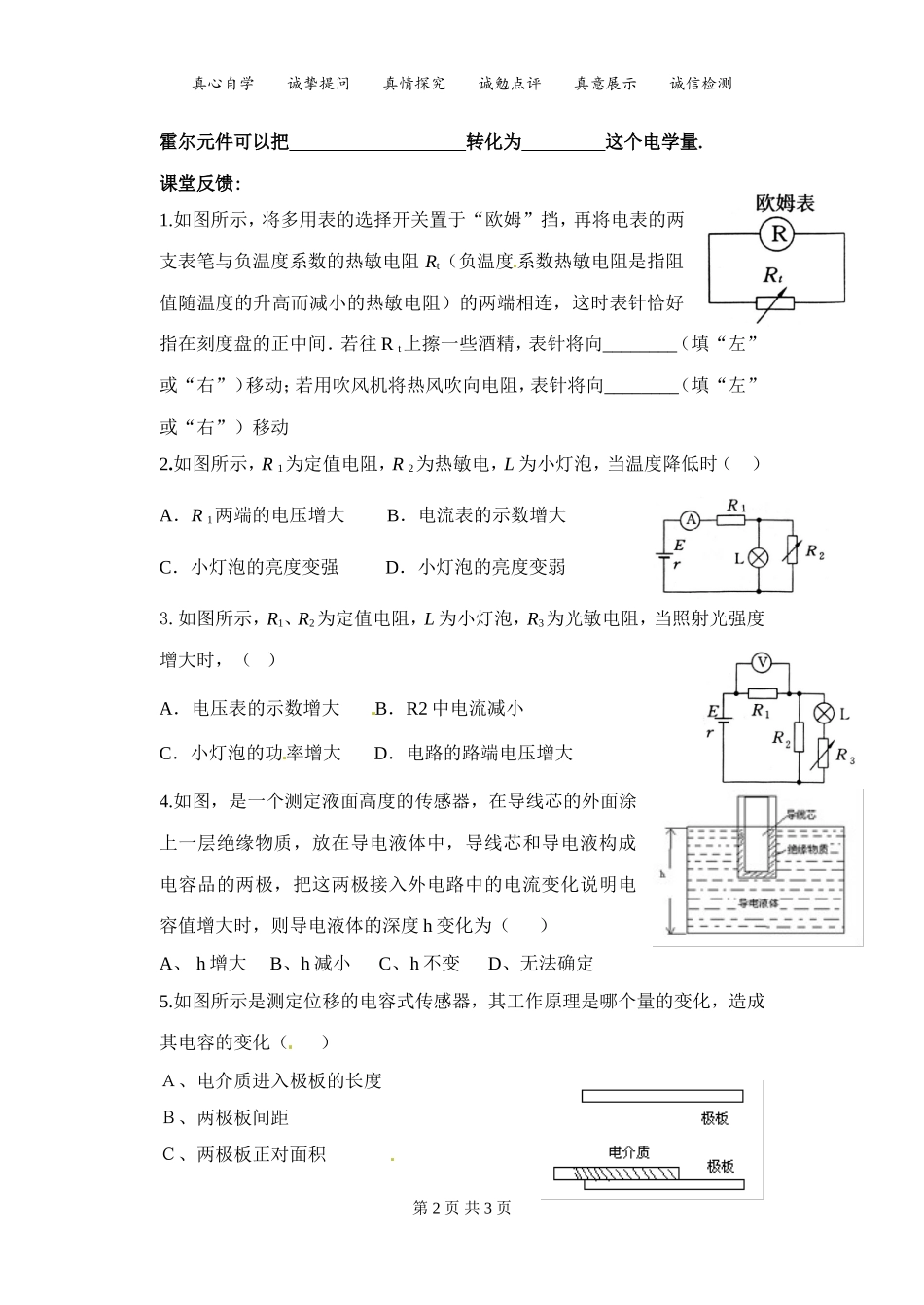

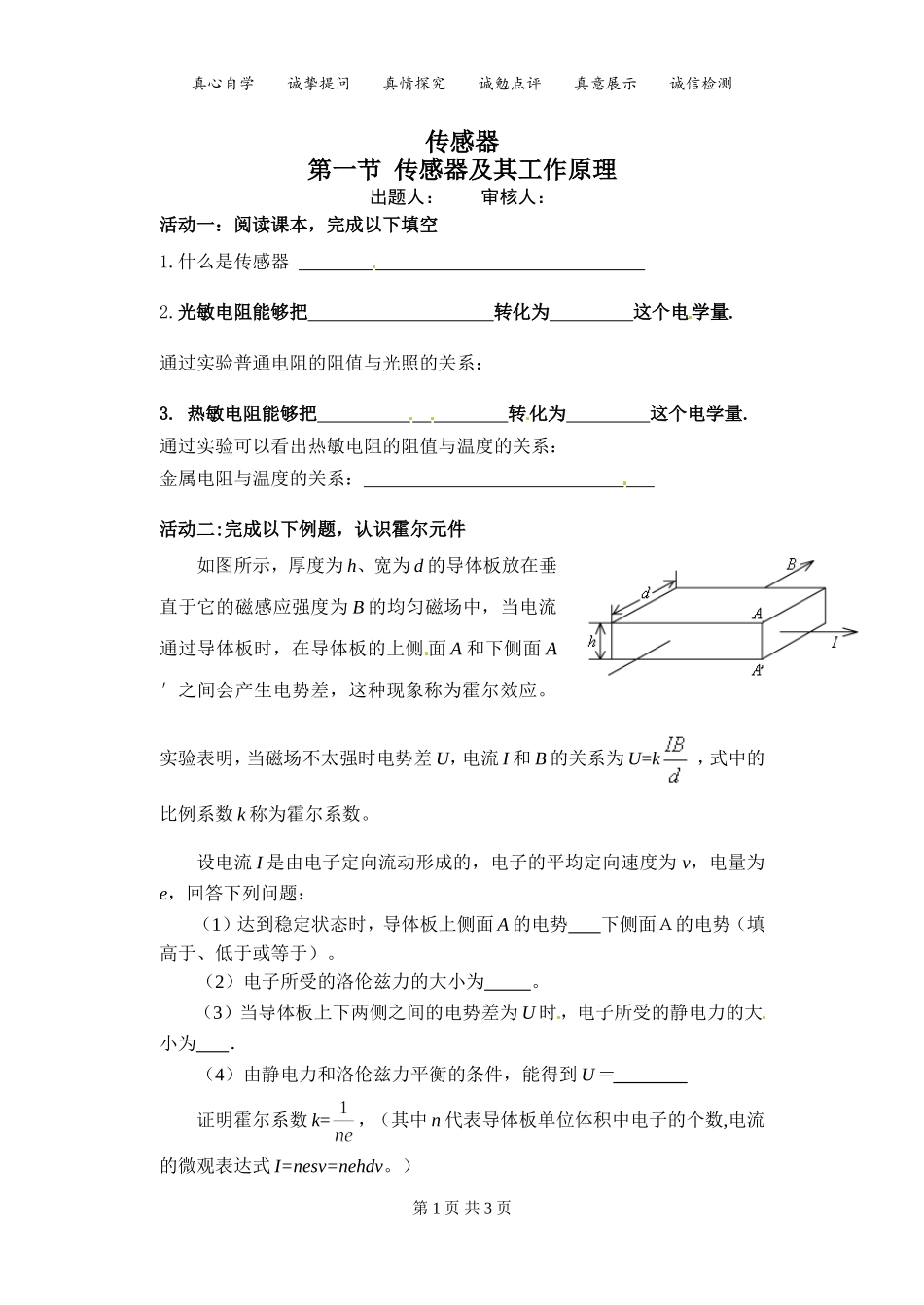

真心自学诚挚提问真情探究诚勉点评真意展示诚信检测传感器第一节传感器及其工作原理出题人：审核人：活动一：阅读课本，完成以下填空1.什么是传感器2.光敏电阻能够把转化为这个电学量.通过实验普通电阻的阻值与光照的关系：3.热敏电阻能够把转化为这个电学量.通过实验可以看出热敏电阻的阻值与温度的关系：金属电阻与温度的关系：活动二:完成以下例题，认识霍尔元件如图所示，厚度为h、宽为d的导体板放在垂直于它的磁感应强度为B的均匀磁场中，当电流通过导体板时，在导体板的上侧面A和下侧面A′之间会产生电势差，这种现象称为霍尔效应。实验表明，当磁场不太强时电势差U，电流I和B的关系为U=k，式中的比例系数k称为霍尔系数。设电流I是由电子定向流动形成的，电子的平均定向速度为v，电量为e，回答下列问题：（1）达到稳定状态时，导体板上侧面A的电势下侧面Ａ的电势（填高于、低于或等于）。（2）电子所受的洛伦兹力的大小为。（3）当导体板上下两侧之间的电势差为U时，电子所受的静电力的大小为．（4）由静电力和洛伦兹力平衡的条件，能得到U＝证明霍尔系数k=，（其中n代表导体板单位体积中电子的个数,电流的微观表达式I=nesv=nehdv。）[来源:Zxxk.Com]第1页共3页真心自学诚挚提问真情探究诚勉点评真意展示诚信检测霍尔元件可以把转化为这个电学量.课堂反馈:1.如图所示，将多用表的选择开关置于“欧姆”挡，再将电表的两支表笔与负温度系数的热敏电阻Rt（负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻）的两端相连，这时表针恰好指在刻度盘的正中间．若往Rt上擦一些酒精，表针将向________（填“左”或“右”）移动；若用吹风机将热风吹向电阻，表针将向________（填“左”或“右”）移动2.如图所示，R1为定值电阻，R2为热敏电，L为小灯泡，当温度降低时（）A．R1两端的电压增大B．电流表的示数增大C．小灯泡的亮度变强D．小灯泡的亮度变弱[来源:学科网]3.如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时，（）A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压增大4.如图，是一个测定液面高度的传感器，在导线芯的外面涂上一层绝缘物质，放在导电液体中，导线芯和导电液构成电容品的两极，把这两极接入外电路中的电流变化说明电容值增大时，则导电液体的深度h变化为（）A、h增大B、h减小C、h不变D、无法确定[来源5.如图所示是测定位移的电容式传感器，其工作原理是哪个量的变化，造成其电容的变化（）Ａ、电介质进入极板的长度Ｂ、两极板间距Ｃ、两极板正对面积第2页共3页真心自学诚挚提问真情探究诚勉点评真意展示诚信检测Ｄ、极板所带电量+xx+6.如图所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是（）A．当有光照射R1时，信号处理系统获得高电压B．当有光照射R1时，信号处理系统获得低电压C．信号处理系统每获得一次低电压就记数一次D．信号处理系统每获得一次高电压就记7．如图是霍尔元件的工作原理示意图，用d表示薄片的厚度，k为霍尔系数，对于一个霍尔元件d、k为定值，如果保持I恒定，则可以验证UH随B的变化情况。以下说法中正确的是（）A．将永磁体的一个磁极逐渐靠近霍尔元件的工作面，UH将变大[来源:学&科&网Z&X&X&K]B．在测定地球两极的磁场强弱时，霍尔元件的工作面应保持水平C．在测定地球赤道上的磁场强弱时，霍尔元件的工作面应保持水平D．改变磁感线与霍尔元件工作面的夹角，UH将发生变化第3页共3页
