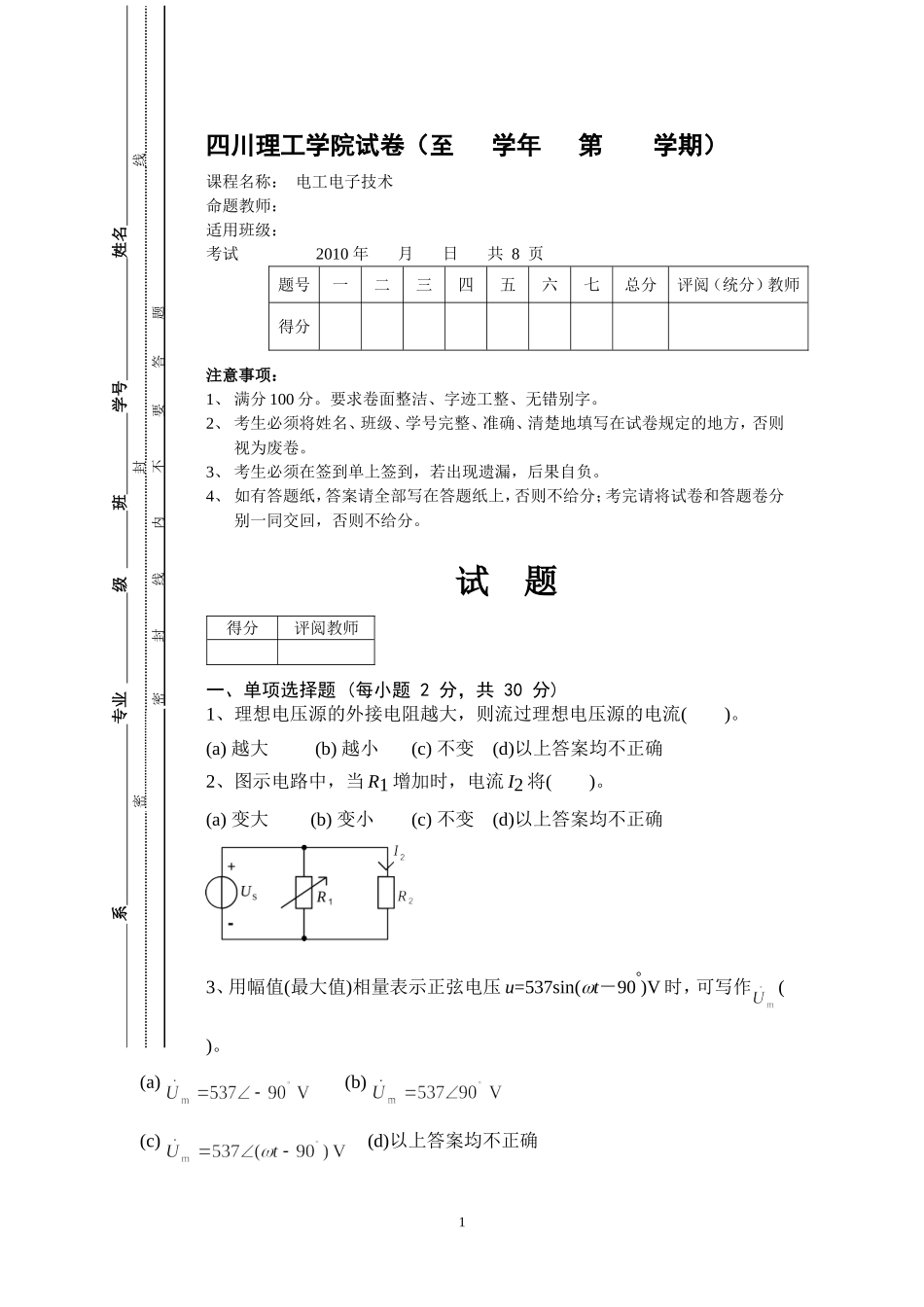

四川理工学院试卷（至学年第学期）课程名称：电工电子技术命题教师：适用班级：考试2010年月日共8页注意事项：1、满分100分。要求卷面整洁、字迹工整、无错别字。2、考生必须将姓名、班级、学号完整、准确、清楚地填写在试卷规定的地方，否则视为废卷。3、考生必须在签到单上签到，若出现遗漏，后果自负。4、如有答题纸，答案请全部写在答题纸上，否则不给分；考完请将试卷和答题卷分别一同交回，否则不给分。试题一、单项选择题(每小题2分，共30分)1、理想电压源的外接电阻越大，则流过理想电压源的电流()。(a)越大(b)越小(c)不变(d)以上答案均不正确2、图示电路中，当R1增加时，电流I2将()。(a)变大(b)变小(c)不变(d)以上答案均不正确3、用幅值(最大值)相量表示正弦电压u=537sin(t－90)V时，可写作()。(a)(b)(c)(d)以上答案均不正确题号一二三四五六七总分评阅（统分）教师得分得分评阅教师1系专业级班学号姓名密封线密封线内不要答题4、如图所示，将正弦电压u=10sin(314t+30)V施加于感抗XL=5的电感元件上，则通过该元件的电流i=()。(a)50sin(314t+90)A(b)2sin(314t+60)A(c)2sin(314t－60)A(d)以上答案均不正确5、一个电热器从220V的电源吸取1000W的功率，若将此电热器接到110V的电源上，则吸收的功率为（）。(a)W1000(b)W500(c)W250(d)以上答案均不正确6、对称星形负载接于三相四线制电源上，如图所示。若电源线电压为380V，当在D点断开时，U1为()。(a)220V(b)380V(c)190V(d)以上答案均不正确7、在图示电路中，开关S在t=0瞬间闭合，若，则i1(0)为()。(a)1.2A(b)0A(c)0.6A(d)以上答案均不正确8、有负载时变压器的主磁通是()产生的。(a)一次绕组的电流I1(b)二次绕组的电流I22(c)一次绕组电流I1与二次绕组电流I2共同(d)以上答案均不正确9、三相异步电动机的旋转方向决定于()。(a)电源电压大小(b)电源频率高低(c)定子与电源连接的三根导线的连接位置(d)以上答案均不正确10、在三相异步电动机的继电接触器控制电路中，起短路保护的电器是（）。(a)熔断器(b)交流接触器(c)热继电器(d)以上答案均不正确11、RLC串联谐振电路，只增大电阻R，其他条件不变，则下列说法正确的是（）。(a)品质因数Q增大(b)品质因数Q减小(c)品质因数Q不变(d)以上答案均不正确12、已知一电感性电路，功率因数为0.6，在其两端并联一电容器后，功率因数提高到0.9则其总电流（）。(a)不变(b)增大(c)减少(d)以上答案均不正确13、实验测得某有源二端线性网络开路电压UOC＝8V短路电流ISC=2A，则该网络的戴维南等效电压源的参数为（）。(a)UOC=8V，R=2Ω(b)UOC=4V，R=4Ω(c)UOC=8V，R=4Ω(d)以上答案均不正确14、图示电路中的电压Uab=（）。(a)-2V(b)2V(c)6V(d)以上答案均不正确15、对称三相电源接星形对称负载，若线电压有效值为380V，三相视在功率为6600VA，相电流有效值为（）。(a)10.03A(b)20A(c)17.32A(d)以上答案均不正确3系专业级班学号姓名密封线密封线内不要答题二、计算题（本题共15分）电路如图2所示，用叠加定理求电流I。三、计算题（本题共10分）用戴维南定理求图3电路中的电流。得分评阅教师得分评阅教师4系专业级班学号姓名密封线密封线内不要答题四、计算题（本题共10分）求图4所示电路中电流表A0和电压表V0的读数。得分评阅教师5五、计算题（本题共10分）电路如图5所示，原电路已达稳态，在时开关断开，用三要素法求时的。得分评阅教师得分评阅教师6系专业级班学号姓名密封线密封线内不要答题六、计算题（本题共10分）对称的三相负载，每相复阻抗，电源的线电压为，计算负载接成星形时，电路的有功功率、无功功率和视在功率。得分评阅教师7七、计算题（本题共15分）有一型三相异步电动机，其额定数据如下：，，，，，，。求：（1）额定电流；（2）额定转矩；（3）起动转矩；（4）如果负载转矩为，在时电动机能否起动？8
