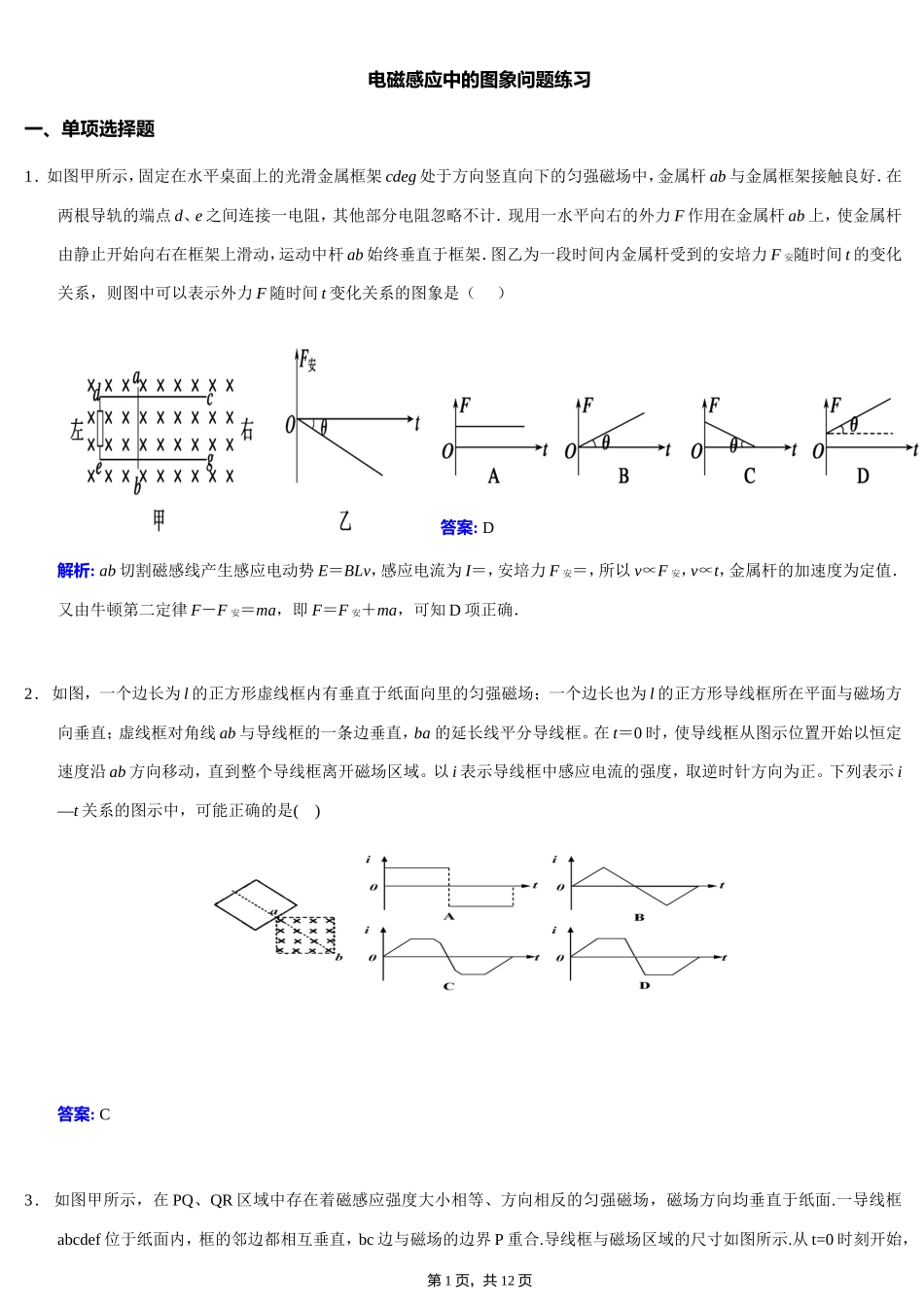

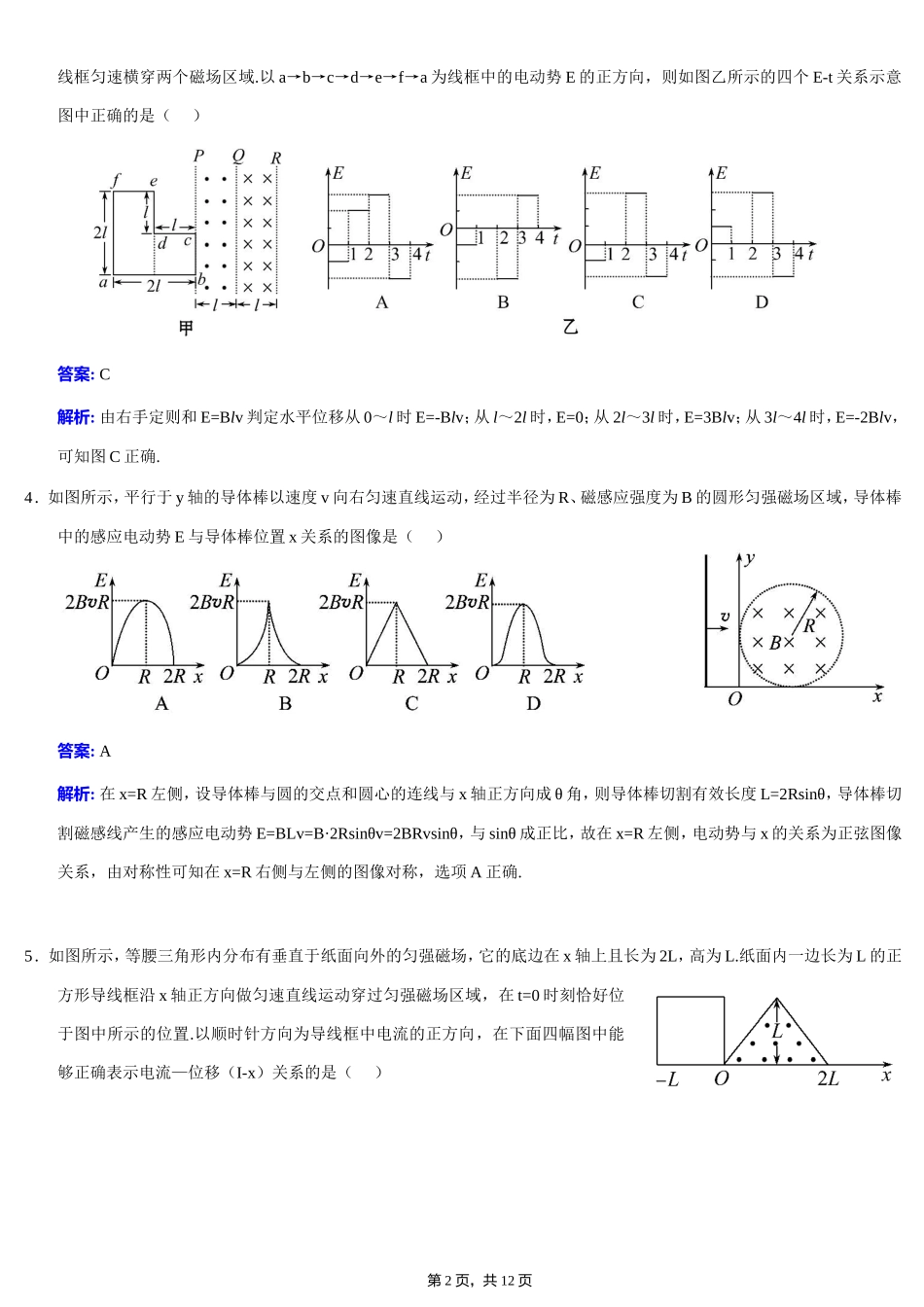

电磁感应中的图象问题练习一、单项选择题1．如图甲所示，固定在水平桌面上的光滑金属框架cdeg处于方向竖直向下的匀强磁场中，金属杆ab与金属框架接触良好．在两根导轨的端点d、e之间连接一电阻，其他部分电阻忽略不计．现用一水平向右的外力F作用在金属杆ab上，使金属杆由静止开始向右在框架上滑动，运动中杆ab始终垂直于框架．图乙为一段时间内金属杆受到的安培力F安随时间t的变化关系，则图中可以表示外力F随时间t变化关系的图象是（）答案:D解析:ab切割磁感线产生感应电动势E＝BLv，感应电流为I＝，安培力F安＝，所以v∝F安，v∝t，金属杆的加速度为定值．又由牛顿第二定律F－F安＝ma，即F＝F安＋ma，可知D项正确．2．如图，一个边长为l的正方形虚线框内有垂直于纸面向里的匀强磁场；一个边长也为l的正方形导线框所在平面与磁场方向垂直；虚线框对角线ab与导线框的一条边垂直，ba的延长线平分导线框。在t＝0时，使导线框从图示位置开始以恒定速度沿ab方向移动，直到整个导线框离开磁场区域。以i表示导线框中感应电流的强度，取逆时针方向为正。下列表示i—t关系的图示中，可能正确的是()答案:C3．如图甲所示，在PQ、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面.一导线框abcdef位于纸面内，框的邻边都相互垂直，bc边与磁场的边界P重合.导线框与磁场区域的尺寸如图所示.从t=0时刻开始，第1页，共12页线框匀速横穿两个磁场区域.以a→b→c→d→e→f→a为线框中的电动势E的正方向，则如图乙所示的四个E-t关系示意图中正确的是（）答案:C解析:由右手定则和E=Blv判定水平位移从0～l时E=-Blv；从l～2l时，E=0；从2l～3l时，E=3Blv；从3l～4l时，E=-2Blv，可知图C正确.4．如图所示，平行于y轴的导体棒以速度v向右匀速直线运动，经过半径为R、磁感应强度为B的圆形匀强磁场区域，导体棒中的感应电动势E与导体棒位置x关系的图像是（）答案:A解析:在x=R左侧，设导体棒与圆的交点和圆心的连线与x轴正方向成θ角，则导体棒切割有效长度L=2Rsinθ，导体棒切割磁感线产生的感应电动势E=BLv=B·2Rsinθv=2BRvsinθ，与sinθ成正比，故在x=R左侧，电动势与x的关系为正弦图像关系，由对称性可知在x=R右侧与左侧的图像对称，选项A正确.5．如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x轴上且长为2L，高为L.纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过匀强磁场区域，在t=0时刻恰好位于图中所示的位置.以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流—位移（I-x）关系的是（）第2页，共12页答案:C解析:线框匀速穿过L的过程中，有效长度l均匀增加，由E=Blv知，电动势随位移均匀变大，x=L处电动势最大，电流I最大；从x=L至x=1.5L过程中，框架两边都切割磁感线，总电动势减小，电流减小；从x=1.5L至x=2L，左边框切割磁感线产生感应电动势大于右边框，故电流反向且增大；x=2L至x=3L过程中，只有左边框切割磁感线，有效长度l减小，电流减小.综上所述，只有C项符合题意.6．如练图所示，边长相等的正方形导体框与正方形匀强磁场区，其对角线在同一水平线上，导体框沿水平方向由a到b匀速通过垂直于纸面向外的磁场区，导体框中的电流随时间变化关系正确的是（顺时针方向电流为正）（）答案:A解析:设导体框沿水平方向匀速通过磁场区域的速度大小为v，刚进入磁场时，切割磁感线的有效长度为l＝2vt，所以感应电动势为E＝Blv＝2Bv2t.由楞次定律知电流方向为顺时针方向；当导体框与磁场区域重合时电流最大；导体框再向右运动，电流逐渐减小，方向为逆时针方向，A项正确．7．如图所示，一圆形闭合铜环由高处从静止开始下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴线始终保持重合．若取磁铁中心O为坐标原点，建立竖直向下为正方向的x轴，则下图中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是（）第3页，共12页答案:B解析:条形磁铁的磁感线分布示意图如图所示．铜环由静止开始下落过程中磁通量的变化率是非均匀变化的，故环中产生的感应电动势、环中的感应电流也是非均匀变化的，A...
