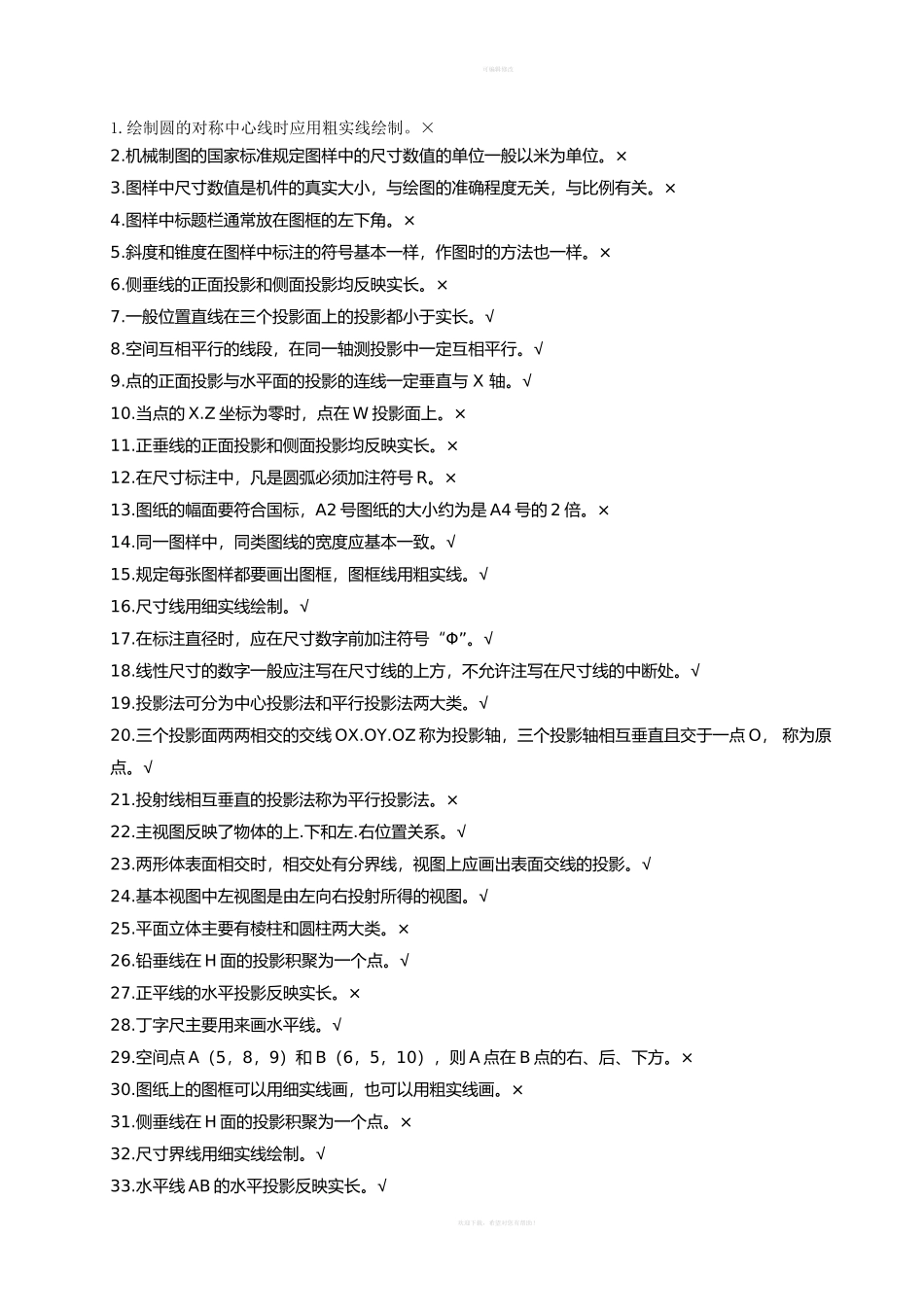

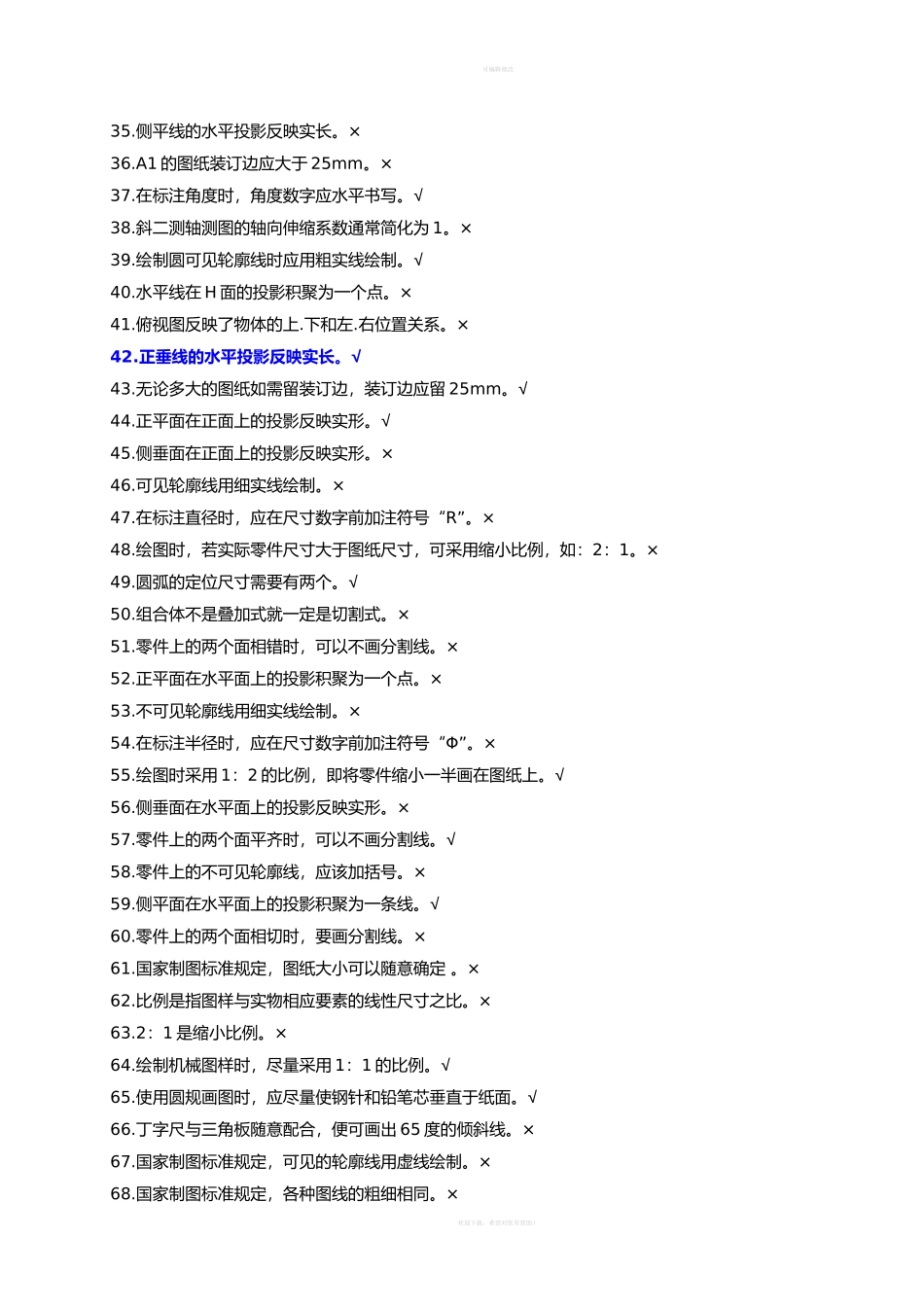

可编辑修改1.绘制圆的对称中心线时应用粗实线绘制。×2.机械制图的国家标准规定图样中的尺寸数值的单位一般以米为单位。×3.图样中尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例有关。×4.图样中标题栏通常放在图框的左下角。×5.斜度和锥度在图样中标注的符号基本一样，作图时的方法也一样。×6.侧垂线的正面投影和侧面投影均反映实长。×7.一般位置直线在三个投影面上的投影都小于实长。√8.空间互相平行的线段，在同一轴测投影中一定互相平行。√9.点的正面投影与水平面的投影的连线一定垂直与X轴。√10.当点的X.Z坐标为零时，点在W投影面上。×11.正垂线的正面投影和侧面投影均反映实长。×12.在尺寸标注中，凡是圆弧必须加注符号R。×13.图纸的幅面要符合国标，A2号图纸的大小约为是A4号的2倍。×14.同一图样中，同类图线的宽度应基本一致。√15.规定每张图样都要画出图框，图框线用粗实线。√16.尺寸线用细实线绘制。√17.在标注直径时，应在尺寸数字前加注符号“Φ”。√18.线性尺寸的数字一般应注写在尺寸线的上方，不允许注写在尺寸线的中断处。√19.投影法可分为中心投影法和平行投影法两大类。√20.三个投影面两两相交的交线OX.OY.OZ称为投影轴，三个投影轴相互垂直且交于一点O，称为原点。√21.投射线相互垂直的投影法称为平行投影法。×22.主视图反映了物体的上.下和左.右位置关系。√23.两形体表面相交时，相交处有分界线，视图上应画出表面交线的投影。√24.基本视图中左视图是由左向右投射所得的视图。√25.平面立体主要有棱柱和圆柱两大类。×26.铅垂线在H面的投影积聚为一个点。√27.正平线的水平投影反映实长。×28.丁字尺主要用来画水平线。√29.空间点A（5，8，9）和B（6，5，10），则A点在B点的右、后、下方。×30.图纸上的图框可以用细实线画，也可以用粗实线画。×31.侧垂线在H面的投影积聚为一个点。×32.尺寸界线用细实线绘制。√33.水平线AB的水平投影反映实长。√欢迎下载，希望对您有帮助！可编辑修改34.左视图反映了物体的上、下和左、右位置关系。×欢迎下载，希望对您有帮助！可编辑修改35.侧平线的水平投影反映实长。×36.A1的图纸装订边应大于25mm。×37.在标注角度时，角度数字应水平书写。√38.斜二测轴测图的轴向伸缩系数通常简化为1。×39.绘制圆可见轮廓线时应用粗实线绘制。√40.水平线在H面的投影积聚为一个点。×41.俯视图反映了物体的上.下和左.右位置关系。×42.正垂线的水平投影反映实长。√43.无论多大的图纸如需留装订边，装订边应留25mm。√44.正平面在正面上的投影反映实形。√45.侧垂面在正面上的投影反映实形。×46.可见轮廓线用细实线绘制。×47.在标注直径时，应在尺寸数字前加注符号“R”。×48.绘图时，若实际零件尺寸大于图纸尺寸，可采用缩小比例，如：2：1。×49.圆弧的定位尺寸需要有两个。√50.组合体不是叠加式就一定是切割式。×51.零件上的两个面相错时，可以不画分割线。×52.正平面在水平面上的投影积聚为一个点。×53.不可见轮廓线用细实线绘制。×54.在标注半径时，应在尺寸数字前加注符号“Φ”。×55.绘图时采用1：2的比例，即将零件缩小一半画在图纸上。√56.侧垂面在水平面上的投影反映实形。×57.零件上的两个面平齐时，可以不画分割线。√58.零件上的不可见轮廓线，应该加括号。×59.侧平面在水平面上的投影积聚为一条线。√60.零件上的两个面相切时，要画分割线。×61.国家制图标准规定，图纸大小可以随意确定。×62.比例是指图样与实物相应要素的线性尺寸之比。×63.2：1是缩小比例。×64.绘制机械图样时，尽量采用1：1的比例。√65.使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。√66.丁字尺与三角板随意配合，便可画出65度的倾斜线。×67.国家制图标准规定，可见的轮廓线用虚线绘制。×68.国家制图标准规定，各种图线的粗细相同。×欢迎下载，希望对您有帮助！可编辑修改69.制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。√欢迎下载，希望对您有帮助！可编辑修改70.图样中书写汉字的字体，应为长仿宋体。√71.画圆的中心线时，其交点可心是点画线的短画。×72.当圆的直...
