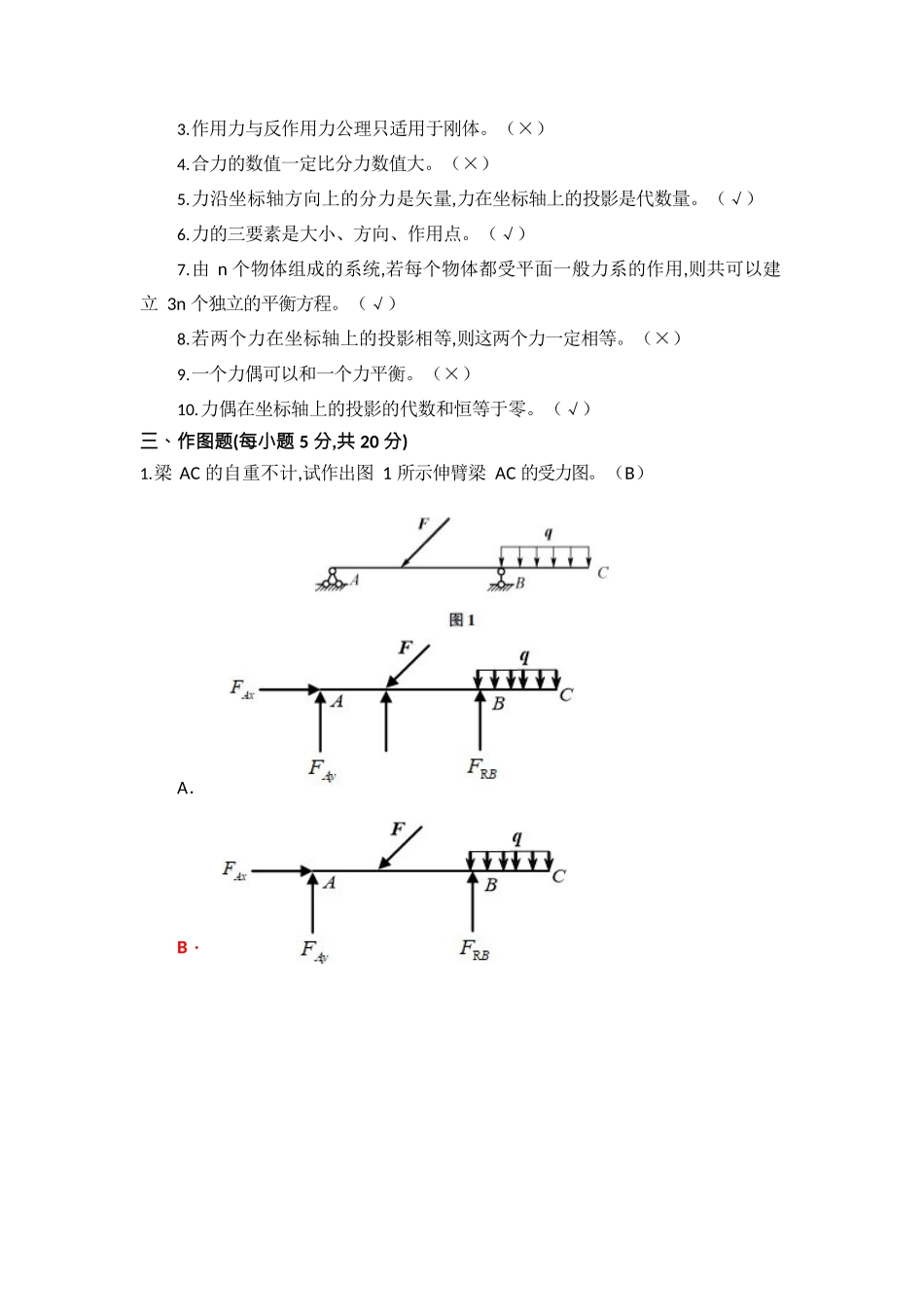

国开（电大）《建筑力学》形成性考核作业1-4参考答案形考作业1一、单项选择题(每小题2分,共20分)1.约束反力中含有力偶的约束为（）。A.固定铰支座B.固定支座C.可动铰支座D.光滑接触面2.只限制物体沿任意方向移动,不限制物体转动的支座是（）。A.固定铰支座B.固定支座C.可动铰支座D.光滑接触面3.若刚体在三个力作用下处于平衡,则此三个力的作用线必（）。A.在同一平面内,且互相平行B.不在同一平面内,且互相平行C.在同一平面内,且汇交于一点D.不在同一片面内,且汇交于一点4.力偶可以在它的作用平面内（）,而不改变它对物体的作用。A.任意移动1.任意转动2.任意移动和转动3.既不能移动也不能转动5.平面一般力系可以分解为（）。A.一个平面汇交力系1.一个平面力偶系2.一个平面汇交力系和一个平面力偶系3.无法分解6.平面汇交力系的合成结果是（）。A.一个合力偶B.一个合力C.一个力偶和一个合力D.不能确定7.平面力偶系的合成结果是（）A.一个合力偶B.一个合力C.一个力偶和一个合力D.主矢8.平面一般力系有（）个独立的平衡方程,可用来求解未知量。A.1B.2C.3D.49.由两个物体组成的物体系统,共具有（）独立的平衡方程。A.3B.4C.5D.610.力的可传性原理只适用于（）A.固体B.刚体C.弹性体D.任何物体二、判断题(每小题2分,共20分)1.若两个力大小相等,则这两个力等效。（×）2.在任意一个已知力系中加上或减去一个平衡力系,会改变原力系对变形体的作用效果。（×）3.作用力与反作用力公理只适用于刚体。（×）4.合力的数值一定比分力数值大。（×）5.力沿坐标轴方向上的分力是矢量,力在坐标轴上的投影是代数量。（√）6.力的三要素是大小、方向、作用点。（√）7.由n个物体组成的系统,若每个物体都受平面一般力系的作用,则共可以建立3n个独立的平衡方程。（√）8.若两个力在坐标轴上的投影相等,则这两个力一定相等。（×）9.一个力偶可以和一个力平衡。（×）10.力偶在坐标轴上的投影的代数和恒等于零。（√）三、作图题(每小题5分,共20分)1.梁AC的自重不计,试作出图1所示伸臂梁AC的受力图。（B）A．B．C．D．2.梁AB的自重不计,试作出图2所示简支梁AB的受力图。（B）A．B．C．D．3.A端是固定端,梁AB的自重不计,试作出图3所示悬臂梁AB的受力图。（C）A．B．C．D．4.梁AC和CD用铰C连接,梁的自重不计,试作出图4所示梁AC和CD及梁整体的受力图。（C）A．B．C．D．四、计算题(每小题8分,共40分)1.求图5所示梁的约束反力。（1.1）B支座的支座反力FRB=（）（4分）A.4kN（↑）B.2kN（↓）C.2kN（↑）D.4kN（↓）（1.2）A支座的水平方向支座反力FAx=（）（2分）A.0B.4kN（→）C.4kN（←）D.2kN（←）（1.3）A支座的竖直方向支座反力FAy=（）（2分）A.4kN（↓）B.2kN（↓）C.4kN（↑）D.2kN（↑）2.求图6所示梁的约束反力。（2.1）B支座的支座反力FRB=（）（4分）A.2kN（↑）B.4kN（↓）C.2kN（↓）D.4kN（↑）（2.2）A支座的水平方向支座反力FAx=（）（2分）A.2kN（←）B.4kN（→）C.4kN（←）D.0（2.3）A支座的竖直方向支座反力FAy=（）（2分）A.2kN（↑）B.2kN（↓）C.4kN（↑）D.4kN（↓）3.求图7所示悬臂梁的约束反力。（3.1）A支座的水平方向支座反力FAx=（）（2分）A.4kN（←）B.0C.4kN（→）D.2kN（←）（3.2）A支座的竖直方向支座反力FAy=（）（2分）A.4kN（↑）B.8kN（↑）C.8kN（↓）D.4kN（↓）（3.3）A支座的支座反力矩MA=（）（4分）A.10kNm∙（O）B.8kNm∙（O）C.4kNm∙（O）D.12kNm∙（O）4.求图8所示刚架的约束反力。（4.1）B支座的支座反力FRB=（）（4分）A.0kN（↓）B.2kN（↓）C.18kN（↑）D.20kN（↑）（4.2）A支座的水平方向支座反力FAx=（）（2分）A.2kN（←）B.0C.8kN（←）D.4kN（→）（4.3）A支座的竖直方向支座反力FAy=（）（2分）A.2kN（↑）B.8kN（↑）C.20kN（↓）D.10kN（↓）5.求图9所示梁的约束反力。（5.1）D支座的支座反力FRD=（）（2分）A.0B.0kN（↑）C.10kN（↑）D.15kN（↑）（5.2）B支座的竖直方向支座反力FRB=（）（2分）A.0kN（↑）B.0kN（↑）C.20kN（↓）D.0（5.3）A支座的水平方向支座反力FAx=（）（2分）A.4kN（→）B.8kN（←）C.0D.2kN（←）（5.4）A支座的竖...
